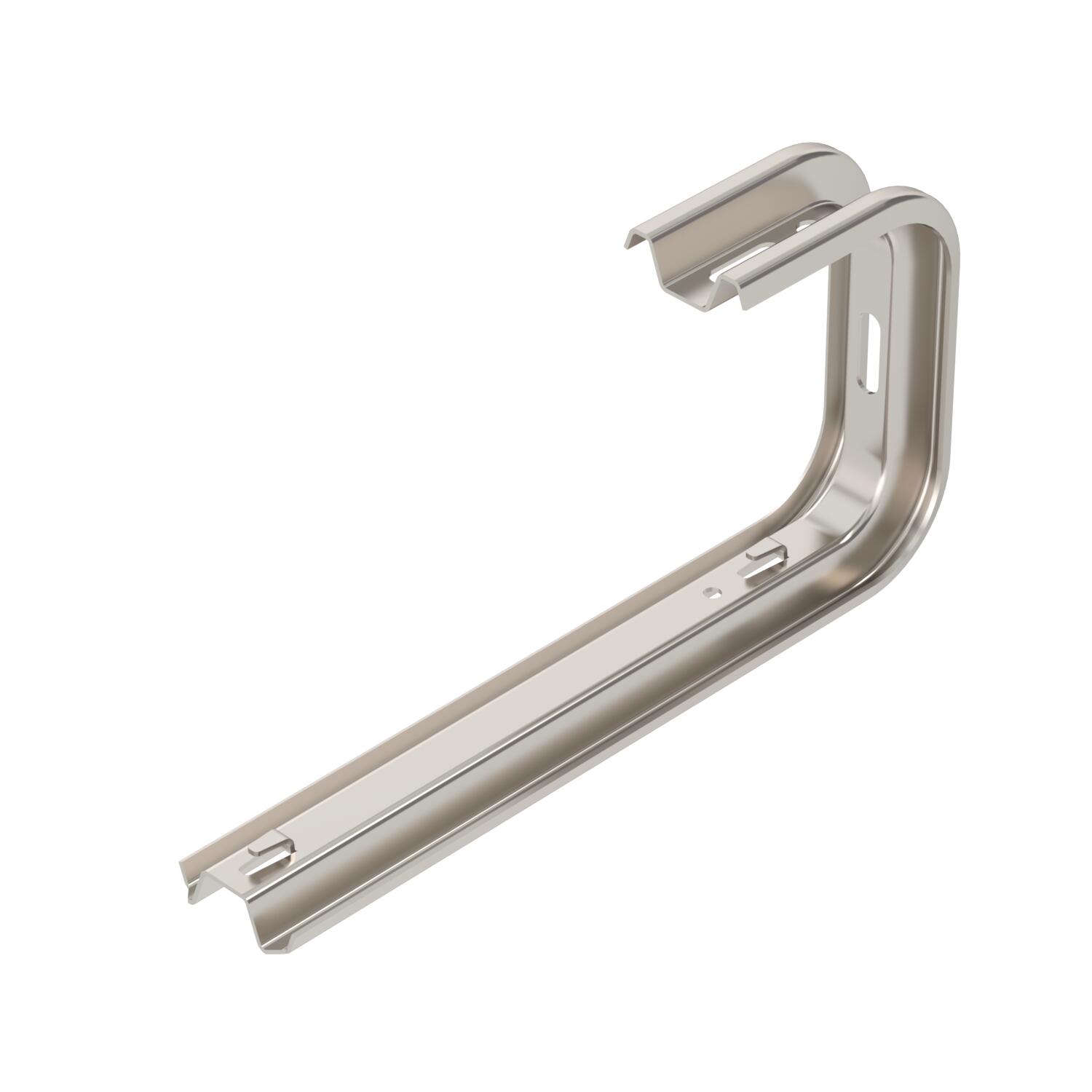

Настенная и потолочная скоба ТР A2
Артикул, номер 6365995 | EAN 4012195617778
- Описание продукта
-
Описание продуктаНастенная и потолочная скоба ТР с фиксирующими накладками для безболтового крепления проволочных лотков.
Если скоба крепится непосредственно к стене или потолку, то для стабильности конструкции всегда необходимо использовать распорку DS 4.
Максимальная высота боковой стенки кабеленесущей системы составляет 60 мм.
-
- Технические данные
-
Технические характеристики

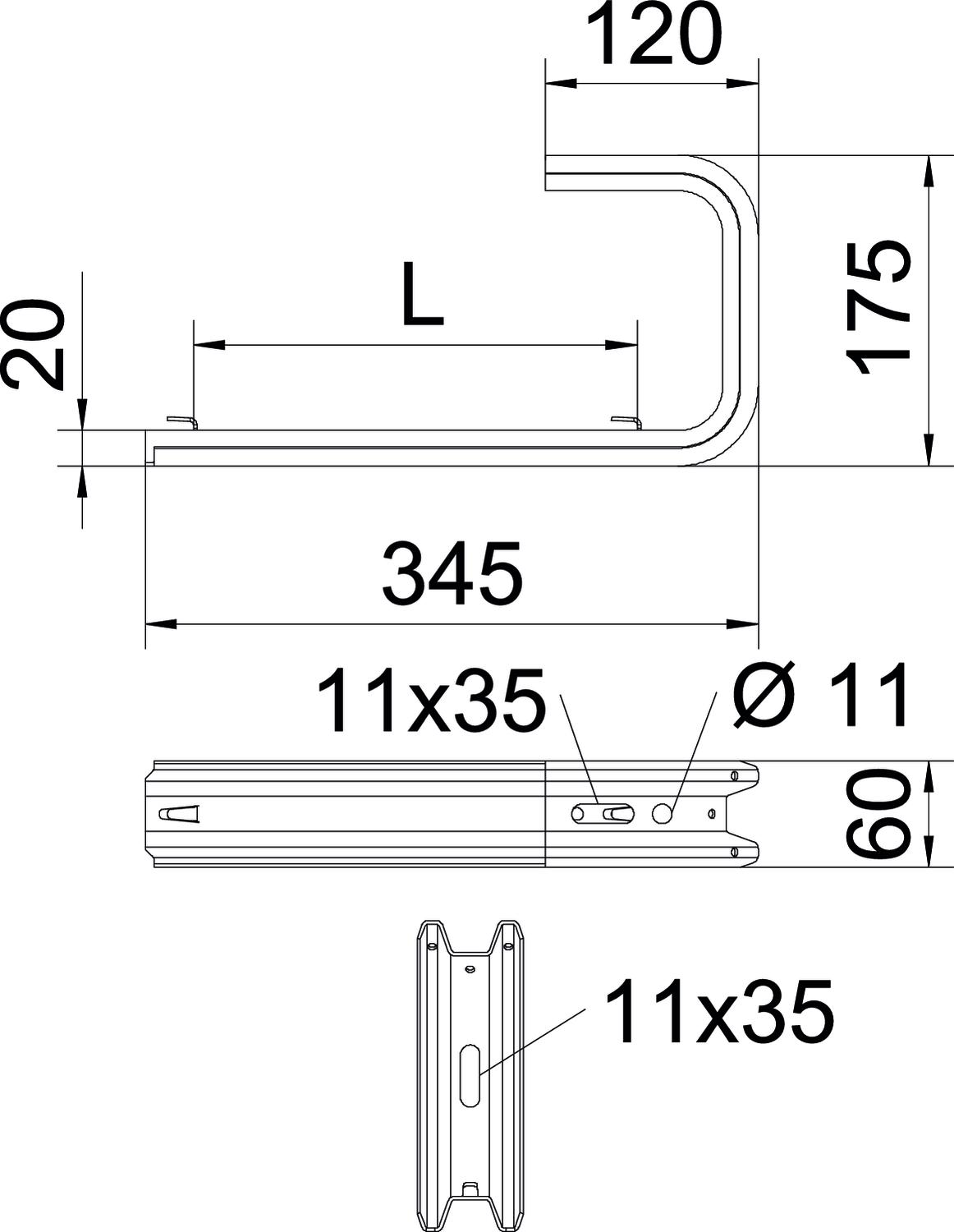

F в кН, стена 0,55 kN Высота 60 mm Длина 175 mm для ширины макс. 300 mm для ширины мин. 300 Исполнение Навесная скоба (C-скоба) Материал Нержавеющая сталь 1.4301 (304) Поверхность без обработки, дообработанный Повышение живучести конструкции нет Подходит для кабельного лотка нет Подходит для кабельных лестничных лотков нет Подходит для проволочного лотка да Размер Н 175 mm Размер B345mm Размер B 345 mm Размер L 250 mm Сила F в кН при крепл. к потолку 0,5 kN Углеродный след CO2 (GWP) от колыбели до ворот 3,9078 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 345 mm Технические данные
Диаграмма нагрузки на потолочную скобу TPDG
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
