Настенный и опорный кронштейн AW 30
Артикул, номер 6442838 | EAN 4012196209057
- Описание продукта
-

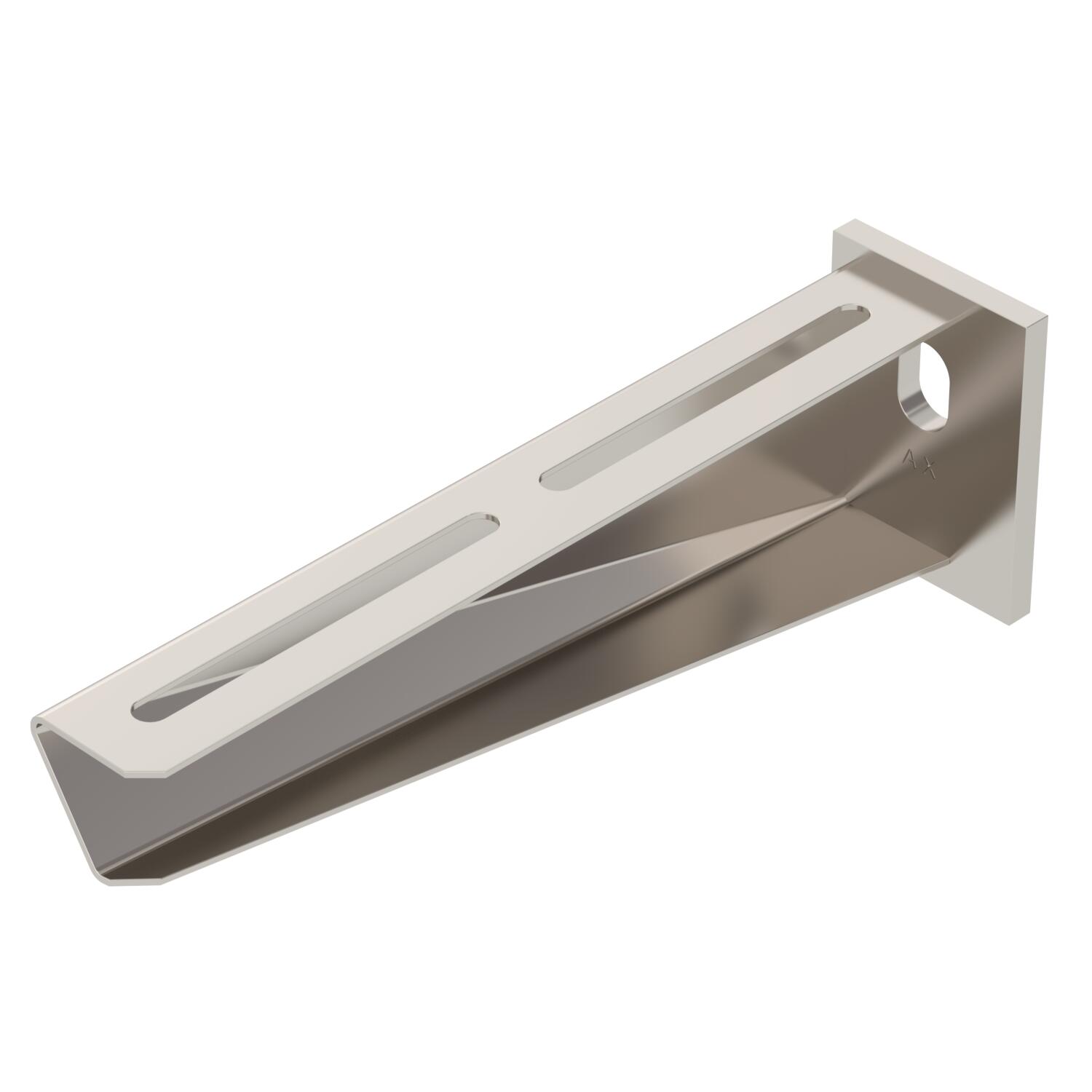

Описание продуктаНастенный / опорный кронштейн с приварной пластиной
Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!
-
- Технические данные
-
Технические характеристики
Диаметр отверстия 13 mm Исполнение Настенный и опорный кронштейн Материал Нержавеющая сталь 1.4301 (304) Нагрузка (F) кН 3 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер B210mm Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Размеры

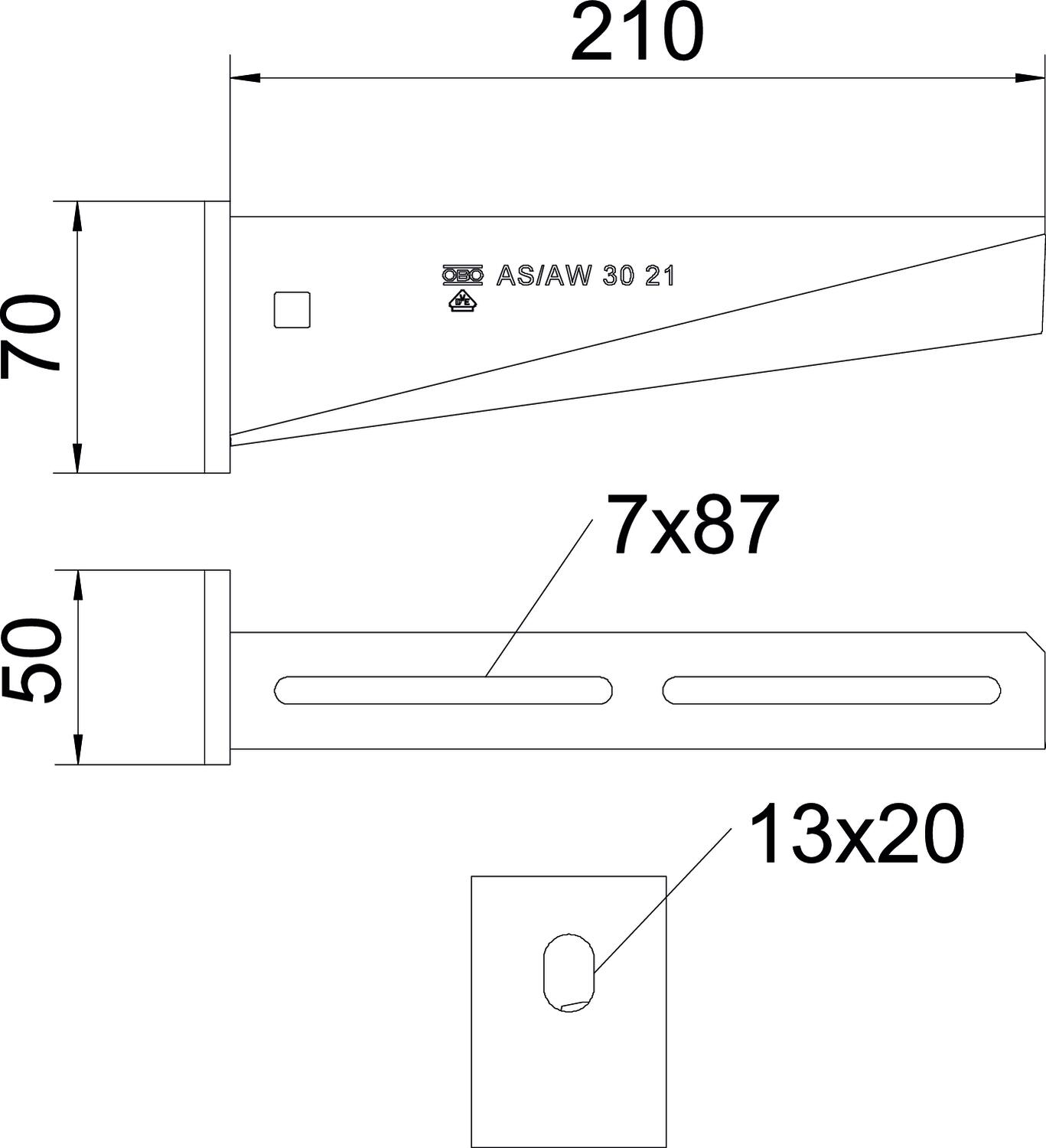

Высота 70 mm Длина 50 mm Размер Н 70 mm Размер B 210 mm Размер A 50 mm Ширина 210 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,1799 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 2,1799 кг CO2e / 1 Шт. Технические данные
Диаграмма нагрузки на кронштейн AW 30
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой A2
FRSB 6x12 A2 6406138 100 Штук - Загрузки
-
Техническая спецификация AW 30 21 A2 / 6442838 , 0.27MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AW 30 21 A2 / 6442838 , 0.11MB , pdfЗаявление о соответствии для Великобритании AW 30 21 A2 / 6442838 , 0.09MB , pdfREACH Декларация соответствия AW 30 21 A2 / 6442838 , 0.12MB , pdfRoHS Декларация соответствия AW 30 21 A2 / 6442838 , 0.12MB , pdfЭкологическая декларация (EPD) AW 30 21 A2 / 6442838 , 2.03MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
