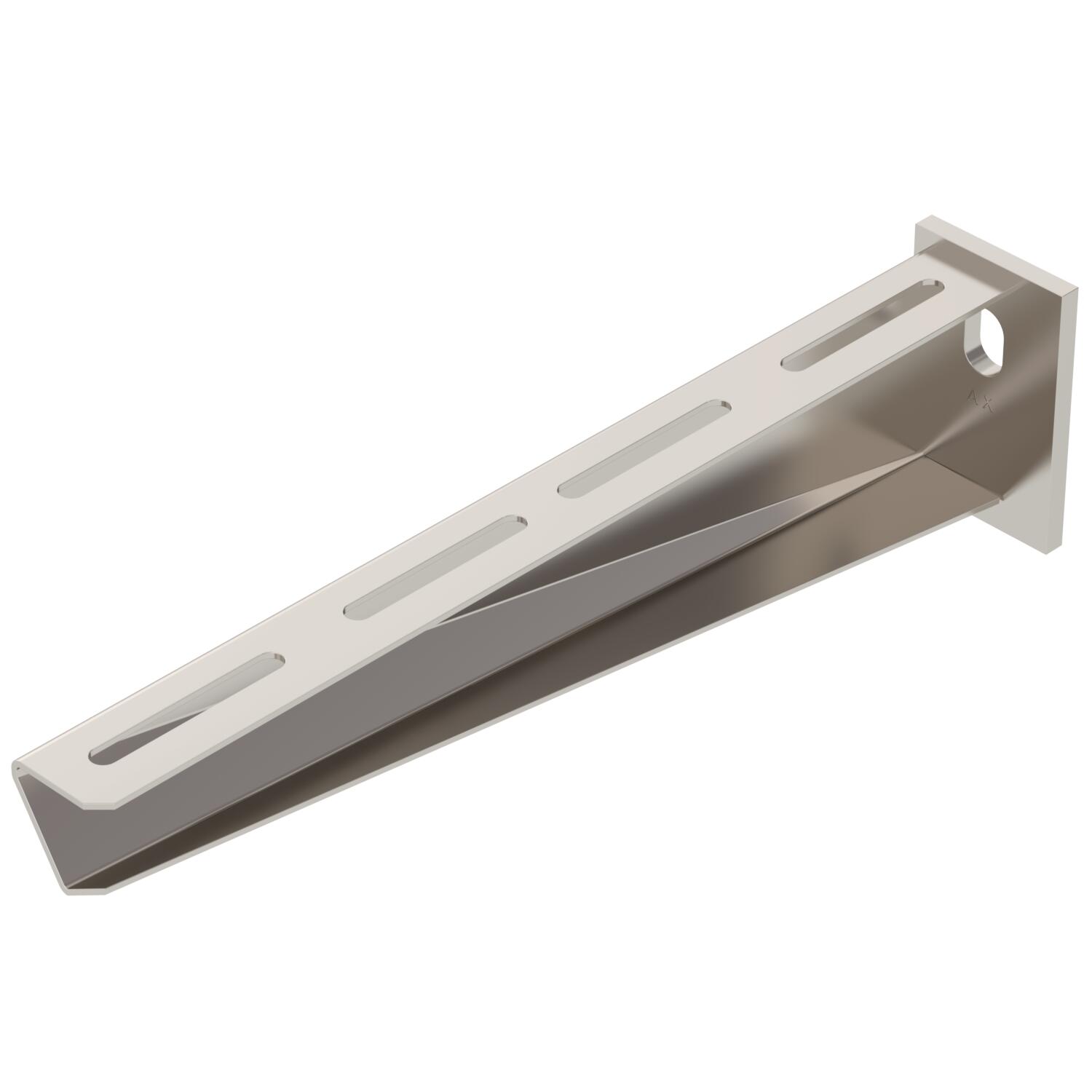

Настенный и опорный кронштейн AW 30
Артикул, номер 6442854 | EAN 4012196209118
- Описание продукта
-
Описание продуктаНастенный / опорный кронштейн с приварной пластиной
Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!
-
- Технические данные
-

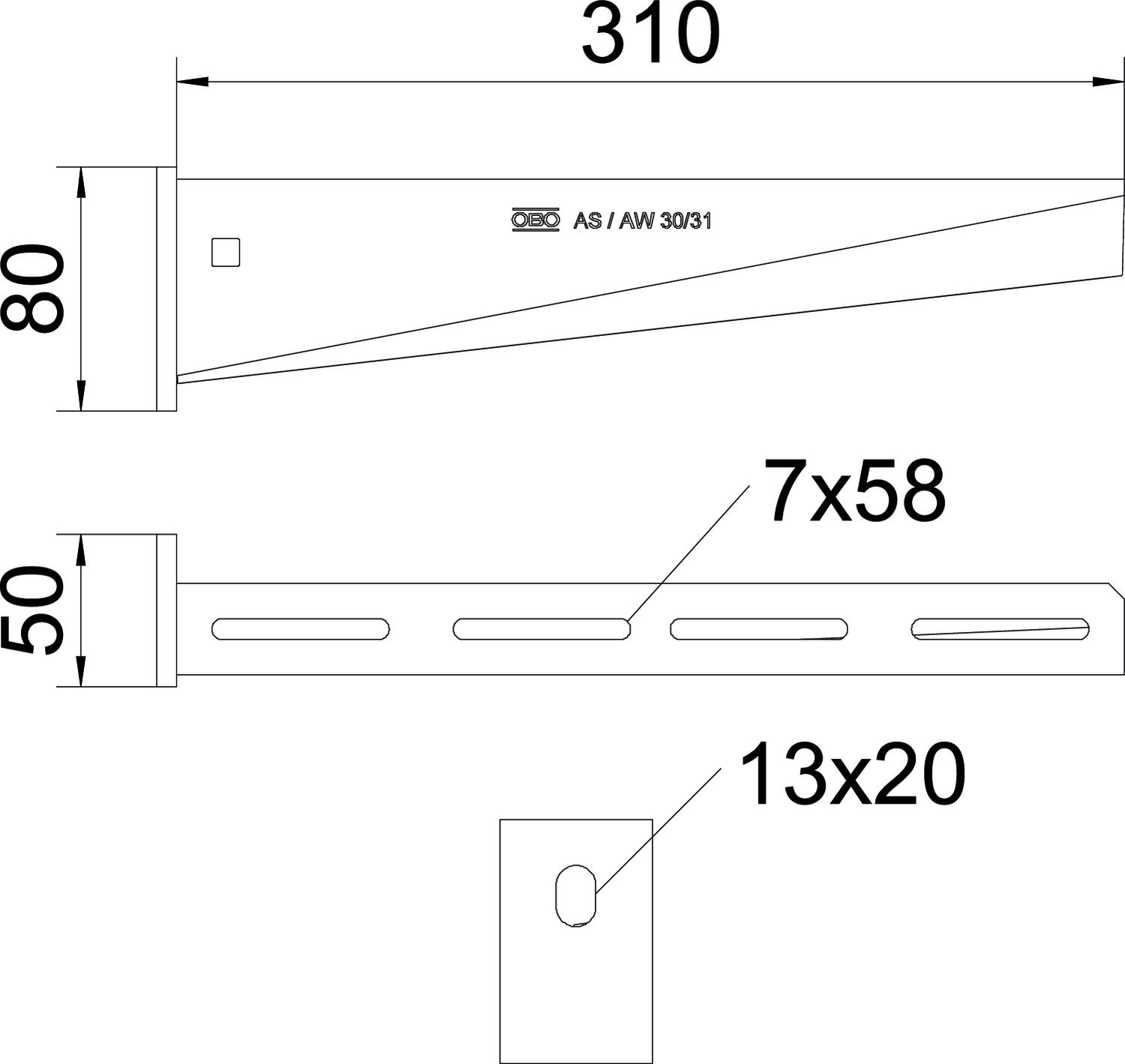

Размеры
Высота 80 mm Диаметр отверстия 13 mm Длина 50 mm Исполнение Настенный и опорный кронштейн Материал Нержавеющая сталь 1.4301 (304) Нагрузка (F) кН 3 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер Н 80 mm Размер B310mm Размер B 310 mm Размер A 50 mm Углеродный след CO2 (GWP) от колыбели до ворот 3,5941 кг CO2e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Ширина 310 mm Технические данные
Диаграмма нагрузки на кронштейн AW 30
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой A2
FRSB 6x12 A2 6406138 100 Штук - Загрузки
-
Техническая спецификация AW 30 31 A2 / 6442854 , 0.30MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AW 30 31 A2 / 6442854 , 0.11MB , pdfЗаявление о соответствии для Великобритании AW 30 31 A2 / 6442854 , 0.09MB , pdfREACH Декларация соответствия AW 30 31 A2 / 6442854 , 0.12MB , pdfRoHS Декларация соответствия AW 30 31 A2 / 6442854 , 0.12MB , pdfЭкологическая декларация (EPD) AW 30 31 A2 / 6442854 , 1.48MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
