Настенный и опорный кронштейн AW 55 FT
Артикул, номер 6418554 | EAN 4012196204731
- Описание продукта
-
Описание продуктаНастенный / опорный кронштейн для больших нагрузок
-
- Технические данные
-
Технические характеристики

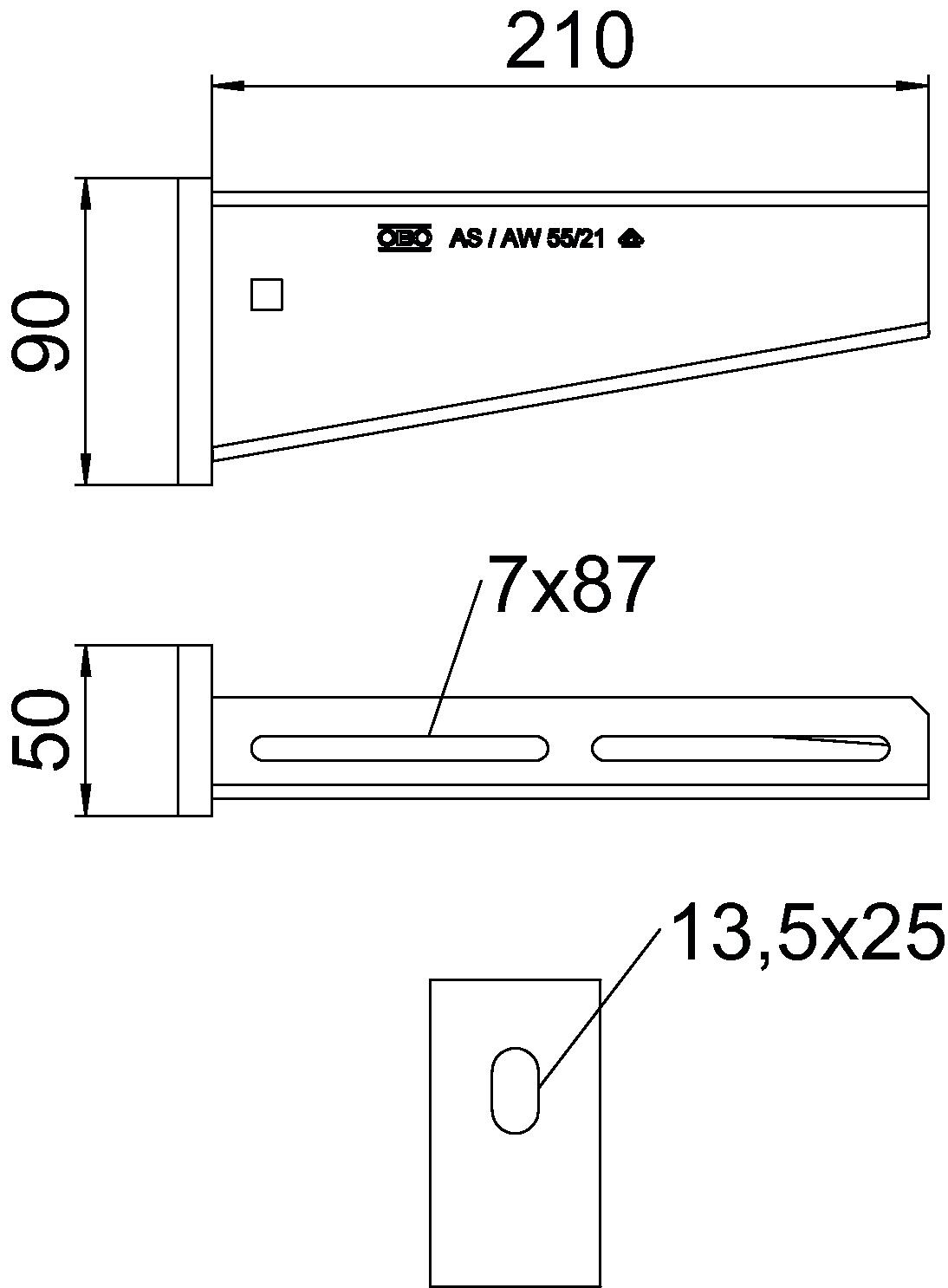

Артикулы EPD да Высота 90 mm Диаметр отверстия 13,5 mm Длина 50 mm Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 5,5 kN Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Размер Н 90 mm Размер B210mm Размер B 210 mm Размер A 50 mm Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цинковый Ширина 210 mm Технические данные
Диаграмма нагрузки на кронштейн AW 55
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация AW 55 21 FT / 6418554 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AW 55 21 FT / 6418554 , 0.11MB , pdfЭкологическая декларация (EPD) AW 55 21 FT / 6418554 , 1.48MB , pdfЗаявление о соответствии для Великобритании AW 55 21 FT / 6418554 , 0.09MB , pdfREACH Декларация соответствия AW 55 21 FT / 6418554 , 0.12MB , pdfRoHS Декларация соответствия AW 55 21 FT / 6418554 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, suspended supports and brackets , 0.12MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
