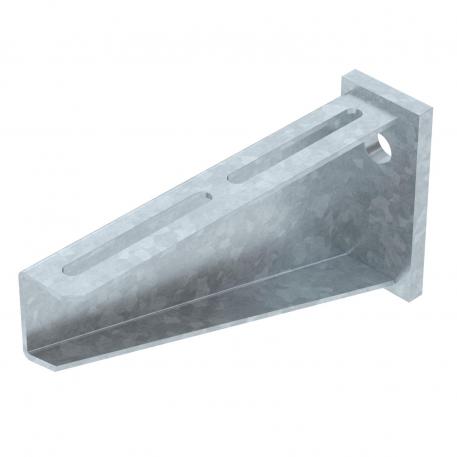

Настенный кронштейн AW 80

Артикул, номер 6417752 | EAN 4012196203475

Артикул, номер / Типы

Ширина

Нагрузка (F) кН	8 kN

Описание продукта

Описание продукта

Настенный / опорный кронштейн для больших нагрузок

При креплении листовых кабельных лотков и кабельных лотков лестничного типа с помощью болтов с полукруглой плоской головкой M6 шайбы с большим наружным диаметром необходимо заказывать отдельно (отверстия на кронштейне 9 x ...).

Технические данные

Технические характеристики

Диаметр отверстия	17,5 mm
Исполнение	Настенный и опорный кронштейн
Материал	Сталь
Нагрузка (F) кН	8 kN
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения

Повышение живучести конструкции	нет
Размер	B210mm
Угловой диапазон макс.	90 mm
Угловой диапазон мин.	90 mm
Цвет	цинковый

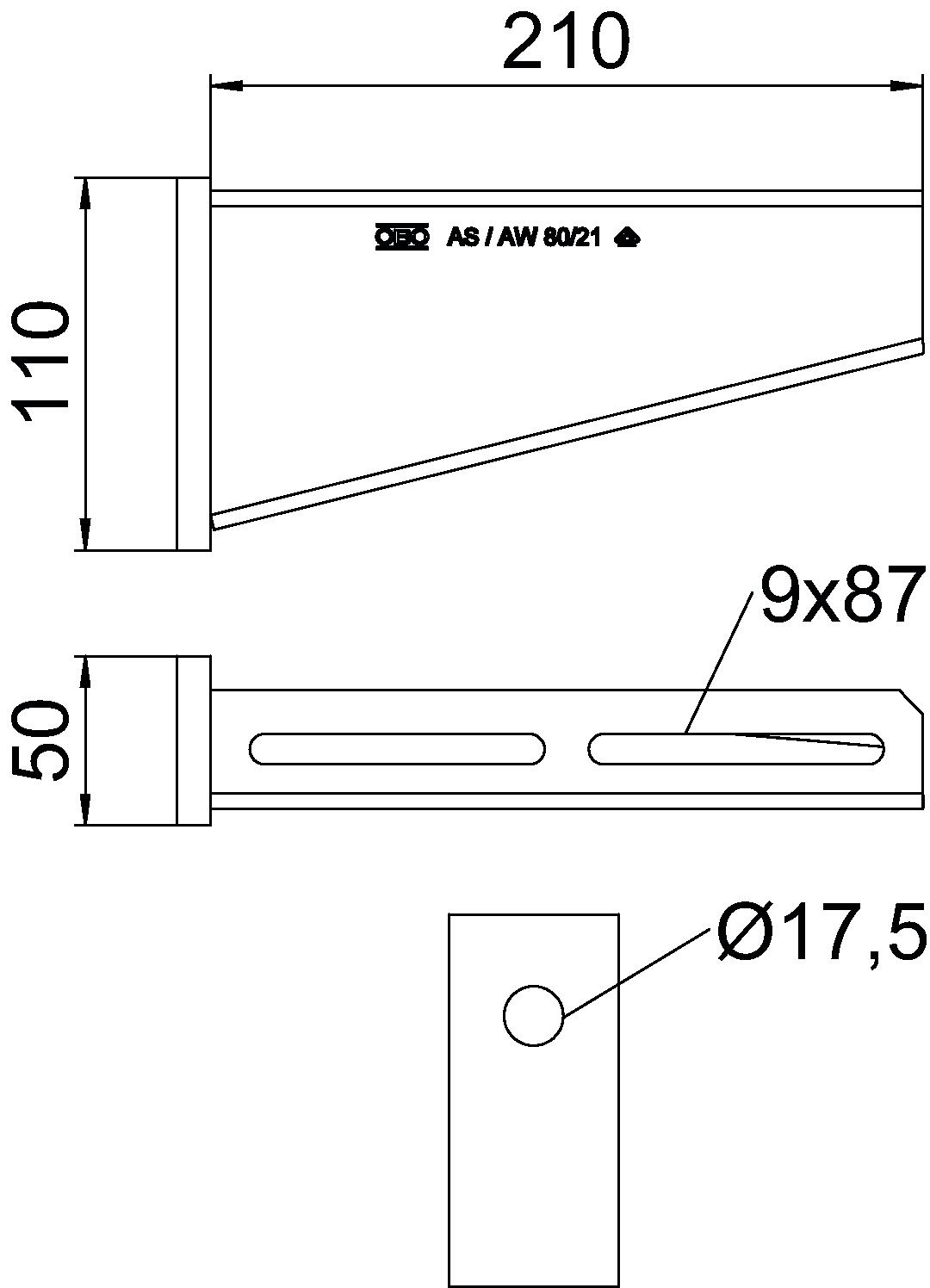

Размеры

Высота	110 mm
Длина	50 mm
Размер Н	110 mm

Размер B	210 mm
Размер A	50 mm
Ширина	210 mm

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	2,6672 kg CO₂e
Declared Unit (LCA)	Шт.
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	2,6672 кг CO2e / 1 Шт.

Технические данные

Диаграмма нагрузки на кронштейн типа AW 80

Все виды

Все виды

Типы	Ширина	Нагрузка (F) кН	Артикул, номер	Количество	Наименьшая единица продажи
AW 80 21 FT	210 mm	8 kN	6417752	Штук	1 Штук
AW 80 31 FT	310 mm	8 kN	6417779	Штук	1 Штук
AW 80 41 FT	410 mm	8 kN	6417795	Штук	1 Штук
AW 80 51 FT	510 mm	8 kN	6417817	Штук	1 Штук
AW 80 61 FT	610 mm	8 kN	6417833	Штук	1 Штук
AW 80 71 FT	710 mm	8 kN	6417868	Штук	1 Штук
AW 80 81 FT	810 mm	8 kN	6417884	Штук	1 Штук

Принадлежности

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F	FRSB 6x12 F	6406122	Штук	100 Штук
