Настенный / потолочный кронштейн FS
Артикул, номер 6366066 | EAN 4012196545292
- Описание продукта
-

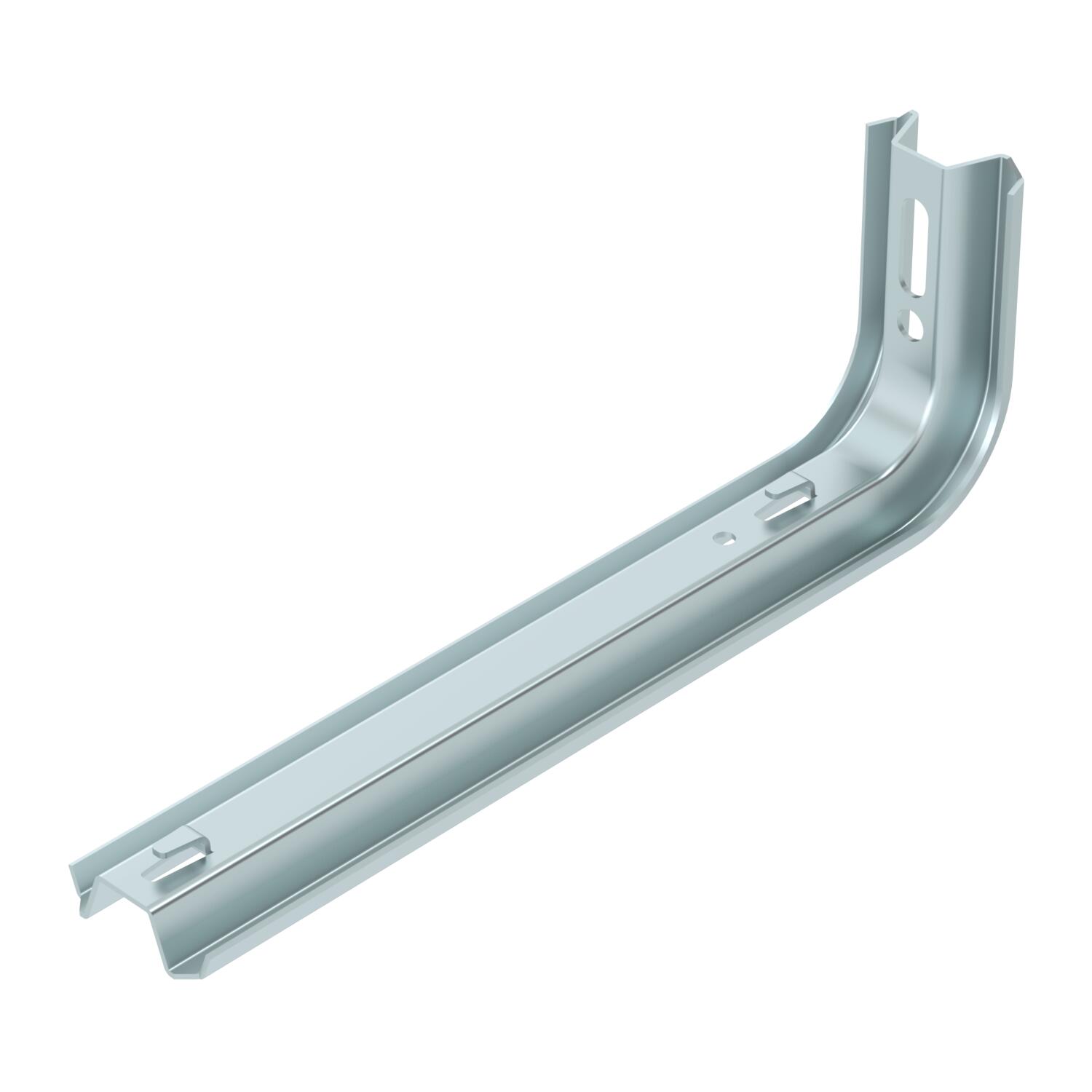

Описание продуктаКронштейн TP с фиксирующими накладками для безболтового крепления проволочных лотков.
Если кронштейн крепится непосредственно к стене, или профили фиксируются напротив друг друга с помощью болтов, то для придания устойчивости конструкции необходимо использовать распорку DS 4.
-
- Технические данные
-

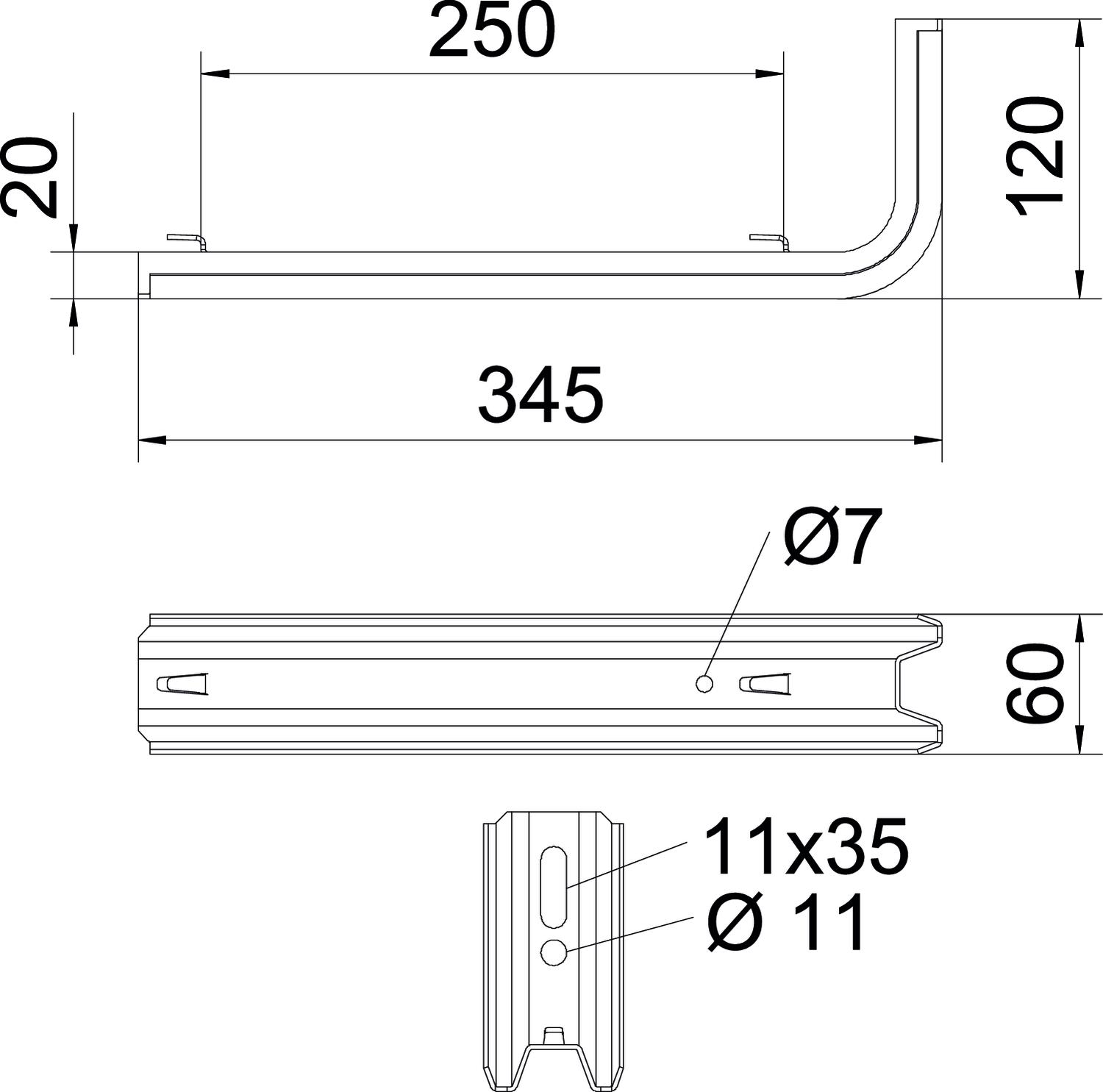

Размеры
Высота 120 mm Длина 345 mm для ширины макс. 300 mm для ширины мин. 300 Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 0,55 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер Н 120 mm Размер B345mm Размер B 60 mm Размер L 345 mm Размер W 250 mm Углеродный след CO2 (GWP) от колыбели до ворот 1,4011 кг CO2e / 1 Шт. Цвет цинковый Ширина 60 mm Технические данные
Диаграмма нагрузки на кронштейн TPSAG
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Расстояние между опорами в м
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
TPS KS OR 6364625 10 Штук
Распорка FS
DS 4 FS 6416551 20 Штук - Загрузки
-
