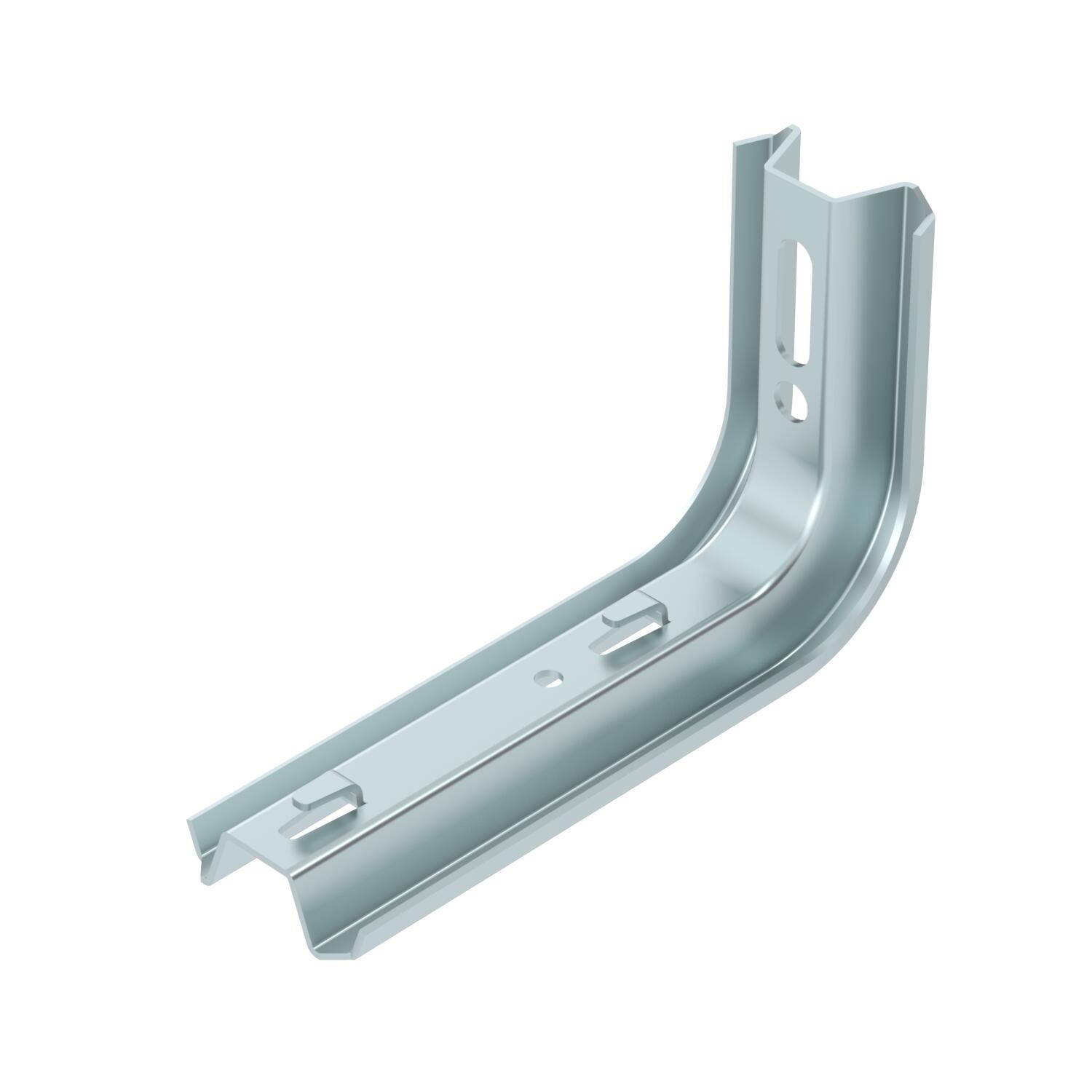

Настенный / потолочный кронштейн FS
Артикул, номер 6366023 | EAN 4012196627615
- Описание продукта
-
Описание продуктаКронштейн TP с фиксирующими накладками для безболтового крепления проволочных лотков.
Если кронштейн крепится непосредственно к стене, или профили фиксируются напротив друг друга с помощью болтов, то для придания устойчивости конструкции необходимо использовать распорку DS 4.
-
- Технические данные
-
Технические характеристики
для ширины макс. 150 mm для ширины мин. 150 Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 1 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер B195mm Серия продукции Серия TP Соответствует требованиям Директивы ROHS да Цвет цинковый Размеры

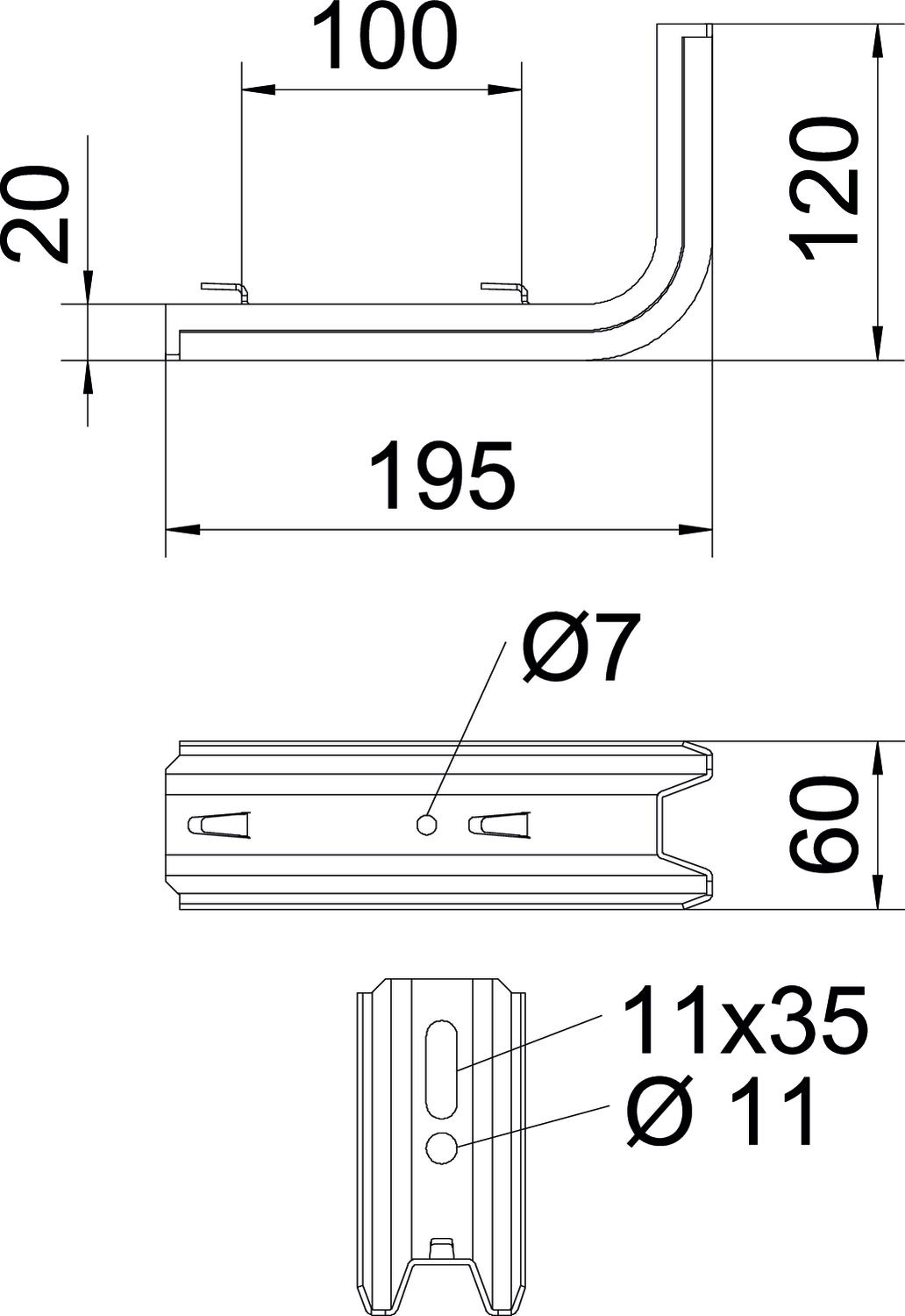

Высота 120 mm Длина 195 mm Размер Н 120 mm Размер B 60 mm Размер L 195 mm Размер W 100 mm Ширина 60 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,9246 kg CO₂e Declared Unit Шт. Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 0,9246 кг CO2e / 1 Шт. Технические данные
Диаграмма нагрузки на кронштейн TPSAG
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
TPS KS OR 6364625 10 Штук
Распорка FS
DS 4 FS 6416551 20 Штук - Загрузки
-
