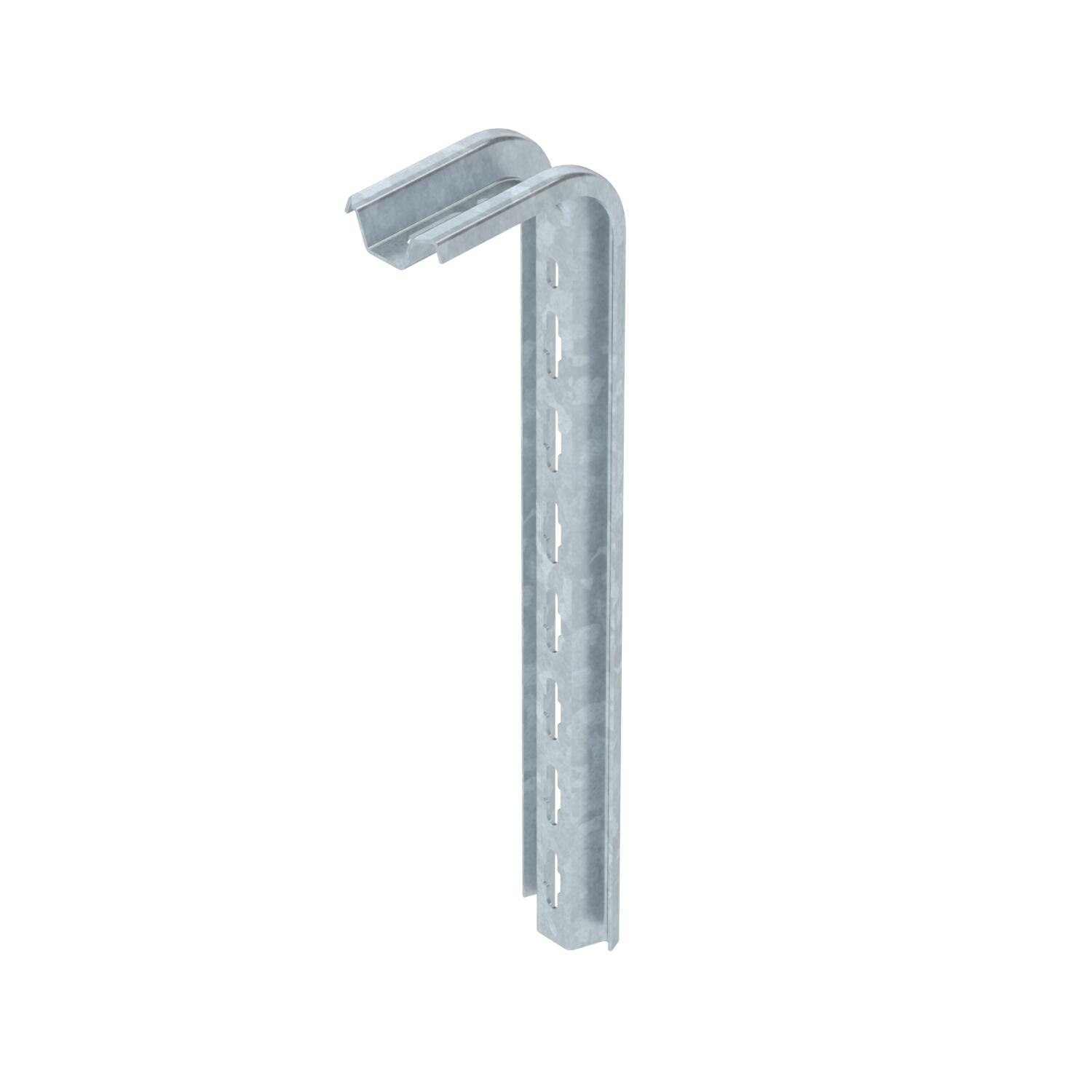

Подвесная стойка FT
Артикул, номер 6364403 | EAN 4012196473717
- Описание продукта
-
Описание продуктаСтойка ТР для крепления к горизонтальным бетонным перекрытиям.
Если профиль крепится к потолку, или если два профиля свинчиваются для усиления торца, то для достижения стабильности конструкции всегда необходимо использовать распорку DS 4. Важно: в качестве кронштейна использовать только до длины 345 мм.
-
- Технические данные
-

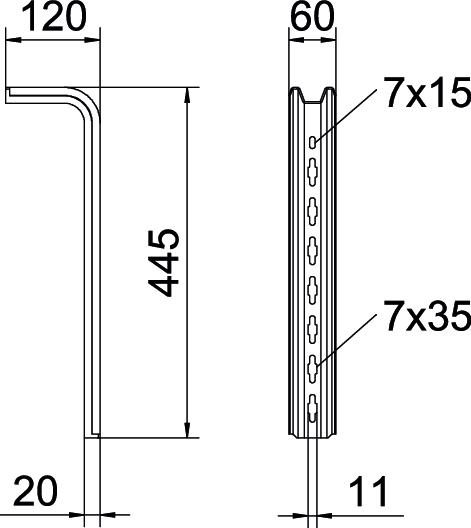

Размеры
Высота 120 mm Длина 445 mm Исполнение S-образный профиль Материал Сталь Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер L445mm Размер L 445 mm Углеродный след CO2 (GWP) от колыбели до ворот 1,6365 кг CO2e / 1 Шт. Цвет цинковый Ширина 60 mm Технические данные
Подвесная стойка TP
-
Прогиб конца подвесной стойки при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Длина кронштейна в мм
-
Кривая нагрузки на подвесные стойки длиной (в мм)
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
TPS KS OR 6364625 10 Штук
Болт с полукруглой плоской головкой с шайбой и гайкой
FRS 10x25 TPS F 6407536 50 Штук

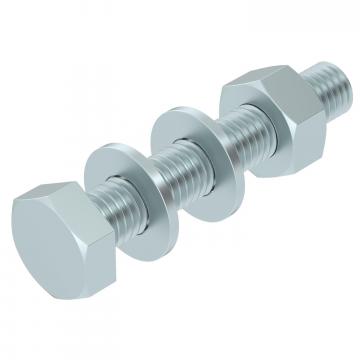

Винт с шестигранной головкой M10 F
SKS 10x60 F 6408516 20 Штук
Распорка
DS 4 FT 6416586 20 Штук - Загрузки
-
