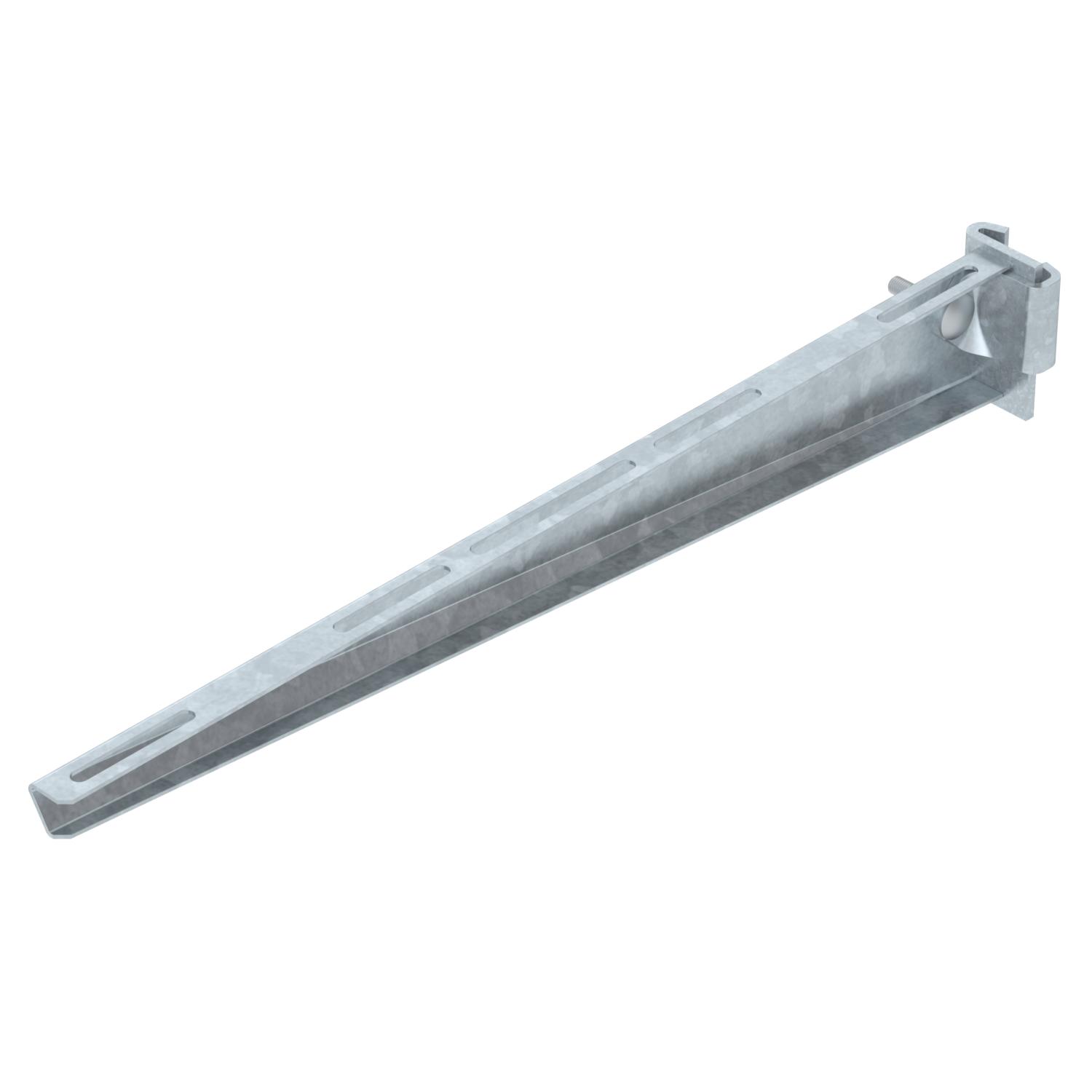

Опорный кронштейн AS 15
Артикул, номер 6421466 | EAN 4012196208036
- Описание продукта
-
Описание продуктаКронштейн легкой конструкции для крепления к стойке IS 8.
-
- Технические данные
-
Технические характеристики

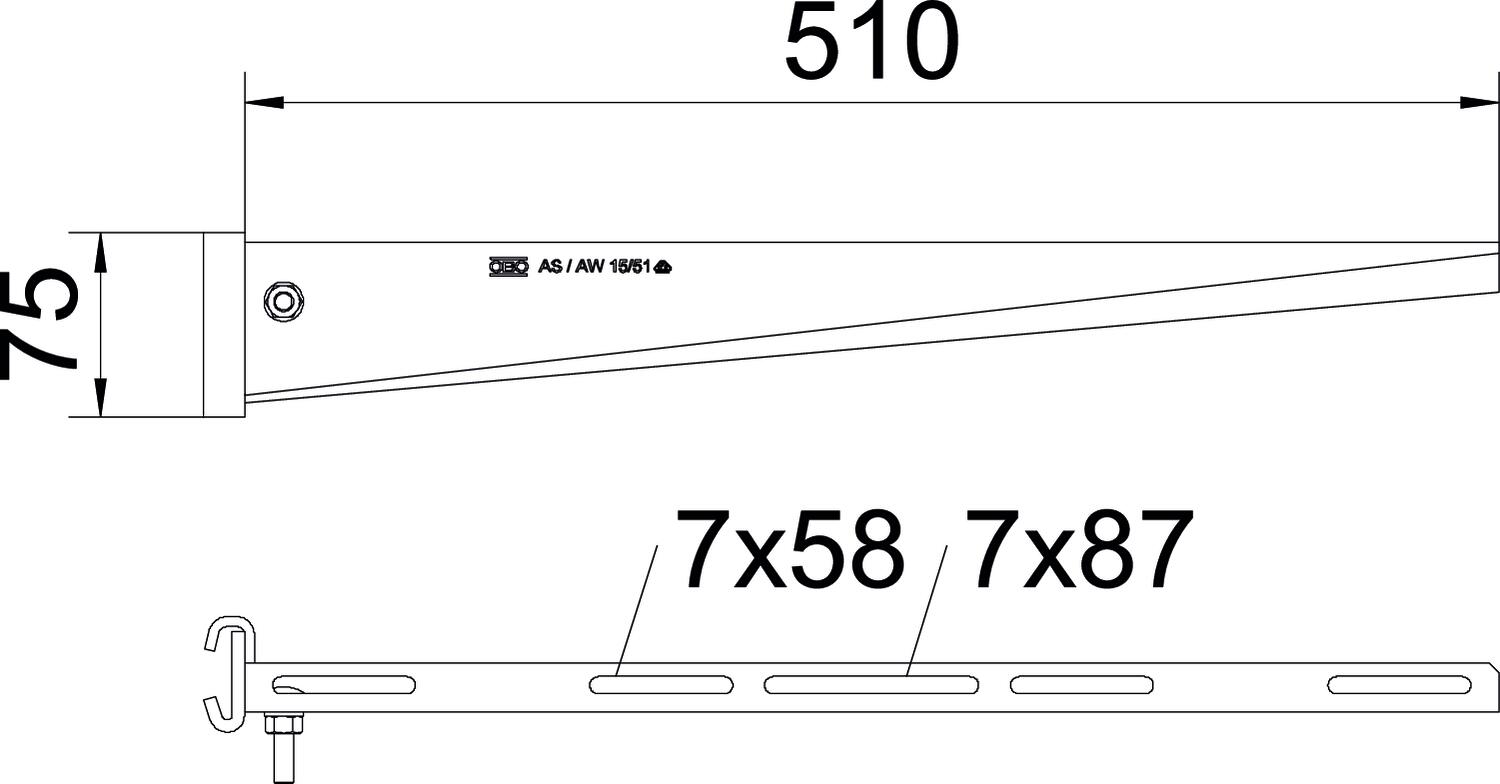

Артикулы EPD да Высота 75 mm Длина 41 mm Исполнение Опорный кронштейн Материал Сталь Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер Н 75 mm Размер B510mm Размер B 510 mm Размер A 41 mm Углеродный след CO2 (GWP) от колыбели до ворот 2,0704 кг CO2e / 1 Шт. Цвет цинковый Ширина 510 mm Технические данные
Диаграмма нагрузки на кронштейн типа AS 15
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Расстояние между опорами в м
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
