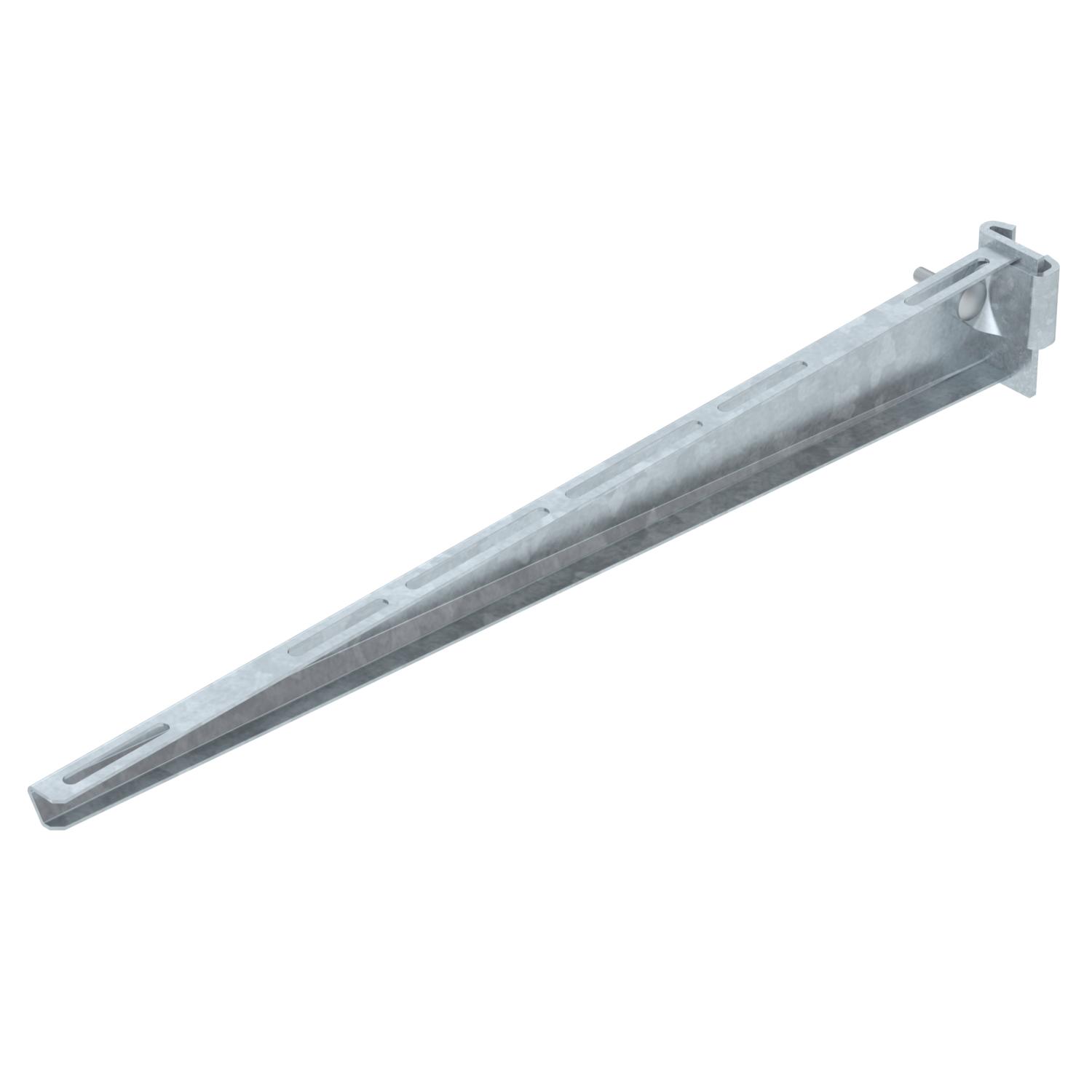

Опорный кронштейн AS 15
Артикул, номер 6421490 | EAN 4012196208098
- Описание продукта
-
Описание продуктаКронштейн легкой конструкции для крепления к стойке IS 8.
-
- Технические данные
-
Технические характеристики

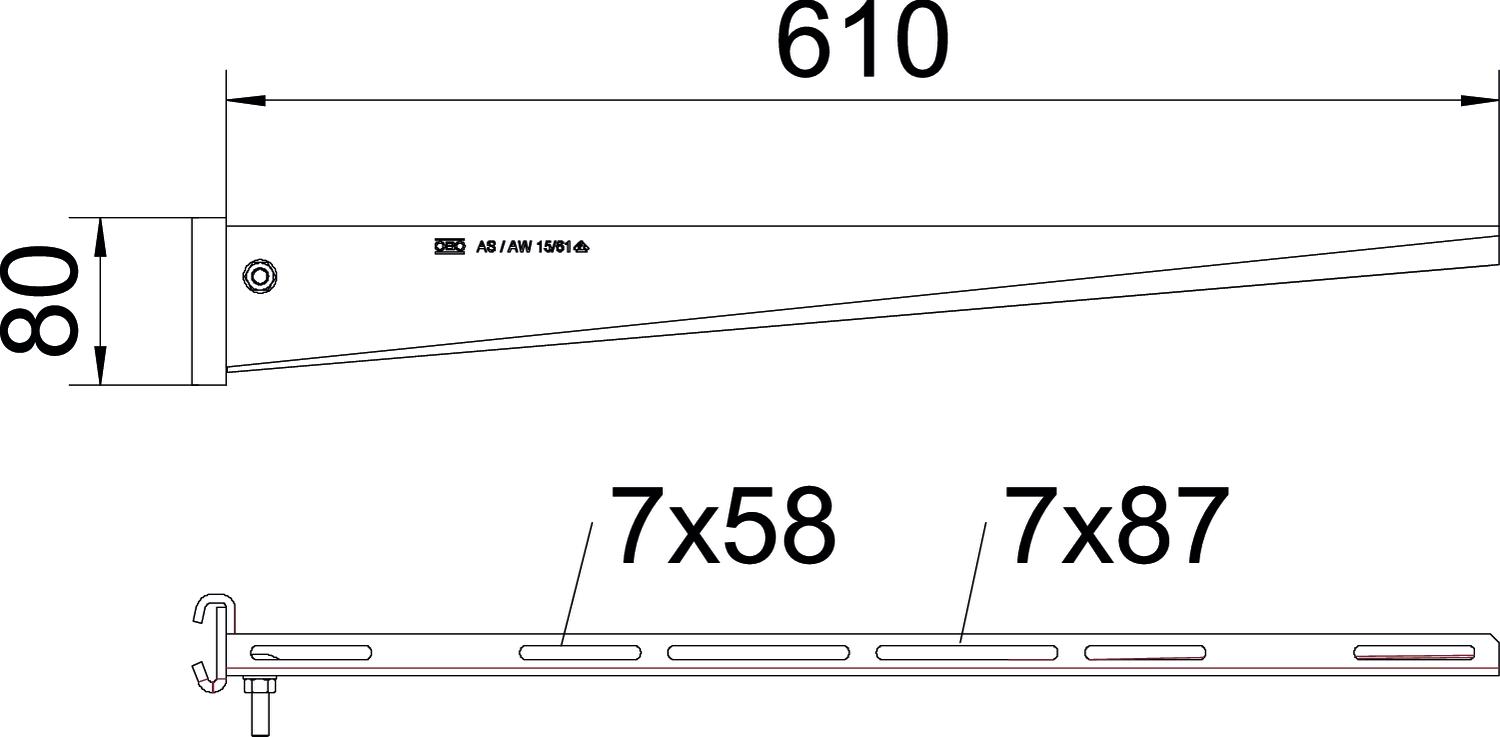

Артикулы EPD да Высота 80 mm Длина 41 mm Исполнение Опорный кронштейн Материал Сталь Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер Н 80 mm Размер B610mm Размер B 610 mm Размер A 41 mm Углеродный след CO2 (GWP) от колыбели до ворот 2,3456 кг CO2e / 1 Шт. Цвет цинковый Ширина 610 mm Технические данные
Диаграмма нагрузки на кронштейн типа AS 15
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Расстояние между опорами в м
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация AS 15 61 FT / 6421490 , 0.22MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AS 15 61 FT / 6421490 , 0.10MB , pdfЗаявление о соответствии для Великобритании AS 15 61 FT / 6421490 , 0.09MB , pdfREACH Декларация соответствия AS 15 61 FT / 6421490 , 0.12MB , pdfRoHS Декларация соответствия AS 15 61 FT / 6421490 , 0.12MB , pdfЭкологическая декларация (EPD) AS 15 61 FT / 6421490 , 1.48MB , pdfРазрешение на использование знаков VDE symbol approval, suspended supports and brackets , 0.12MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, I support systems , 1.31MB , pdf
