Опорный кронштейн AS 55 41 | 310 | 5,5
morepic-1 morepic-2 video-1

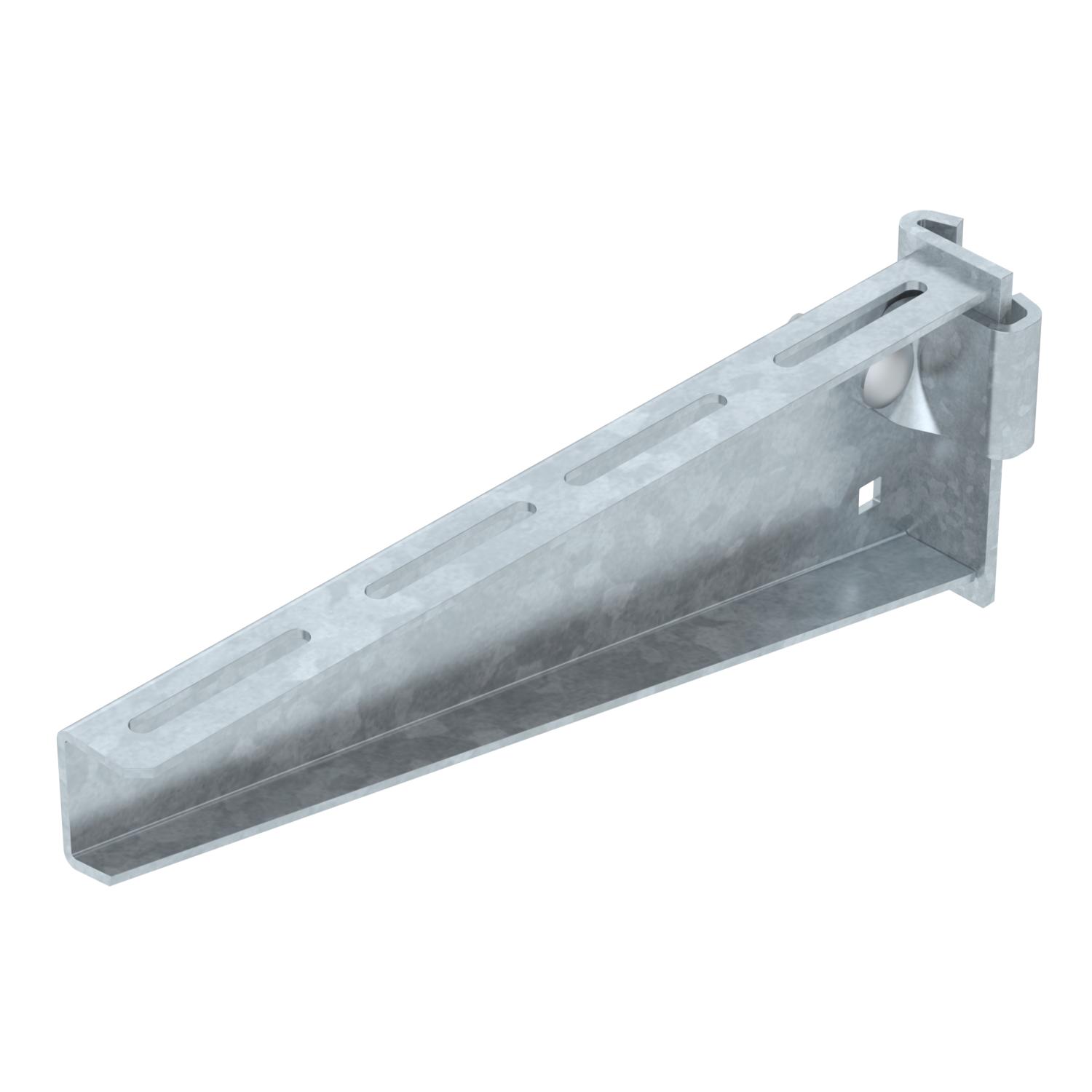

Опорный кронштейн AS 55

Артикул, номер 6419292 | EAN 4012195872924

41 mm
5,5 kN
Описание продукта
Описание продукта
Кронштейн для больших нагрузок для крепления к стойке IS 8.
  • Communautés Européennes, подтверждение соответствия директивам ЕС
  • Декларация о соответствии UKCA
  • I-образная стойка
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Технические данные

Размеры

Высота 110 mm
Длина 41 mm
Исполнение Опорный кронштейн
Материал Сталь
Нагрузка (F) кН 5,5 kN
Нержавеющая сталь, протравленная нет
Поверхность Горячее цинкование методом погружения
Повышение живучести конструкции нет
Размер Н 110 mm
Размер B310mm
Размер B 310 mm
Размер A 41 mm
Углеродный след CO2 (GWP) от колыбели до ворот 3,1273 кг CO2e / 1 Шт.
Цвет цинковый
Ширина 310 mm

Технические данные

Диаграмма нагрузки на кронштейн типа AS 55

Диаграмма нагрузки на кронштейн типа AS 55
  • Прогиб конца кронштейна при допустимой нагрузке на кронштейн Прогиб конца кронштейна при допустимой нагрузке на кронштейн
  • Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
  • Кривая нагрузки на кронштейны длиной (в мм) Кривая нагрузки на кронштейны длиной (в мм)
Все виды

Все виды

Типы Длина Ширина Нагрузка (F) кН Артикул, номер Количество Наименьшая единица продажи
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Штук
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Штук
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Штук
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Штук
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Штук
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Штук
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Штук
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Штук
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Штук
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Штук
Принадлежности

Монтажные принадлежности

Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F Болт с полукруглой плоской головкой и комбинированной гайкой F FRSB 6x12 F 6406122
100 Штук
