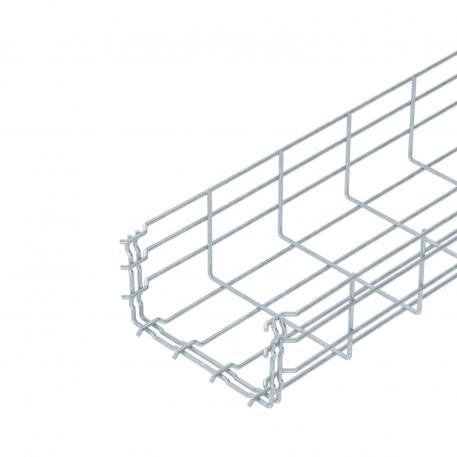

Проволочный лоток GR-Magic® 105 G 3000 | 200 | 105 | 4,8 | 175 | нет

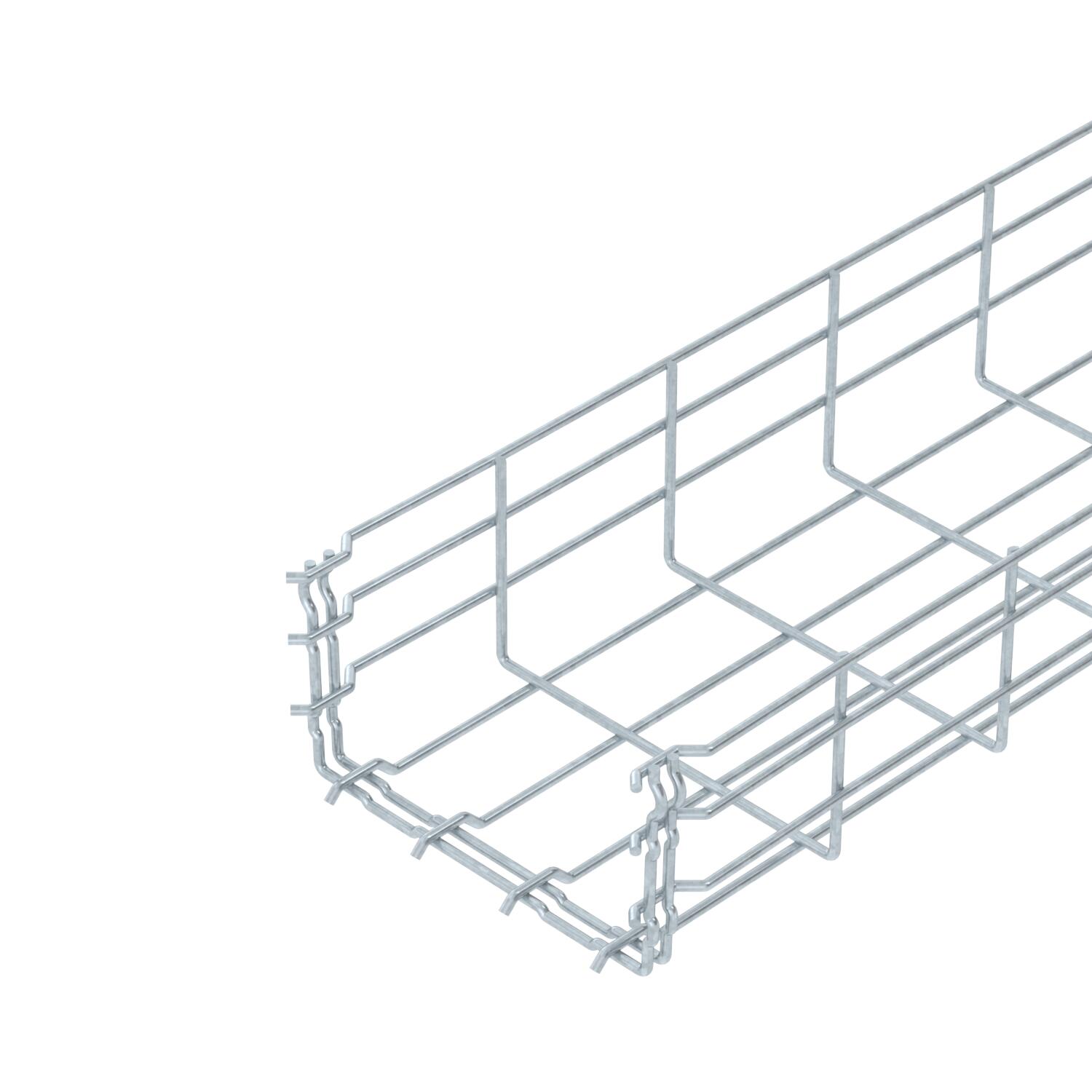

Проволочный лоток GR-Magic® 105 G

Артикул, номер 6002435 | EAN 4012196021475

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Проволочный лоток с соединителем соответствующей формы с высотой боковой стенки 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Размер ячеек составляет 50 х 100 мм.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Высота	105 mm
Высота	4,13 in
Диаметр проволоки	4,8 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения
Повышение живучести конструкции	нет
Полезное поперечное сечение	175 cm²
Полезное поперечное сечение	17500 mm²
Размер Н	108 mm

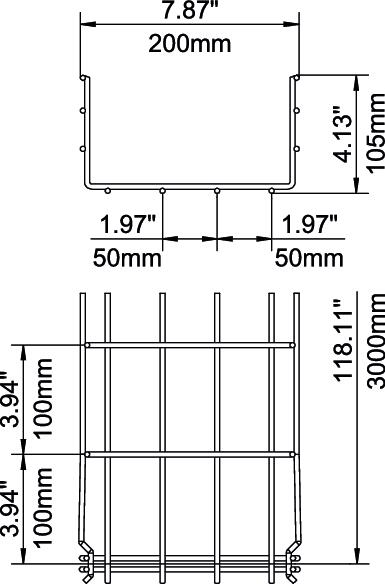

Размер	105x200x3000
Размер B	200 mm
Расстояние между опорами 1,0 м	1 kN/m
Расстояние между опорами 1,0 м	0,4 kN/m
Расстояние между опорами 2,5 м	0,25 kN/m
Расстояние между опорами 3,0 м	0,25 kN/m
Расстояние между опорами: 1,5 м.	0,7 kN/m
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO2 (GWP) от колыбели до ворот	4,1707 кг CO2e / 1 Метр
Форма профиля	U-образная форма
Цвет	цинковый
Ширина	200 mm
Ширина	7,87 in

Технические данные

Диаграмма нагрузки на проволочный лоток типа GRM 105

Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	нет	6002431	м	3 м
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	нет	6002433	м	3 м
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	нет	6002435	м	3 м
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	нет	6002437	м	3 м
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	нет	6002439	м	3 м
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	нет	6002441	м	3 м
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	нет	6002443	м	3 м
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	нет	6002445	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FT	DGRR 200 FT	6001826	м	3 м
Угловой соединитель FT	GEV 36 FT	6016723	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Разделительная полочка 85 DD	TSG 85 DD	6062331	м	3 м
Кабельный отвод FT	KAB GR FT	6220142	Штук	10 Штук
