Проволочный лоток GR-Magic® 105 G 3000 | 150 | 105 | 3,9 | 130 | нет

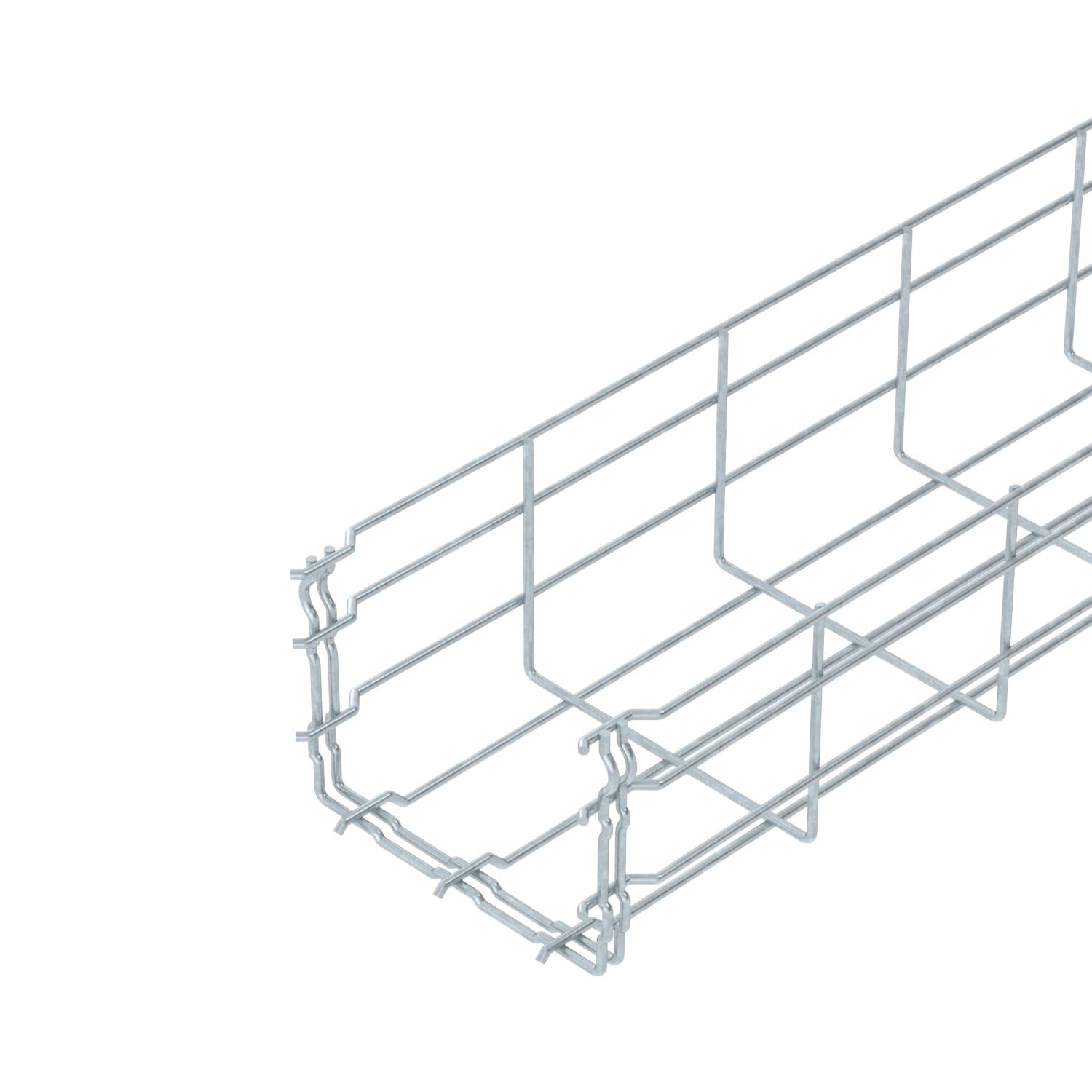

Проволочный лоток GR-Magic® 105 G

Артикул, номер 6002433 | EAN 4012196021352

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Проволочный лоток с соединителем соответствующей формы с высотой боковой стенки 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Размер ячеек составляет 50 х 100 мм.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Диаметр проволоки	3,9 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения

Повышение живучести конструкции	нет
Полезное поперечное сечение	13000 mm²
Полезное поперечное сечение	130 cm²
Размер	105x150x3000
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	U-образная форма
Цвет	цинковый

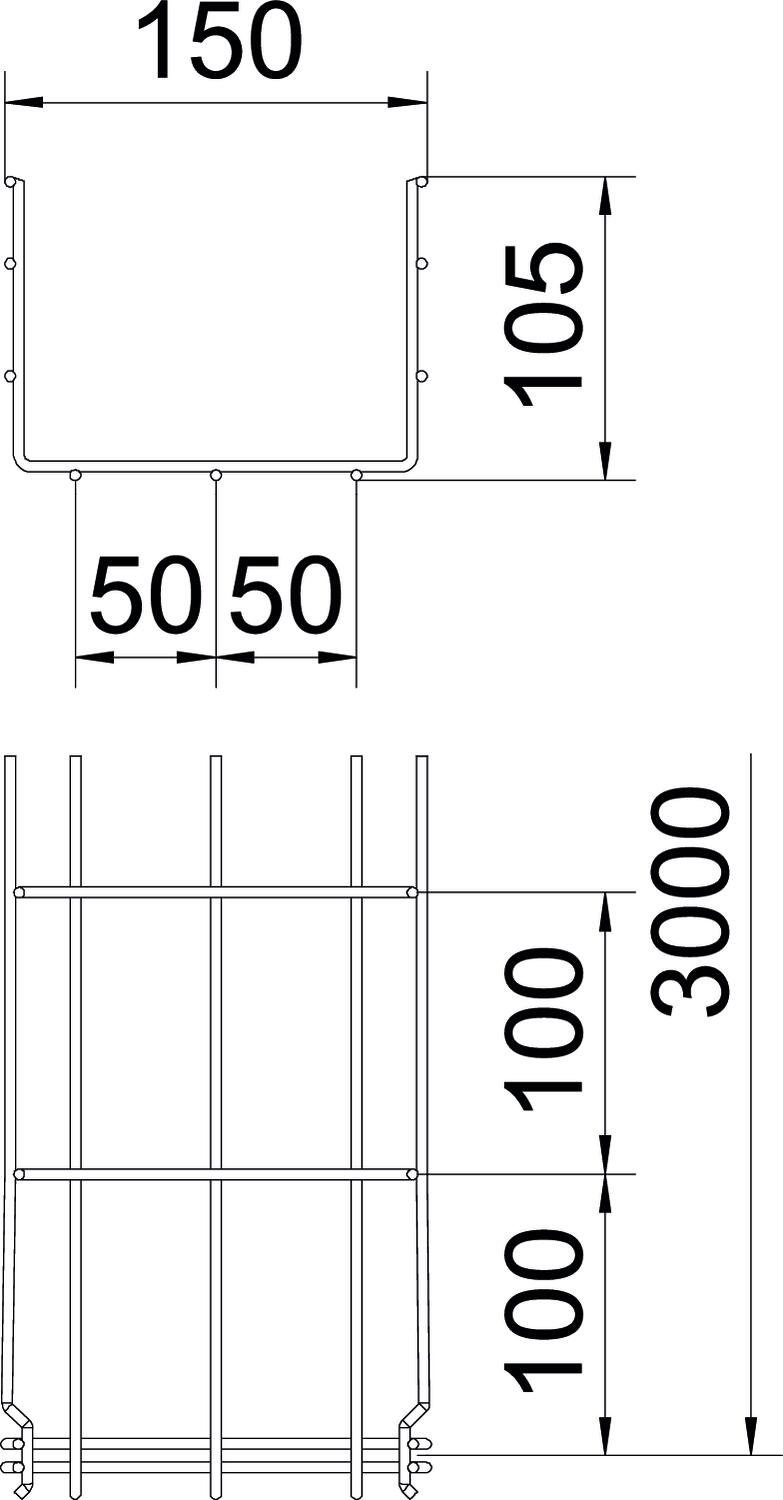

Размеры

Высота	105 mm
Высота	4,13 in
Длина	3000 mm
Размер Н	108 mm

Размер B	150 mm
Ширина	5,91 in
Ширина	150 mm

Нагрузки

Расстояние между опорами 1,0 м	0,8 kN/m
Расстояние между опорами 1,0 м	0,37 kN/m
Расстояние между опорами 2,5 м	0,27 kN/m

Расстояние между опорами 3,0 м	0,25 kN/m
Расстояние между опорами: 1,5 м.	0,55 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	2,4443 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	2,4443 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на проволочный лоток типа GRM 105

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	нет	6002431	м	3 м
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	нет	6002433	м	3 м
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	нет	6002435	м	3 м
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	нет	6002437	м	3 м
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	нет	6002439	м	3 м
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	нет	6002441	м	3 м
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	нет	6002443	м	3 м
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	нет	6002445	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FT	DGRR 150 FT	6001824	м	3 м
Угловой соединитель FT	GEV 36 FT	6016723	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Разделительная полочка 85 DD	TSG 85 DD	6062331	м	3 м
Кабельный отвод FT	KAB GR FT	6220142	Штук	10 Штук
