Проволочный лоток GR-Magic®
Артикул, номер 6001074 | EAN 4012196101351
- Описание продукта
-

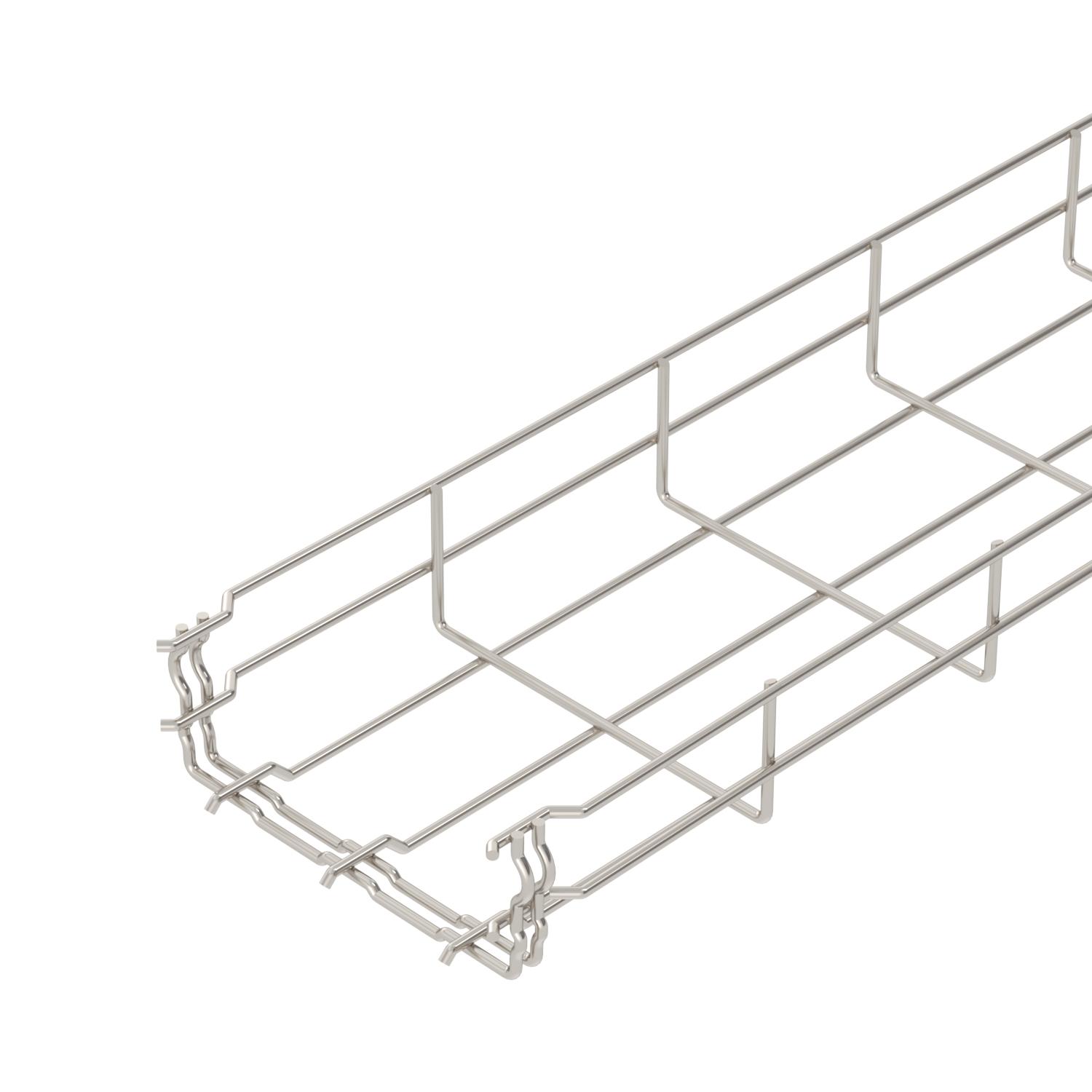

Описание продуктаПроволочный лоток с соединителем соответствующей формы со сторонами выстой 55 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
-
- Технические данные
-
Технические характеристики

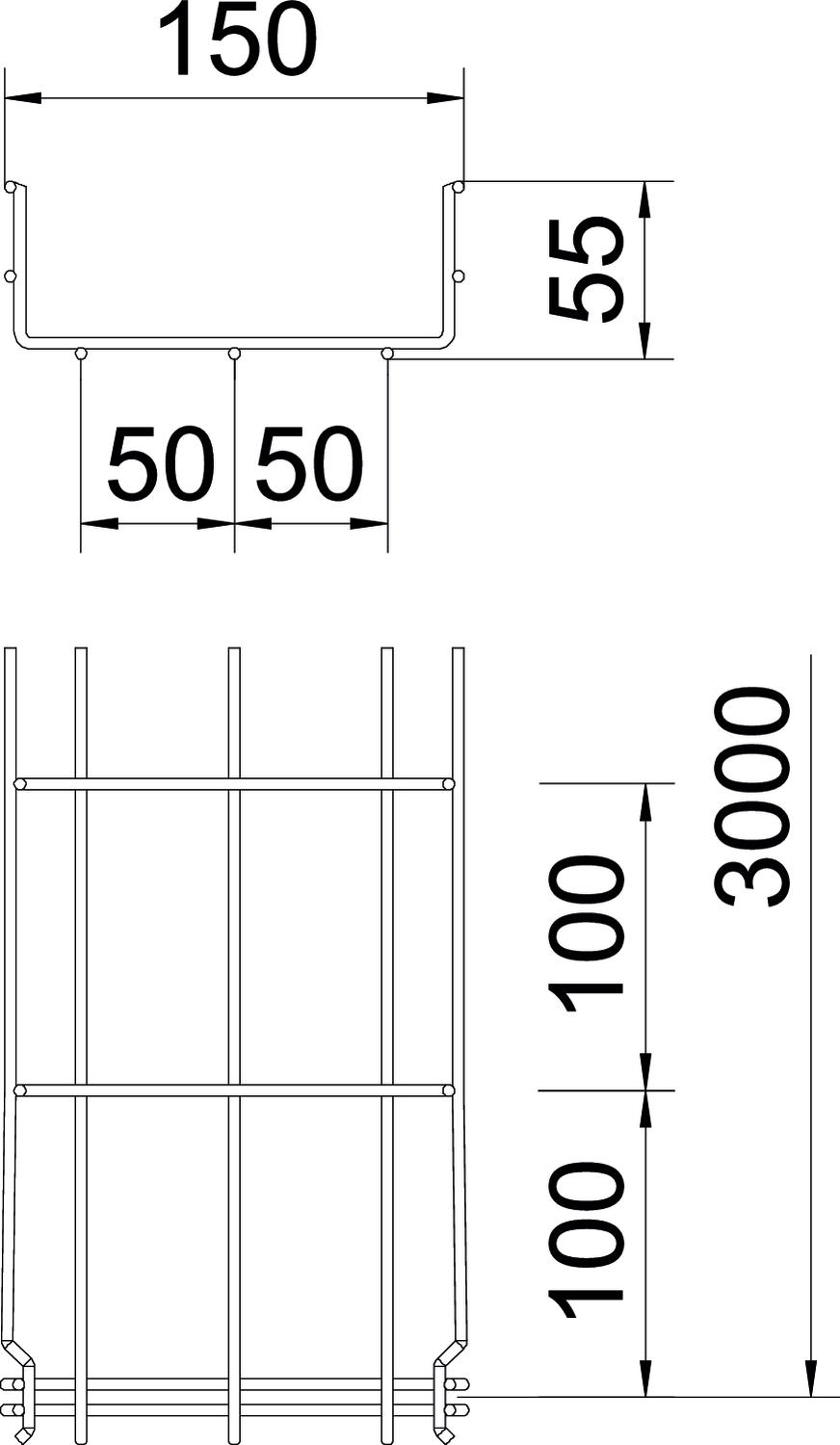

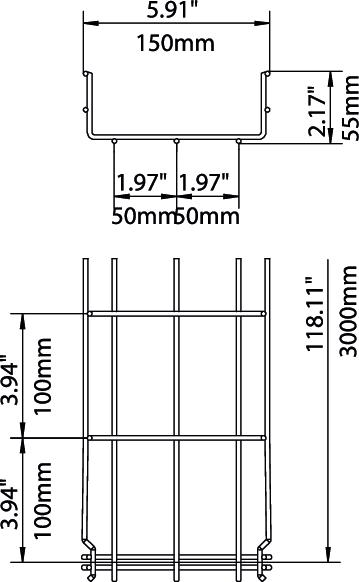

Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 2,17 in Высота 55 mm Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезное поперечное сечение 6300 mm² Полезное поперечное сечение 63 cm² Противопожарная защита Повышение живучести конструкции, специальная кабеленесущая система Размер Н 58 mm Размер 55x150x3000 Размер B 150 mm Расстояние между опорами 1,0 м 0,1 kN/m Расстояние между опорами 1,0 м 0,35 kN/m Расстояние между опорами 2,5 м 0,1 kN/m Расстояние между опорами: 1,5 м. 0,2 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 4,3117 кг CO2e / 1 Метр Форма профиля U-образная форма Цвет цвета нержавеющей стали Ширина 5,91 in Ширина 150 mm Технические данные
Диаграмма нагрузки на проволочный лоток типа GRM 55 VA
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся A2
DGRR 150 A2 6001864 3 м
Угловой соединитель
GEV 36 A2 6016731 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 45 A2
TSG 45 A2 6062025 3 м
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Кабельный отвод A2
KAB GR A2 6220145 10 Штук - Загрузки
-
