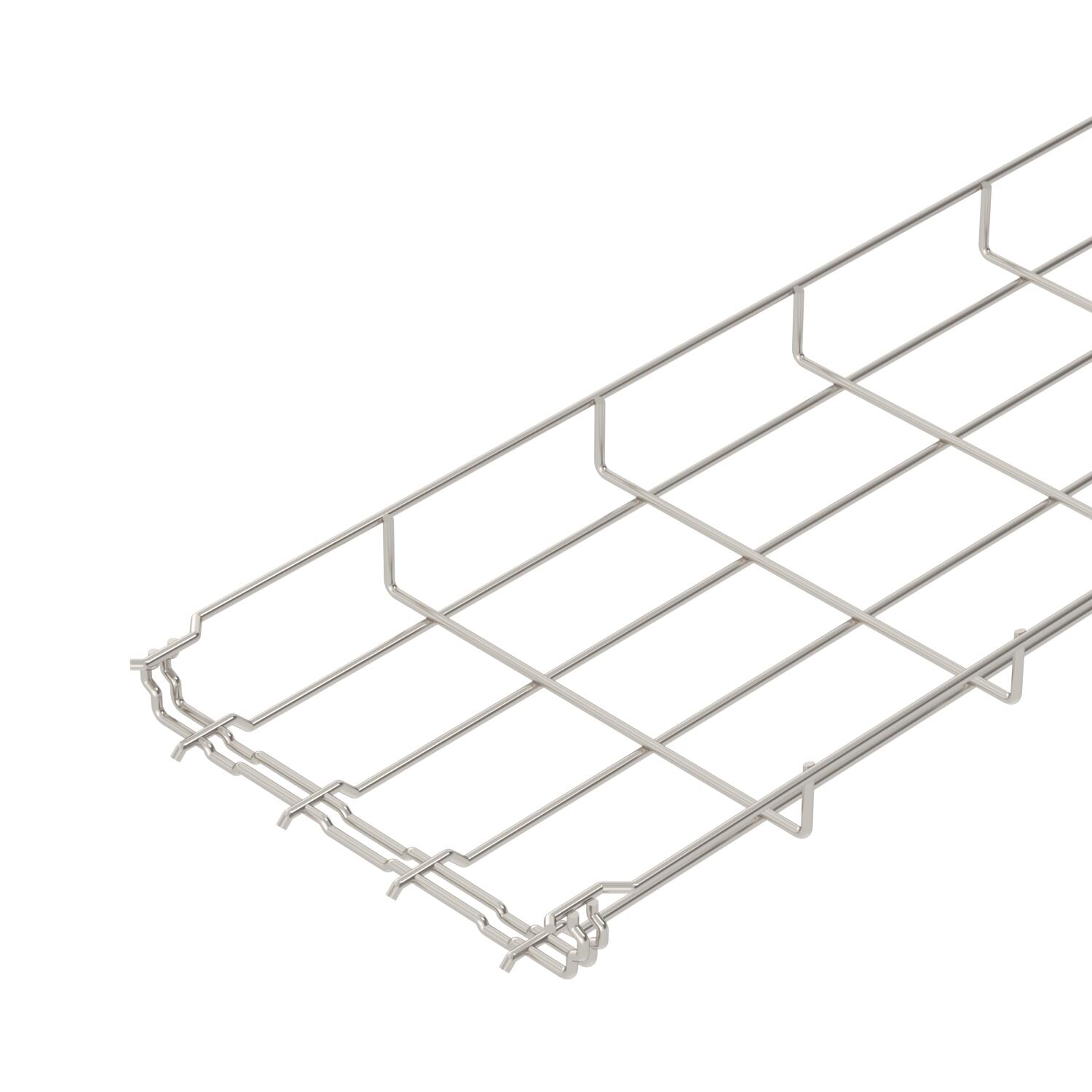

Проволочный лоток GR-Magic® 35 A4
Артикул, номер 6000090 | EAN 4012195360773
- Описание продукта
-
Описание продуктаПроволочный лоток с соответствующим соединителем с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

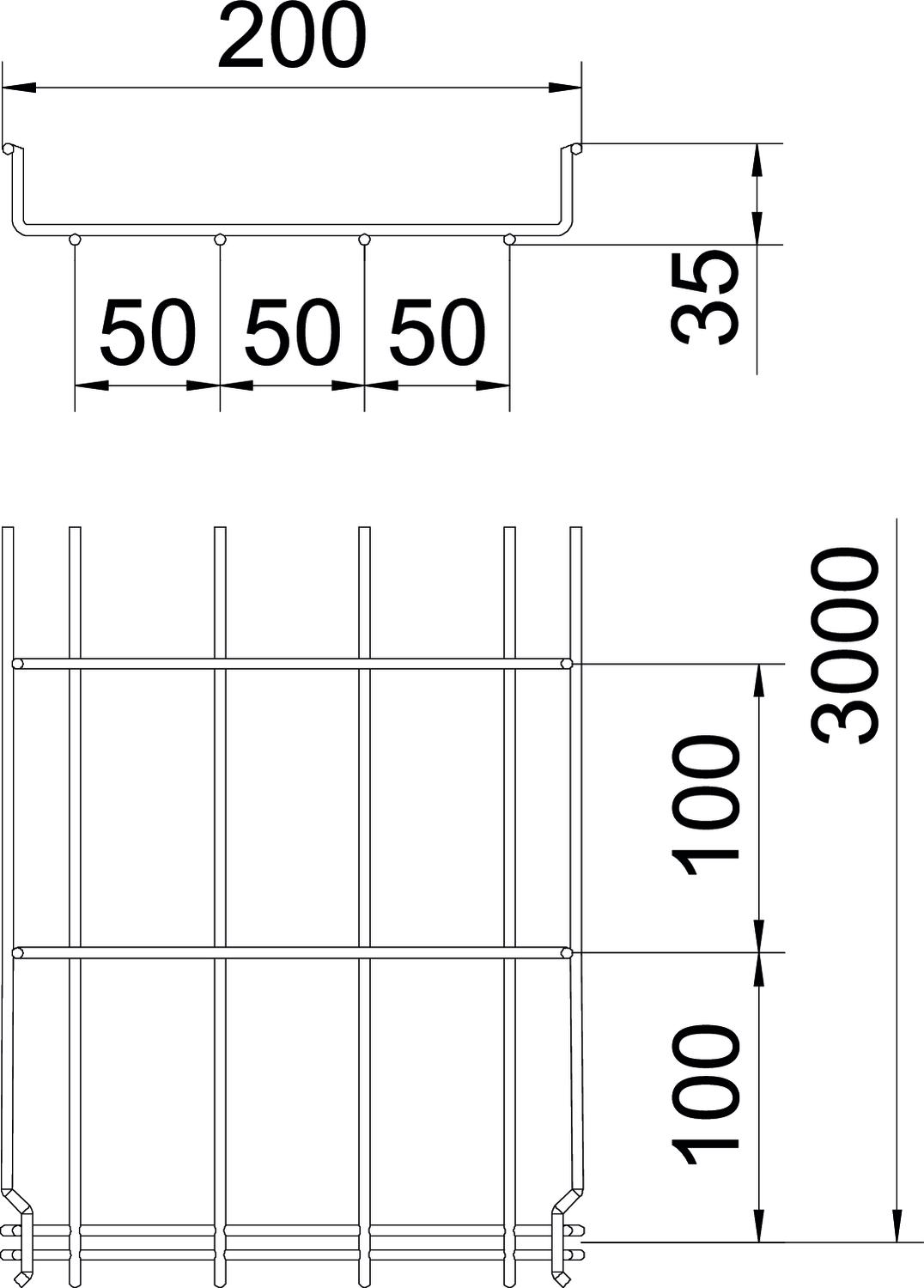

Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции просто устанавливаются одна в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 35/50 = 20 x 100 мм).
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 1,38 in Высота 35 mm Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4401 Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 50,1 cm² Полезное поперечное сечение 7000 mm² Размер 35x200x3000 Размер B 200 mm Расстояние между опорами 1,0 м 0,1 kN/m Расстояние между опорами 1,0 м 0,3 kN/m Расстояние между опорами: 1,5 м. 0,14 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 3,8725 кг CO2e / 1 Метр Форма профиля U-образная форма Цвет цвета нержавеющей стали Ширина 7,87 in Ширина 200 mm Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic 35
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка неперфорированная А4
DRLU 200 A4 6052993 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Угловой соединитель A4
GEV 36 A4 6016764 10 Штук - Загрузки
-
