Проволочный лоток GR-Magic® 35 A4 3000 | 100 | 35 | 3,9 | 23 | нет

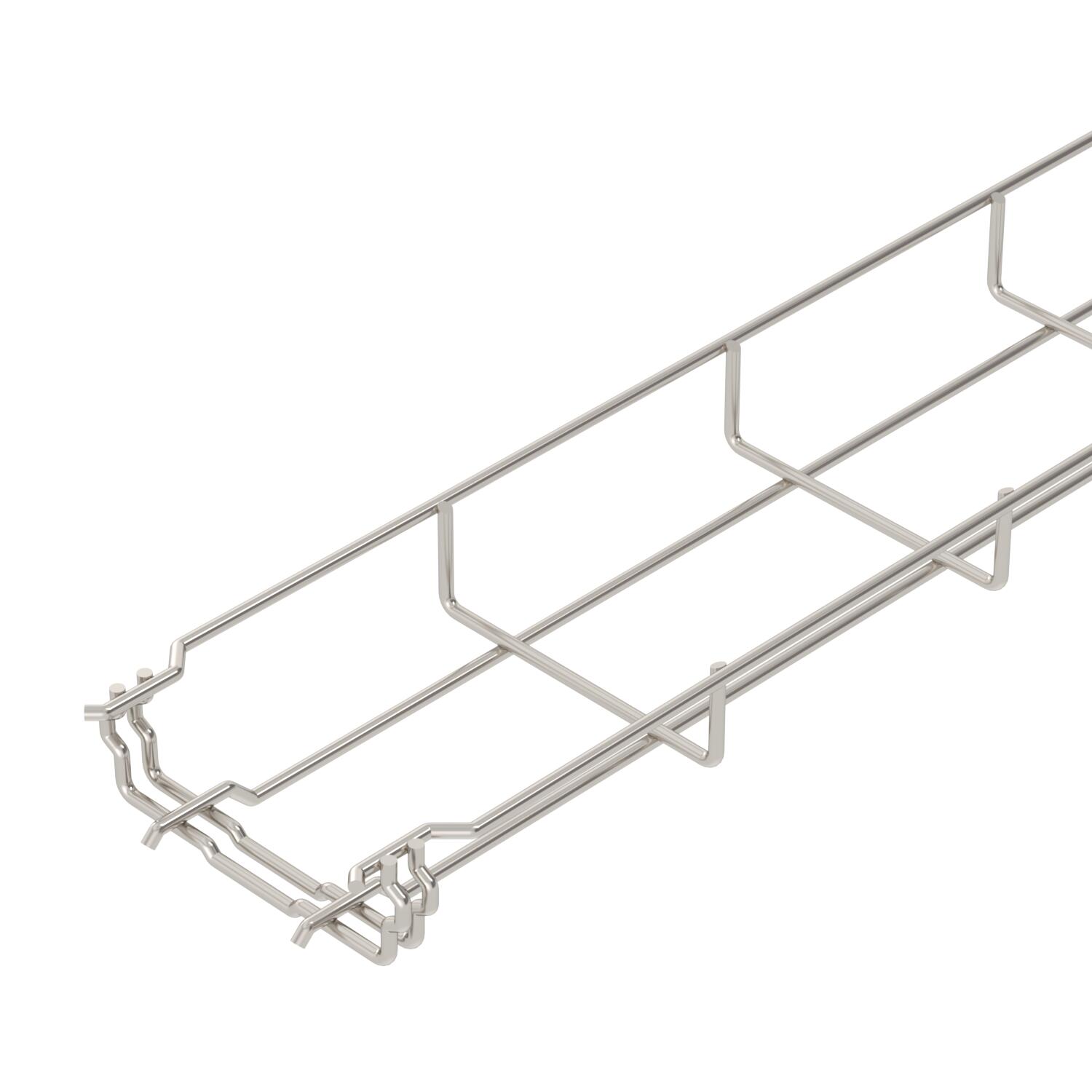

Проволочный лоток GR-Magic® 35 A4

Артикул, номер 6000087 | EAN 4012195360759

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	35 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Проволочный лоток с соответствующим соединителем с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции просто устанавливаются одна в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 35/50 = 20 x 100 мм).

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Высота	1,38 in
Высота	35 mm
Диаметр проволоки	3,9 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Нержавеющая сталь 1.4401
Нержавеющая сталь, протравленная	да
Поверхность	без обработки, дообработанный
Повышение живучести конструкции	нет
Полезное поперечное сечение	23 cm²

Полезное поперечное сечение	3500 mm²

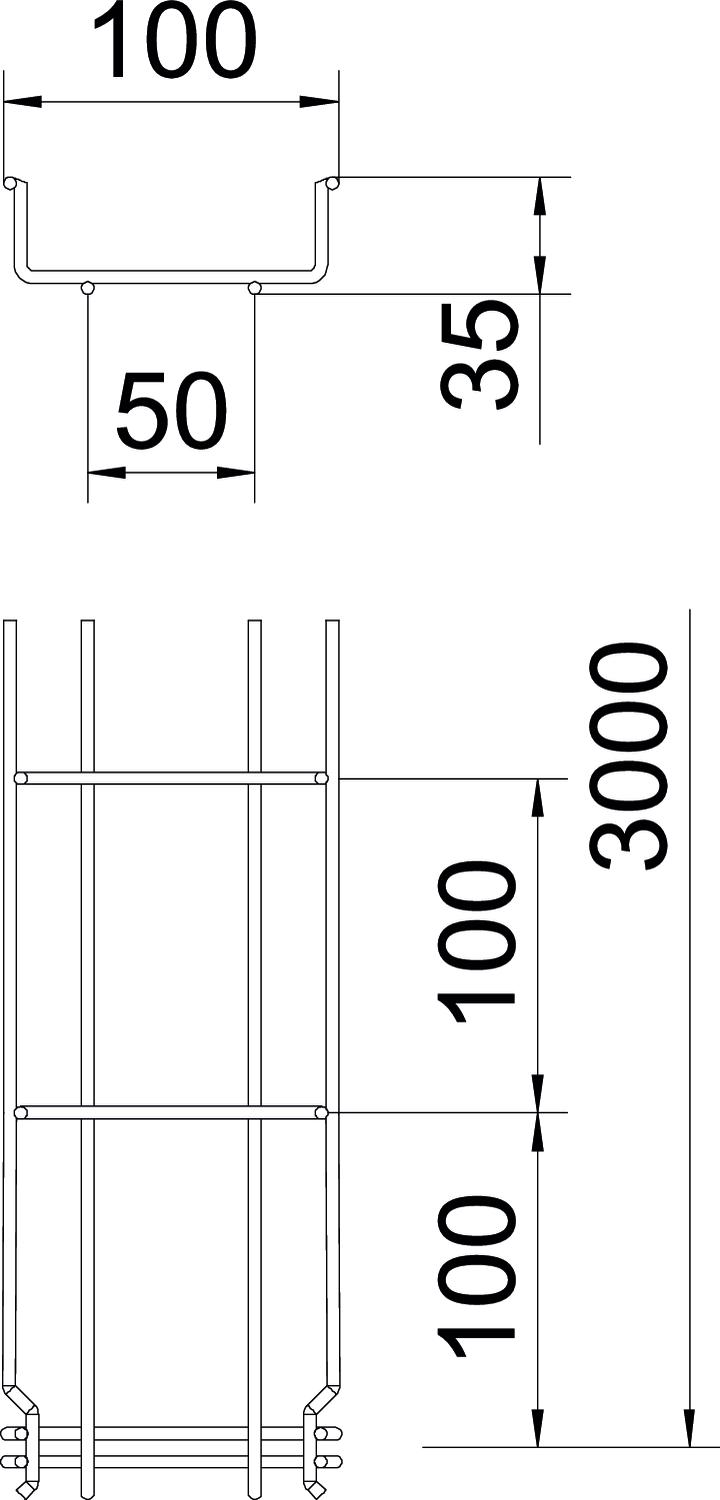

Размер	35x100x3000
Размер B	100 mm
Расстояние между опорами 1,0 м	0,25 kN/m
Расстояние между опорами 1,0 м	0,1 kN/m
Расстояние между опорами: 1,5 м.	0,11 kN/m
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO2 (GWP) от колыбели до ворот	2,5442 кг CO2e / 1 Метр
Форма профиля	U-образная форма
Цвет	цвета нержавеющей стали
Ширина	100 mm
Ширина	3,94 in

Технические данные

Диаграмма нагрузки на проволочный лоток GR-Magic 35

Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Схема нагрузки при методе испытания
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
Кривая прогиба боковой стенки на каждое расстояние между опорами

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 35 50 A4	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	нет	6000086	м	3 м
GRM 35 100 A4	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	нет	6000087	м	3 м
GRM 35 150 A4	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	нет	6000089	м	3 м
GRM 35 200 A4	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	нет	6000090	м	3 м
GRM 35 300 A4	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	нет	6000091	м	3 м

Принадлежности

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Угловой соединитель A4	GEV 36 A4	6016764	Штук	10 Штук
Крышка неперфорированная А4	DRLU 100 A4	6052991	м	3 м
