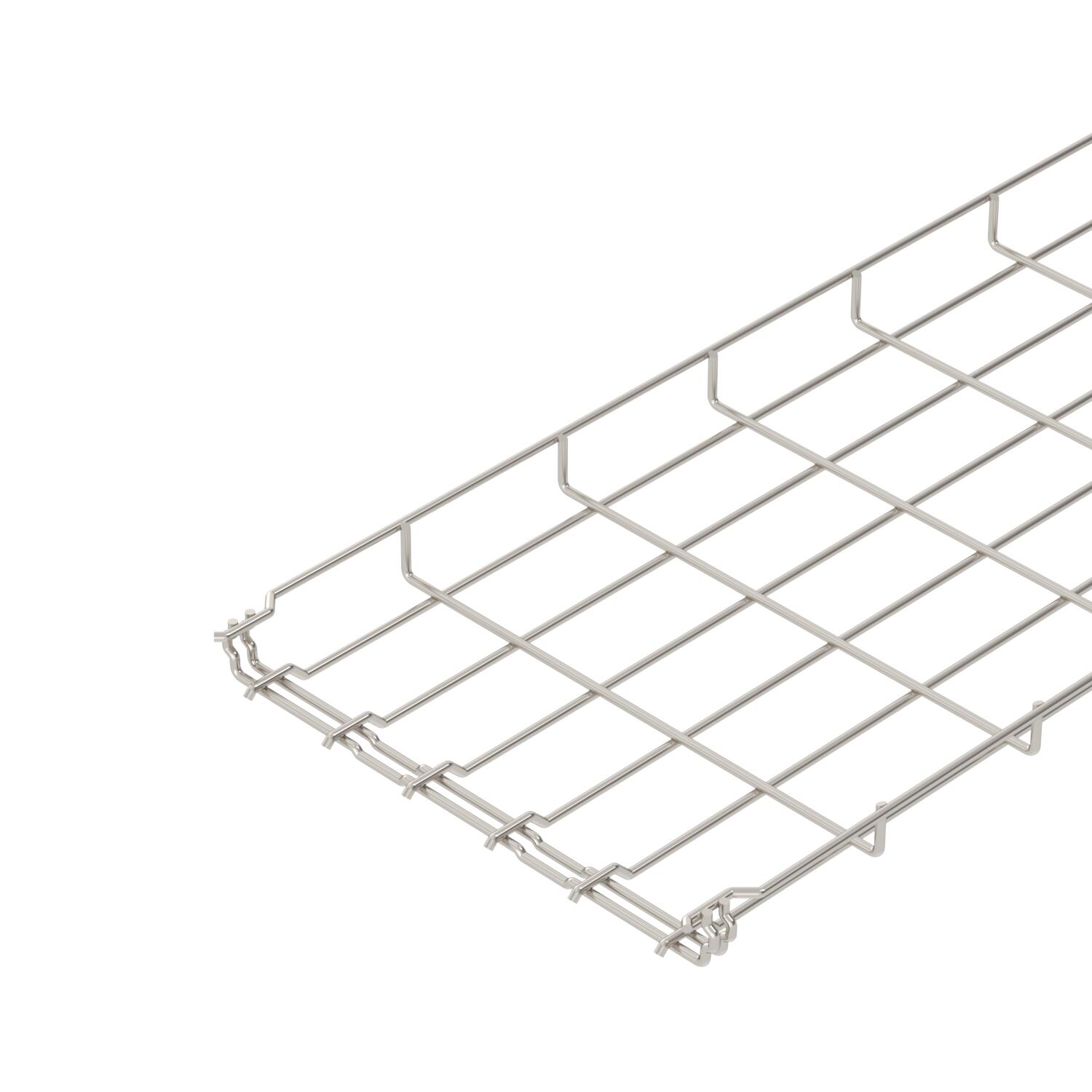

Проволочный лоток GR-Magic® 35 A4
Артикул, номер 6000091 | EAN 4012195360780
- Описание продукта
-
Описание продуктаПроволочный лоток с соответствующим соединителем с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции просто устанавливаются одна в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 35/50 = 20 x 100 мм).
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Диаметр проволоки 4,8 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4401 Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 10500 mm² Полезное поперечное сечение 71,3 cm² Размер 35x300x3000 Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Форма профиля U-образная форма Цвет цвета нержавеющей стали Размеры

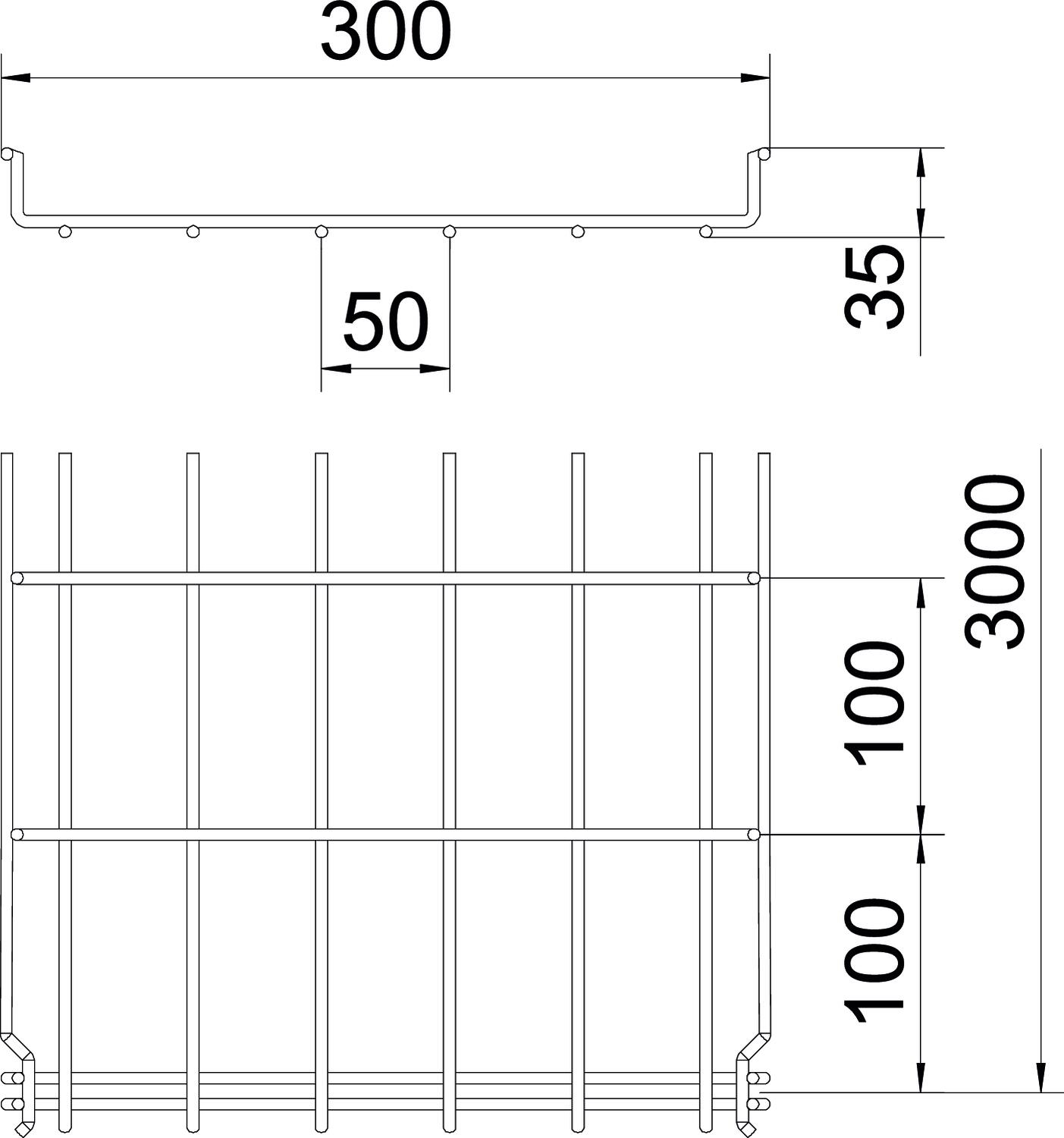

Высота 35 mm Высота 1,38 in Длина 3000 mm Размер B 300 mm Ширина 300 mm Ширина 11,81 in Нагрузки
Расстояние между опорами 1,0 м 0,15 kN/m Расстояние между опорами 1,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 0,22 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,9622 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 7,9622 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic 35
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка неперфорированная А4
DRLU 300 A4 6052994 3 м
Угловой соединитель A4
GEV 36 A4 6016764 10 Штук - Загрузки
-
