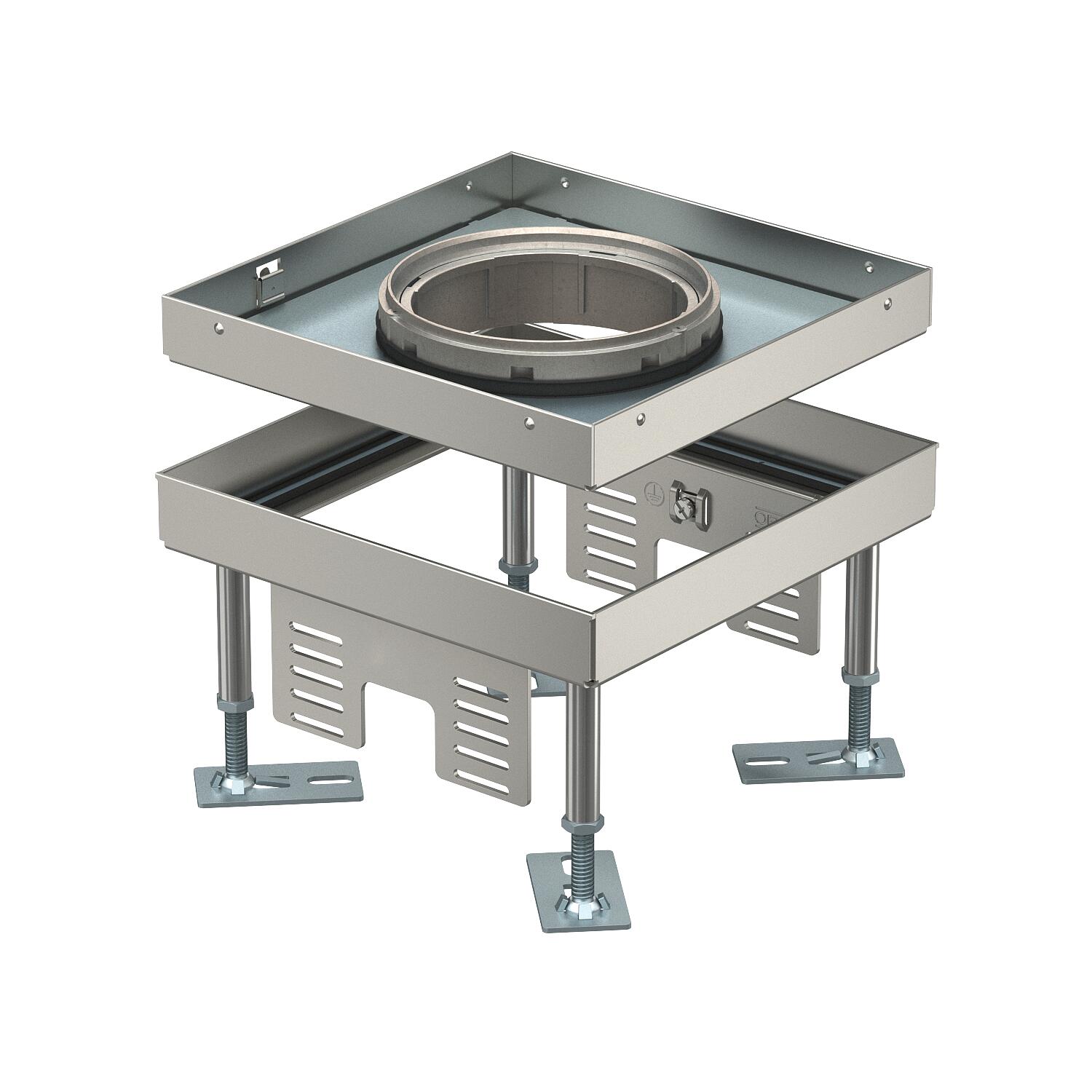

Регулируемая кассетная рамка RKFN с отверстием для тубуса из нержавеющей стали
Артикул, номер 7408960 | EAN 4012197278137
- Описание продукта
-
Описание продуктаРегулируемые по высоте квадратные кассетные рамки предусмотрены для монтажа электроустановочных изделий вровень с полом в двойных и фальшполах, а также во всех видах систем скрытой установки в стяжке. В зависимости от исполнения они подходят для установки в полах с сухим или влажным типом уборки. Благодаря регулируемым по высоте опорам верхнюю кромку кассетной рамки можно точно выровнять по поверхности напольного покрытия. При монтаже в кабельном канале в нем должно быть соответствующее монтажное отверстие. Для монтажного основания необходима крышка с соответствующим монтажным отверстием. Кассетные рамки изготовлены из нержавеющей стали или латуни. Во всех кассетных рамках установлена стальная пластина толщиной 4 мм, рассчитанная на интенсивные нагрузки. В ассортименте представлены кассетные рамки, подходящие для напольных покрытий толщиной 20 и 25 мм.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 2-секционная. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).
-
- Технические данные
-
Технические характеристики

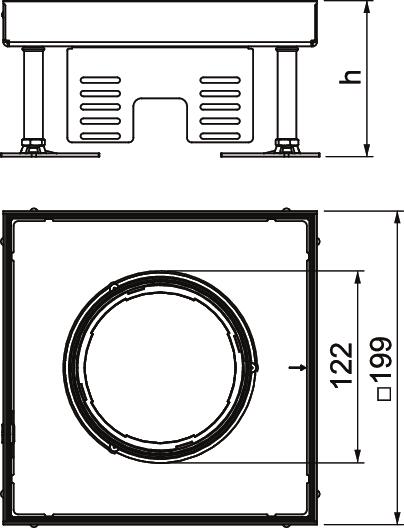

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Вырез в полу/монтажное отверстие 201x201 Высота 105 mm Высота пола макс. 150 mm Высота пола мин. 105 mm Диапазон регулирования макс. 150 mm Диапазон регулирования мин. 105 mm Длина 199 mm Длина, монтажный размер 201 mm Исполнение квадратные Количество встраиваемых устройств 6 Количество монтажных коробок 2 x UT3 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь Монтажная глубина 105 mm Монтажные рамки для установки монтажных коробок нет Номинальный размер монтажных элементов 4 Нормы EN 50085-2-2 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер 199x199x100 Размер h 105 mm Степень защиты (IP) в нерабочем состоянии IP55 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщины напольного покрытия 20 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 15,8564 кг CO2e / 1 Шт. Ширина 199 mm Ширина, монтажный размер 201 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4
SK RK4 7404380 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4
DUG 350-3 4 7400505 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук - Загрузки
-
