Регулируемая кассетная рамка RKSN с кабельным выводом из нержавеющей стали 105 | 150 | 20 | 105 | 4

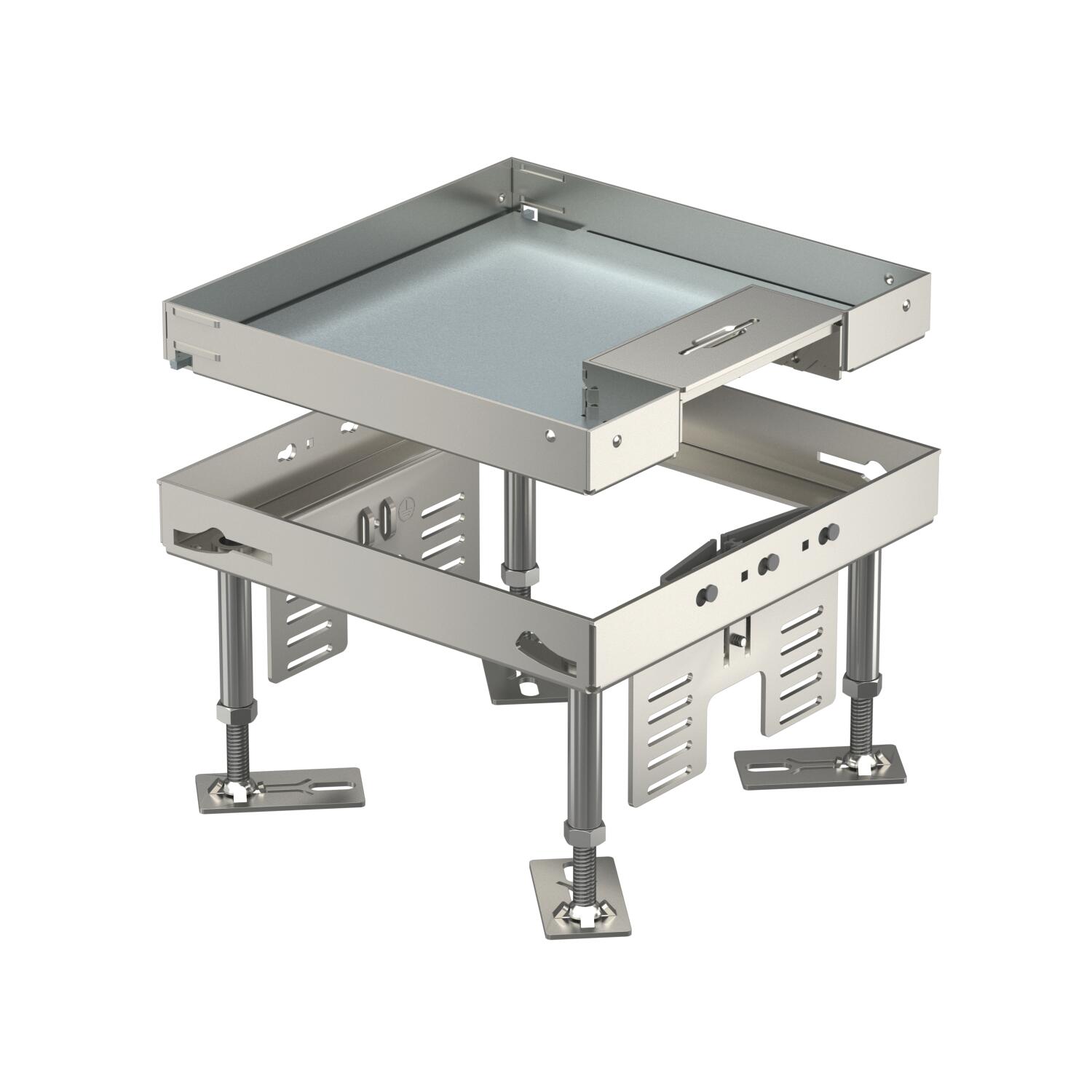

Регулируемая кассетная рамка RKSN с кабельным выводом из нержавеющей стали

Артикул, номер 7409208 | EAN 4012195867128

Артикул, номер / Типы

Высота пола мин.

Высота пола макс.

Толщины напольного покрытия

Размер h

Номинальный размер монтажных элементов	4

Описание продукта

Описание продукта

Регулируемая по высоте кассета номинального размера 4 с выпуском кабеля для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.

Регулируемая по высоте кассетная рамка с кабельным выводом, 2-секционна. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 5.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота пола макс.	150 mm
Высота пола мин.	105 mm
Диапазон регулирования макс.	150 mm
Диапазон регулирования мин.	105 mm

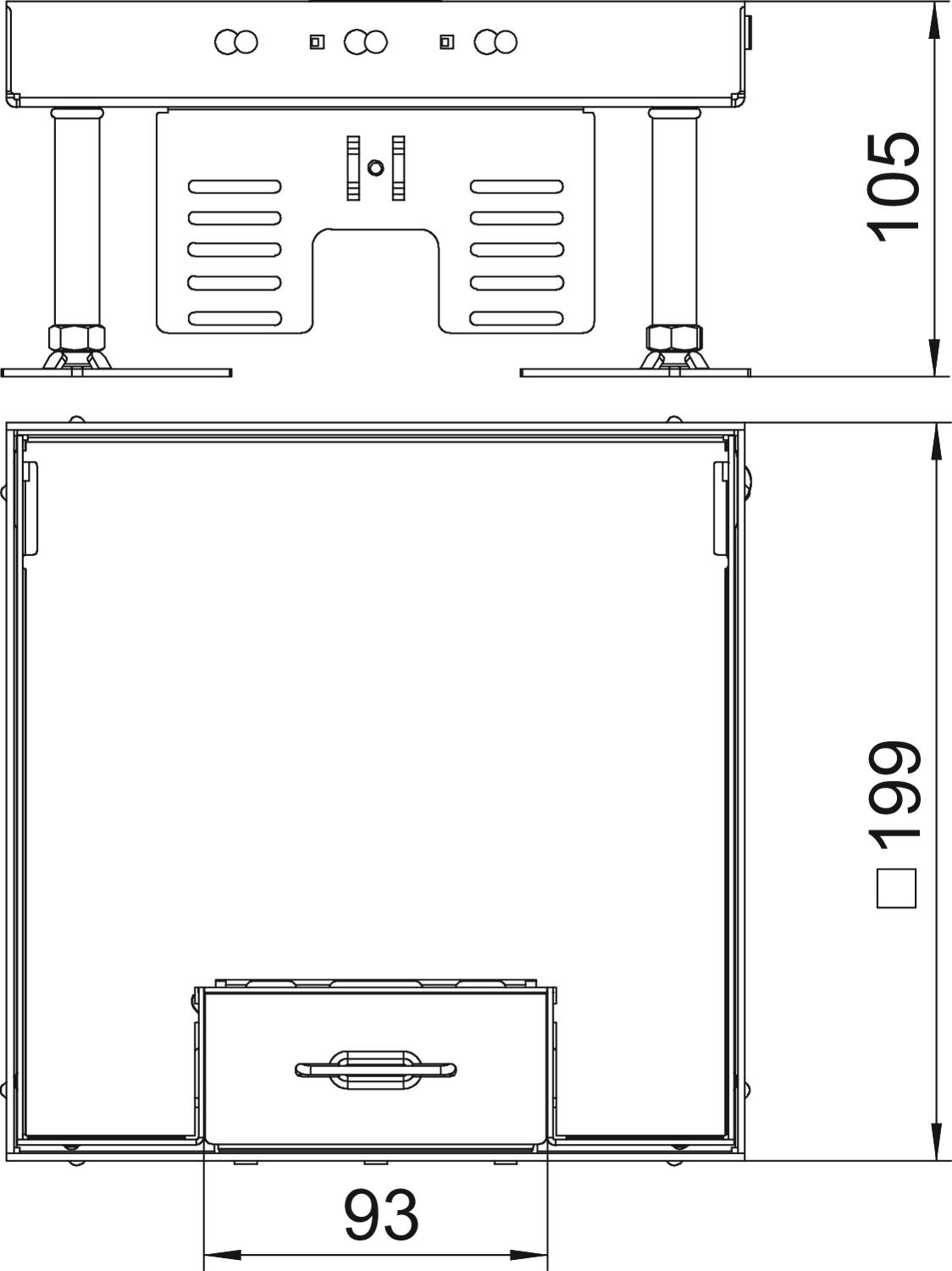

Длина	199 mm
Длина, монтажный размер	201 mm
Исполнение	квадратные
Количество встраиваемых устройств	6
Количество монтажных коробок	2
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)

Монтажная глубина	105 mm
Монтажные рамки для установки монтажных коробок	да
Номинальный размер монтажных элементов	4
Отсоединяемая крышка	нет
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Размер	200x200mm
Размер h	105 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3
Толщины напольного покрытия	20 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	14,9012 кг CO2e / 1 Шт.
Ширина	199 mm
Ширина, монтажный размер	201 mm

Все виды

Все виды

Типы	Высота пола мин.	Высота пола макс.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSN2 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7409208	Штук	1 Штук
RKSN2 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7409210	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Регулируемая опора RKNEV2	RK NEV2 110	7405815	т.е.	1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9	SRS 4	7405798	Штук	4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4	SK RK4	7404380	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4	DUG 350-3 4	7400505	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
