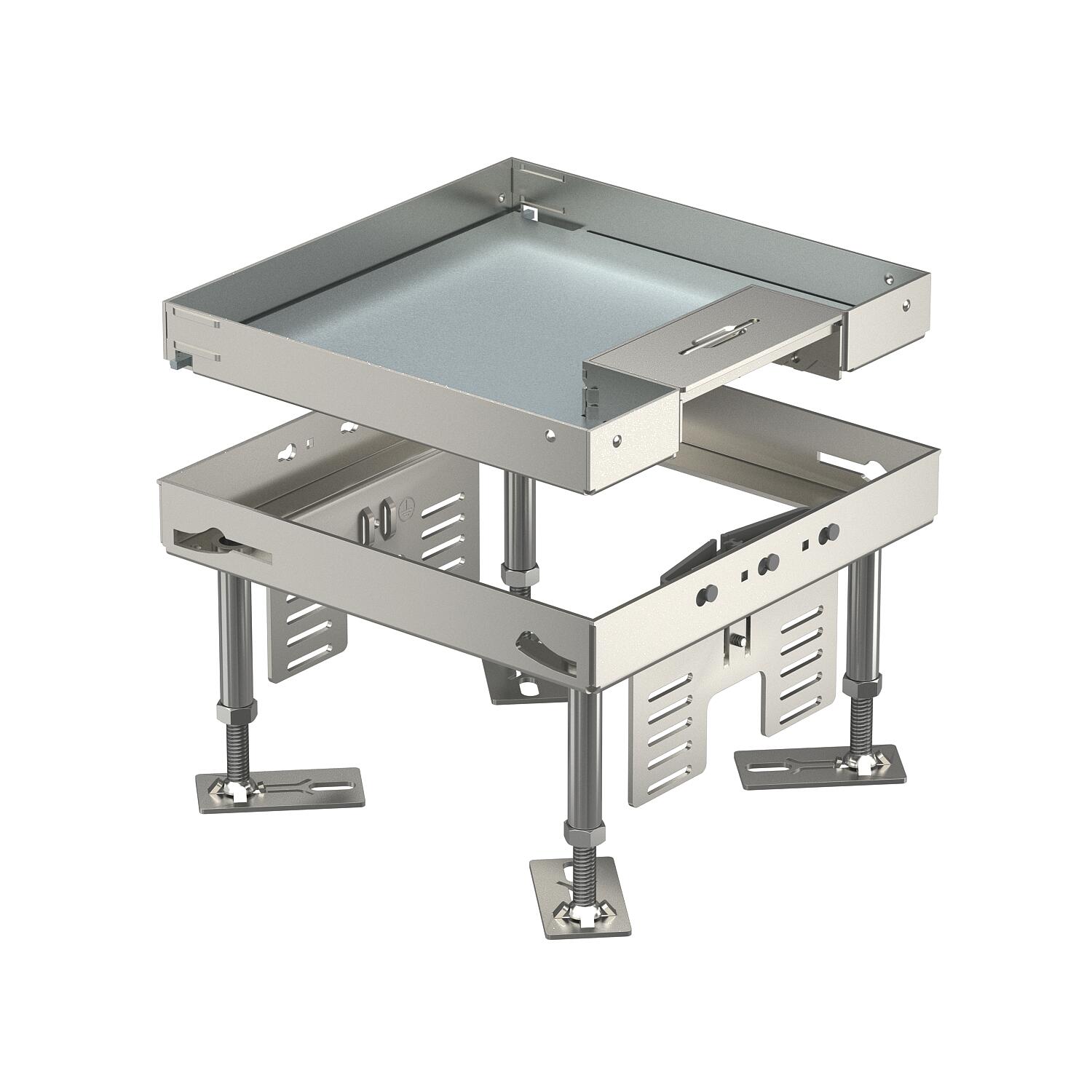

Регулируемая кассетная рамка RKSN с кабельным выводом из нержавеющей стали
Артикул, номер 7409210 | EAN 4012195867166
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета номинального размера 4 с выпуском кабеля для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с кабельным выводом, 2-секционна. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).
-
- Технические данные
-
Технические характеристики

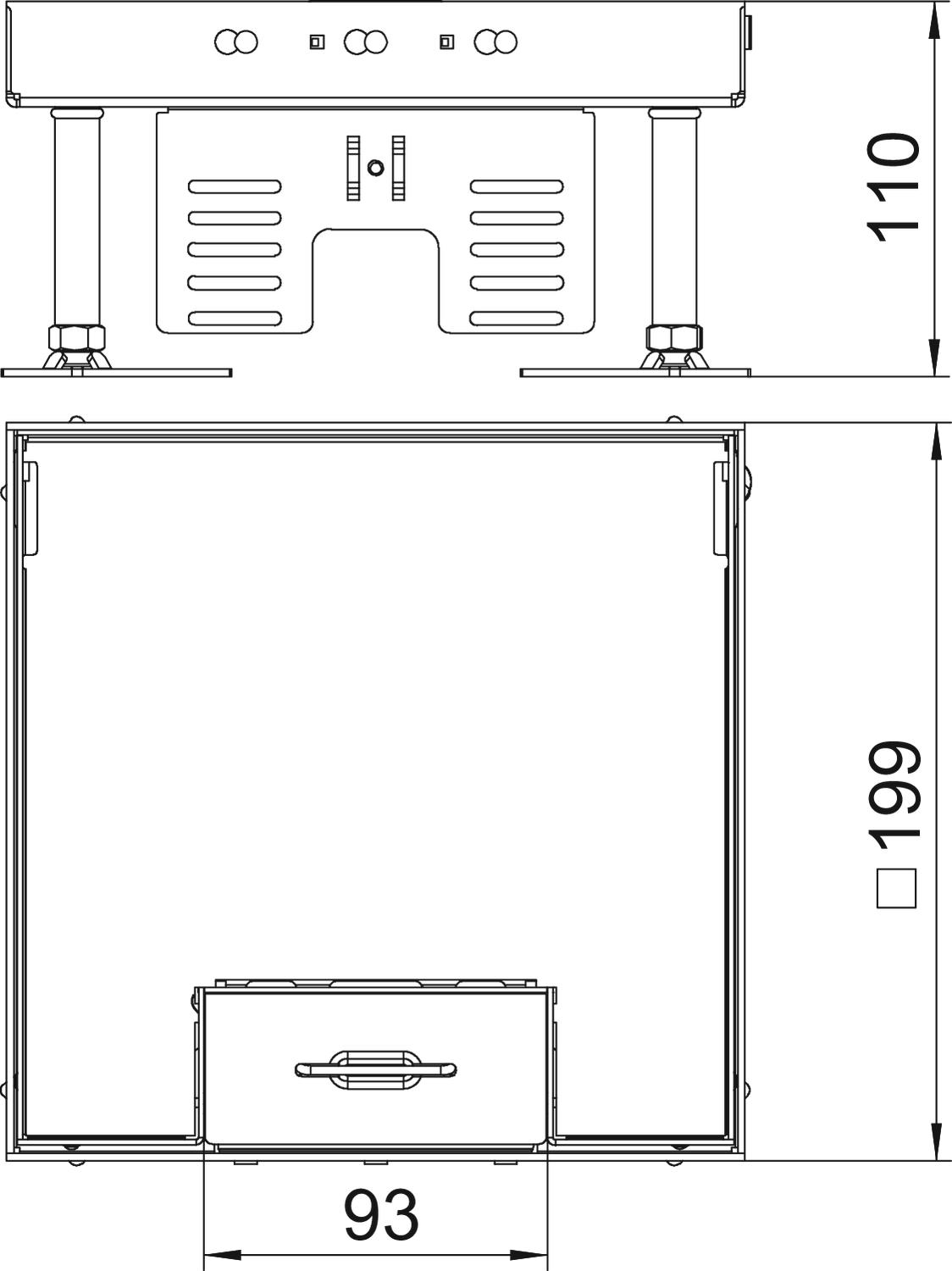

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 155 mm Высота пола мин. 110 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 110 mm Длина 199 mm Длина, монтажный размер 201 mm Исполнение квадратные Количество встраиваемых устройств 6 Количество монтажных коробок 2 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 110 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 4 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер 200x200mm Размер h 110 mm Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщины напольного покрытия 25 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 15,6556 кг CO2e / 1 Шт. Ширина 199 mm Ширина, монтажный размер 201 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4
SK RK4 7404380 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4
DUG 350-3 4 7400505 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук - Загрузки
-
Техническая спецификация RKSN2 4 VS 25 / 7409210 , 0.24MB , pdfПаспорт безопасности RKSN2 4 VS 25 / 7409210 , 0.05MB , pdfДекларация соответствия ЕС RKSN2 4 VS 25 / 7409210 , 0.13MB , pdfREACH Декларация соответствия RKSN2 4 VS 25 / 7409210 , 0.13MB , pdfRoHS Декларация соответствия RKSN2 4 VS 25 / 7409210 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по монтажу Square cassette with cord outlet and height adjustment feet RKSN , 0.25MB , pdfТекст для тендера для этого продукта не доступен.
