Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, из нержавеющей стали 94 | 25 | 94 | R7

Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, из нержавеющей стали

Артикул, номер 7409300 | EAN 4012195867739

Артикул, номер / Типы	7409300 / RKSRN2UZD3R7VS25

Высота пола мин.	94 mm

Толщины напольного покрытия	25 mm

Размер h	94 mm

Номинальный размер монтажных элементов	R7

Описание продукта

Описание продукта

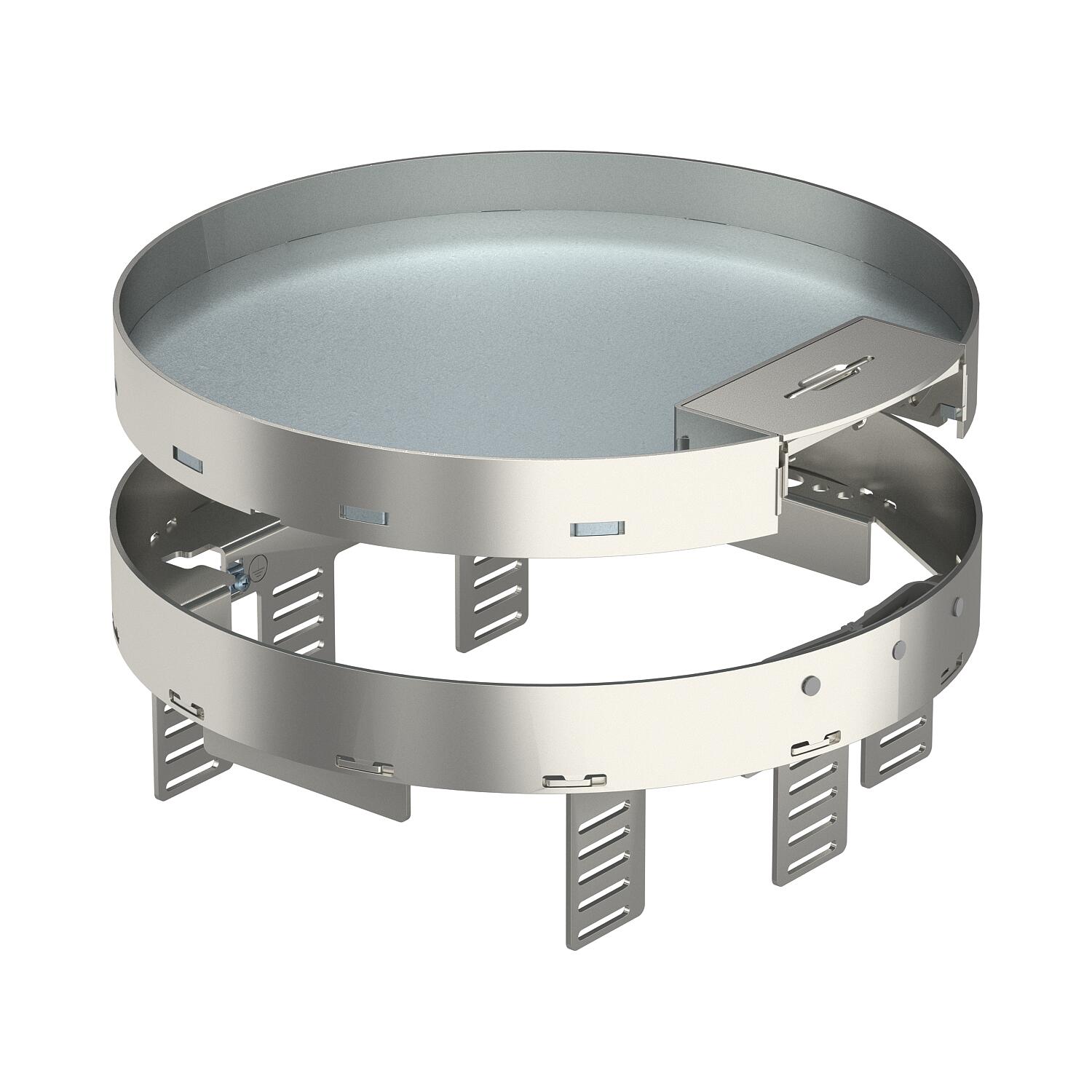

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера R7, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD350-3 в комбинации с монтажной крышкой DUG350-3R7 или в UGD350-3R7. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 2 накладки APMT2 и одна APMT5. Можно установить до 10 электроустановочных изделий размером 45х45 мм (10 модулей серии Modul 45), с помощью 2 коробок UT3 и 1 коробки UT4.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота	94 mm
Высота пола мин.	94 mm
Длина	274 mm
Исполнение	круглой формы
Количество встраиваемых устройств	10
Количество монтажных коробок	3
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	104 mm

Монтажные рамки для установки монтажных коробок	да
Монтажный диаметр	275
Номинальный размер монтажных элементов	R7
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет

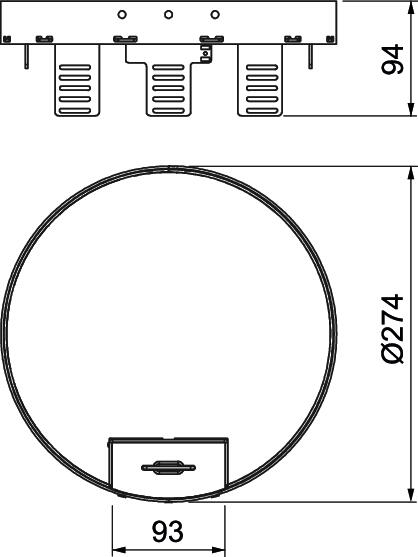

Размер	Ø275mm
Размер h	94 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3 / UT4
Толщины напольного покрытия	25 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	15,6971 кг CO2e / 1 Шт.
Ширина	274 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSRN2UZD3R7VS25	94 mm	25 mm	94 mm	R7	7409300	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3	NW 350-3 RK	7410556	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR7	DUG 350-3 R7	7400533	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
