Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, отсоединяемая, из нержавеющей стали 94 | 25 | 94 | R4

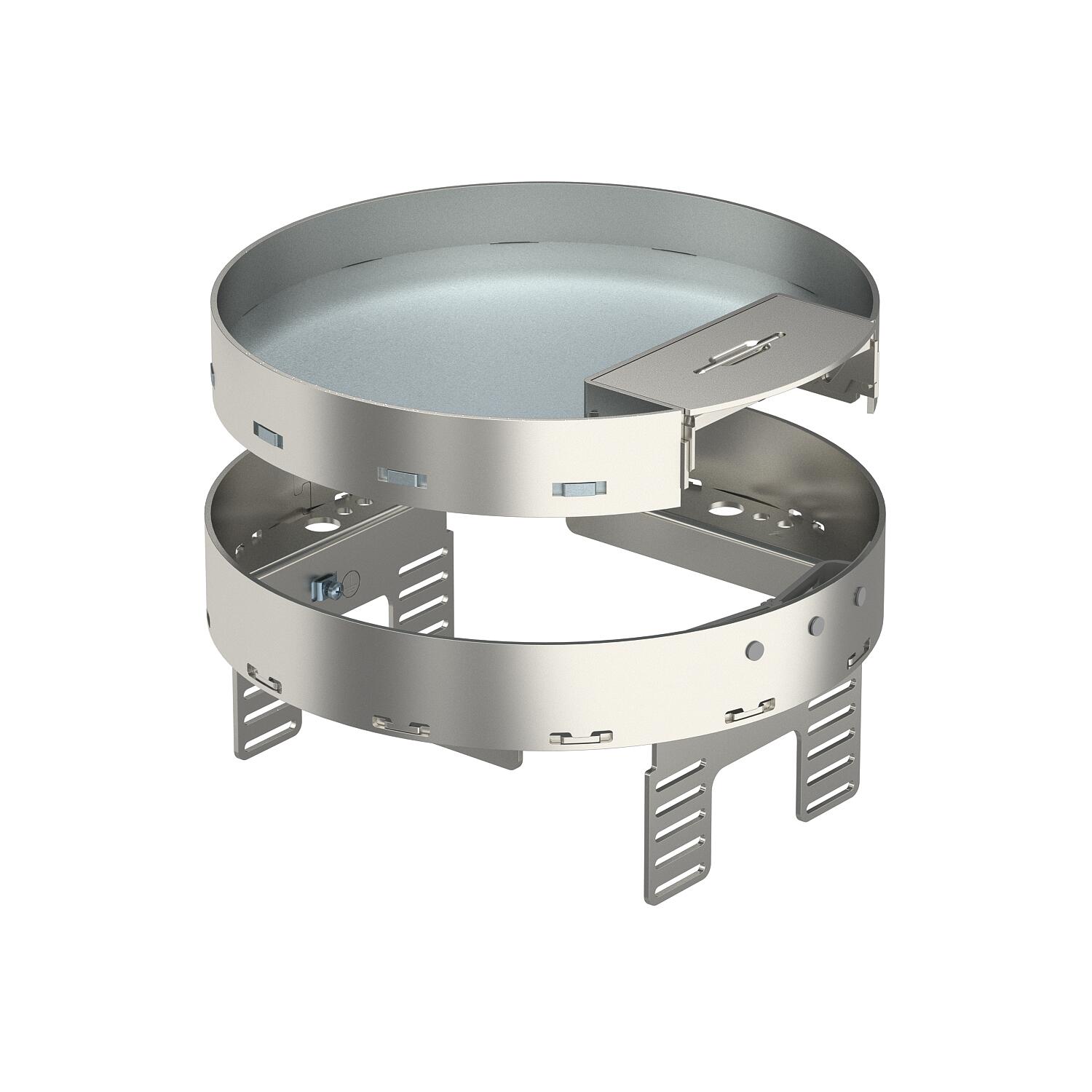

Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, отсоединяемая, из нержавеющей стали

Артикул, номер 7409290 | EAN 4012195867685

Артикул, номер / Типы

Высота пола мин.	94 mm

Толщины напольного покрытия

Размер h	94 mm

Номинальный размер монтажных элементов	R4

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера R4, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD250-3 или UZD350-3, каждая в сочетании с монтажной крышкой DUG..R4, или в UGD250-3R4 или UGD350-3R4. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 2-секционна. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н

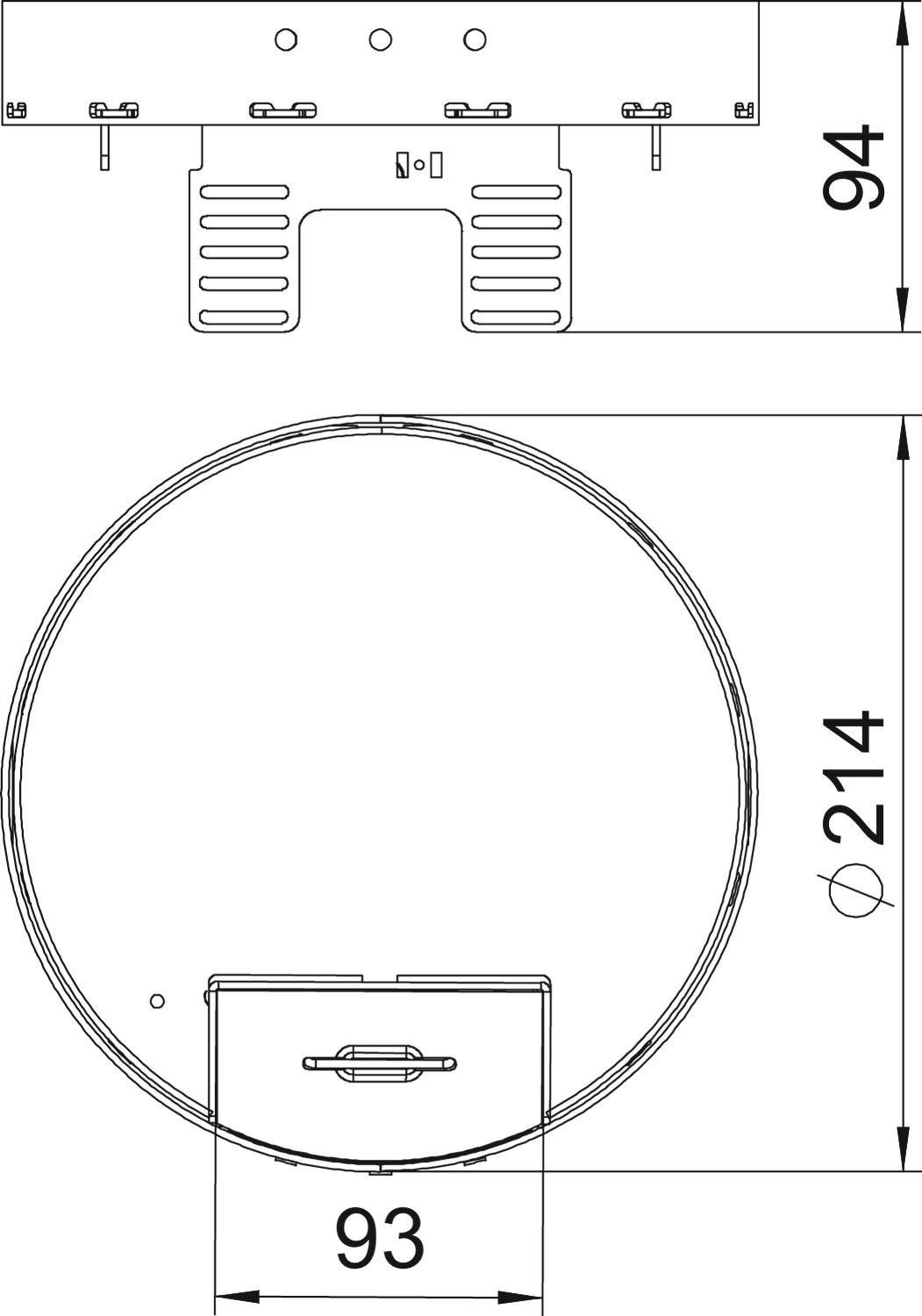

Высота	94 mm
Высота пола мин.	94 mm
Длина	214 mm
Исполнение	круглой формы
Количество встраиваемых устройств	6
Количество монтажных коробок	2
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	104 mm

Монтажные рамки для установки монтажных коробок	да
Монтажный диаметр	215
Номинальный размер монтажных элементов	R4
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет
Размер	Ø215mm
Размер h	94 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3
Толщины напольного покрытия	25 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	11,8056 кг CO2e / 1 Шт.
Ширина	214 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSRN2UZD3R4VS20	94 mm	20 mm	94 mm	R4	7409288	Штук	1 Штук
RKSRN2UZD3R4VS25	94 mm	25 mm	94 mm	R4	7409290	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3	NW 350-3 RK	7410556	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R4	SK RK4R	7404382	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR4	DUG 350-3 R4	7400517	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
