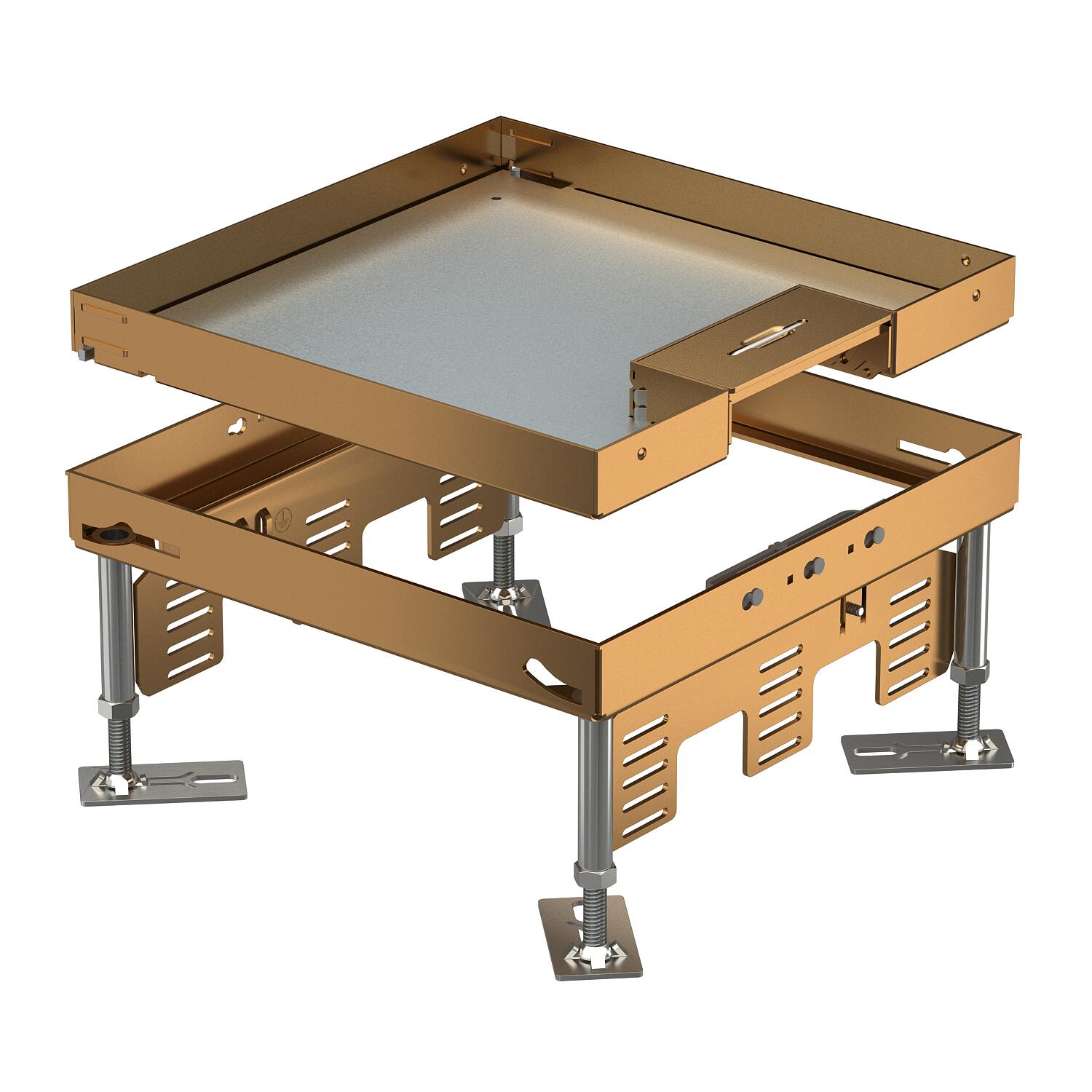

Регулируемая кассетная рамка с кабельным выводом RKSN из латуни

Артикул, номер 7409214 | EAN 4012195867180

Артикул, номер / Типы

Высота пола мин.

Высота пола макс.

Толщины напольного покрытия

Размер h

Конструкция кабельного вывода	Вывод кабеля

Номинальный размер монтажных элементов	9

Описание продукта

Описание продукта

Регулируемая по высоте кассета номинального размера 9 с выпуском кабеля для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.

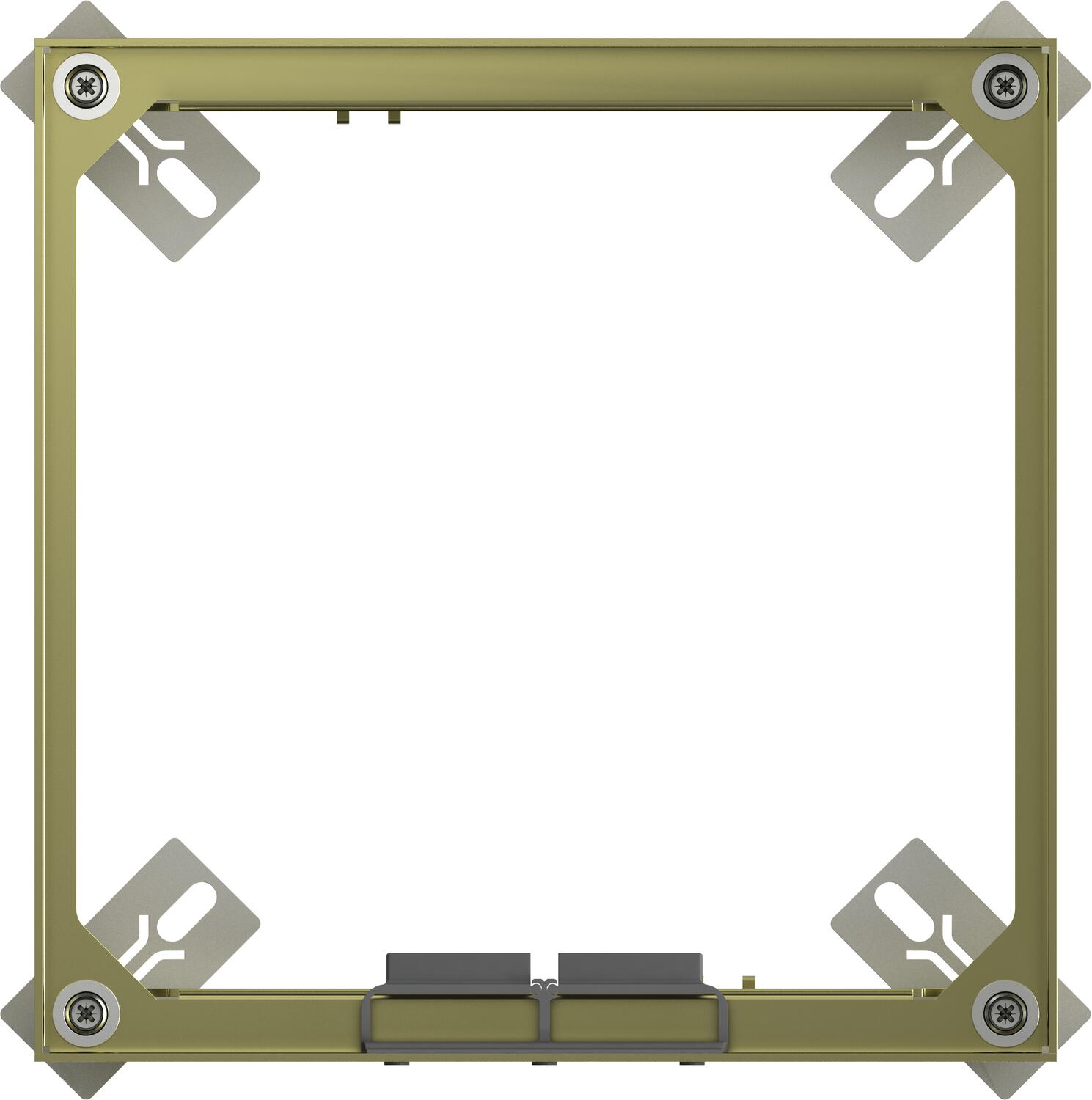

Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 3 накладки APMT5. Можно установить 12 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 3 коробок UT4 (арт. 7408727).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 10.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота пола макс.	155 mm
Высота пола мин.	110 mm
Диапазон регулирования макс.	155 mm
Диапазон регулирования мин.	110 mm
Длина	243 mm
Длина, монтажный размер	244 mm
Исполнение	квадратные
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	латунный

Монтажная глубина	110 mm
Монтажные рамки для установки монтажных коробок	да
Номинальный размер лючка	350 mm
Номинальный размер монтажных элементов	9
Отсоединяемая крышка	нет
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да

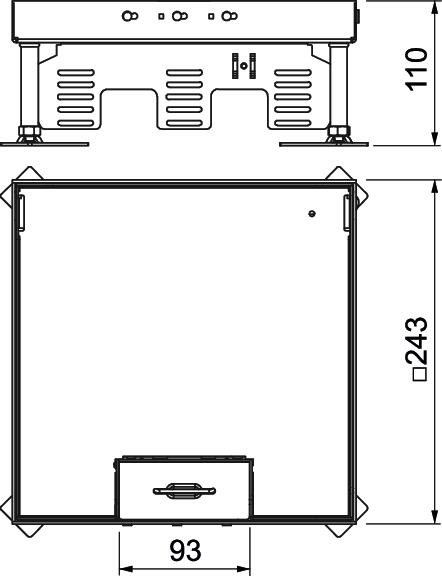

Размер	243x243mm
Размер h	110 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	25 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	14,5135 кг CO2e / 1 Шт.
Ширина	243 mm
Ширина, монтажный размер	244 mm

Все виды

Все виды

Типы	Высота пола мин.	Высота пола макс.	Толщины напольного покрытия	Размер h	Конструкция кабельного вывода	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Вывод кабеля	9	7409212	Штук	1 Штук
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Вывод кабеля	9	7409214	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Регулируемая опора RKNEV2	RK NEV2 110	7405815	т.е.	1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9	SRS 4	7405798	Штук	4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 9	SK RK9	7404372	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES9	DUG 350-3 9	7400513	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
