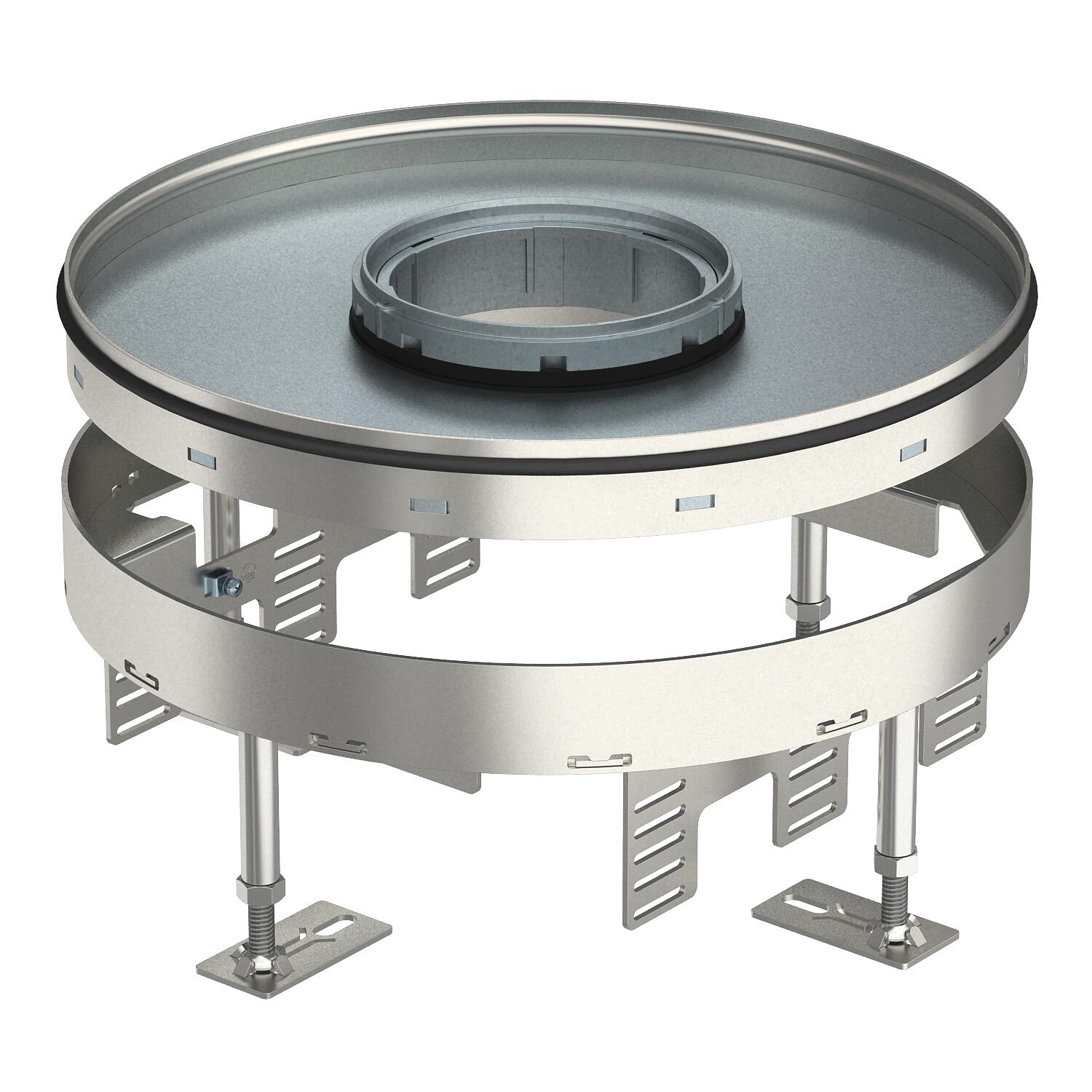

Регулируемая кассетная рамка с отверстием для тубуса, RKFR, из нержавеющей стали
Артикул, номер 7409430 | EAN 4012195869528
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета номинального размера R9 для трубы для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 3-секционная. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).
Height-adjustable round cassette, 3-compartment, for tube bodies of nominal size 9 for the intallation of accessories. Cassette for the use in trunking systems and in raised and cavity floors in dry- or wet-cleaned floors in indoor areas.
Suitable only for smooth floor coverings.
Three cover plates APMT5 can be installed.
-
- Технические данные
-
Технические характеристики

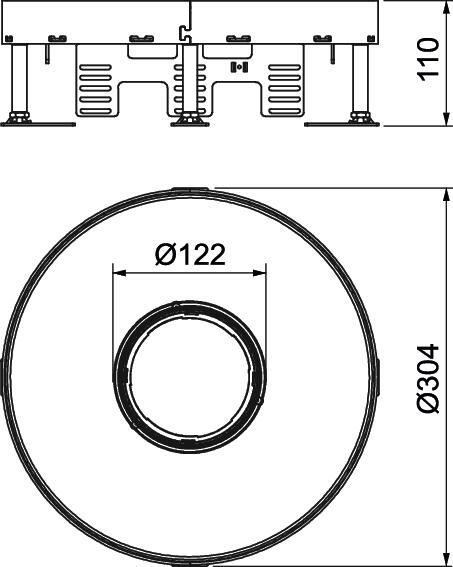

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 155 mm Высота пола мин. 110 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 110 mm Длина 304 mm Исполнение круглой формы Количество встраиваемых устройств 12 Количество монтажных коробок 3 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 110 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 305 Номинальный размер монтажных элементов R9 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер Ø305mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщины напольного покрытия 20 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 19,5393 кг CO2e / 1 Шт. Ширина 304 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук

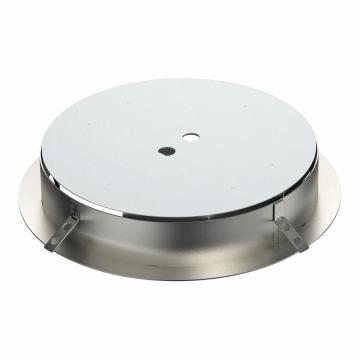

Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R9
SK RKR9 7404376 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR9
DUG 350-3 R9 7400549 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук - Загрузки
-
Техническая спецификация RKFR2 9 V20 / 7409430 , 0.24MB , pdfПаспорт безопасности RKFR2 9 V20 / 7409430 , 0.05MB , pdfREACH Декларация соответствия RKFR2 9 V20 / 7409430 , 0.28MB , pdfRoHS Декларация соответствия RKFR2 9 V20 / 7409430 , 0.28MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по эксплуатации PF-G instructions for use , 2.00MB , pdfТекст для тендера для этого продукта не доступен.
