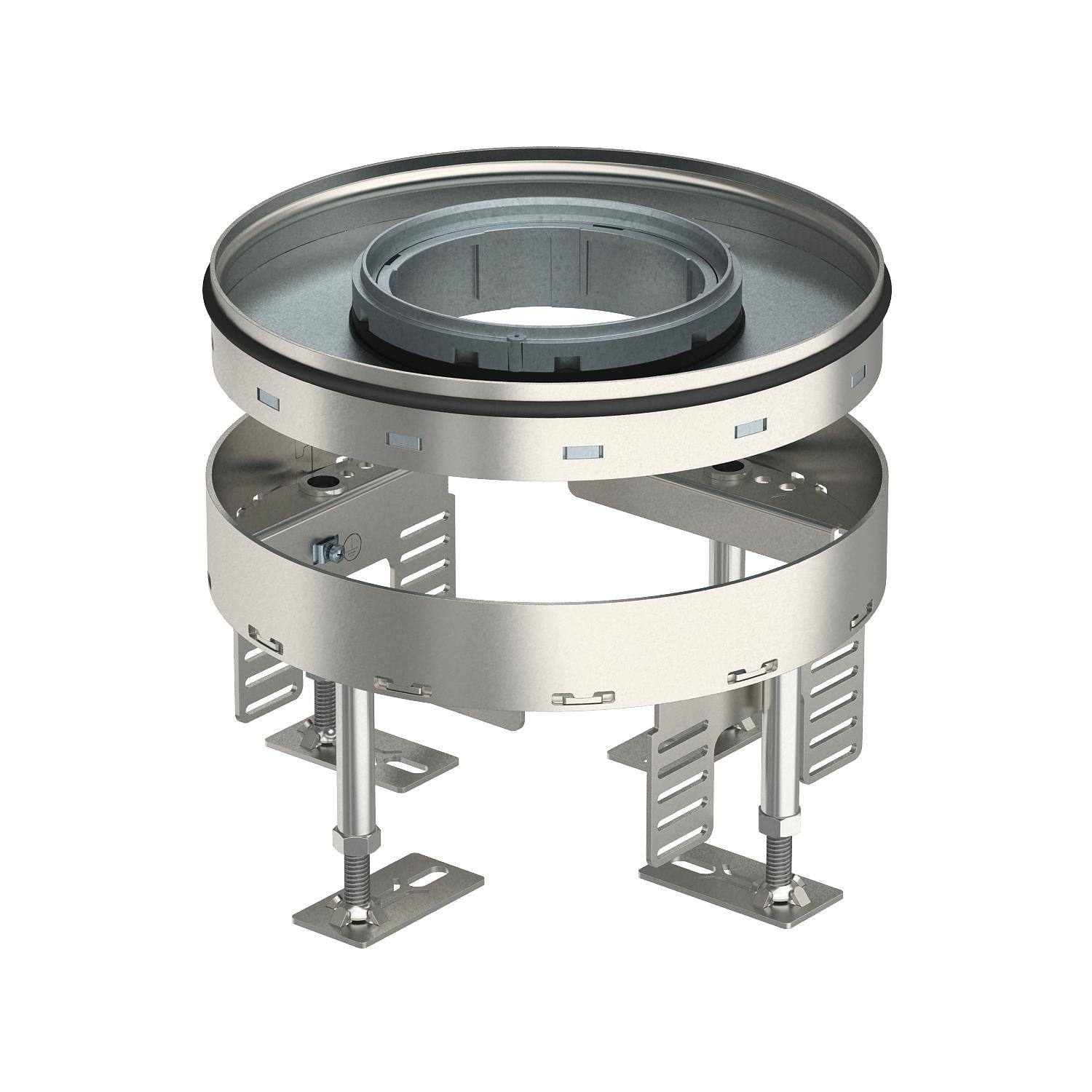

Регулируемая кассетная рамка с отверстием для тубуса, RKFR, из нержавеющей стали
Артикул, номер 7409424 | EAN 4012195869467
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета номинального размера R4 для трубы для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 2-секционная. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).
-
- Технические данные
-
Технические характеристики

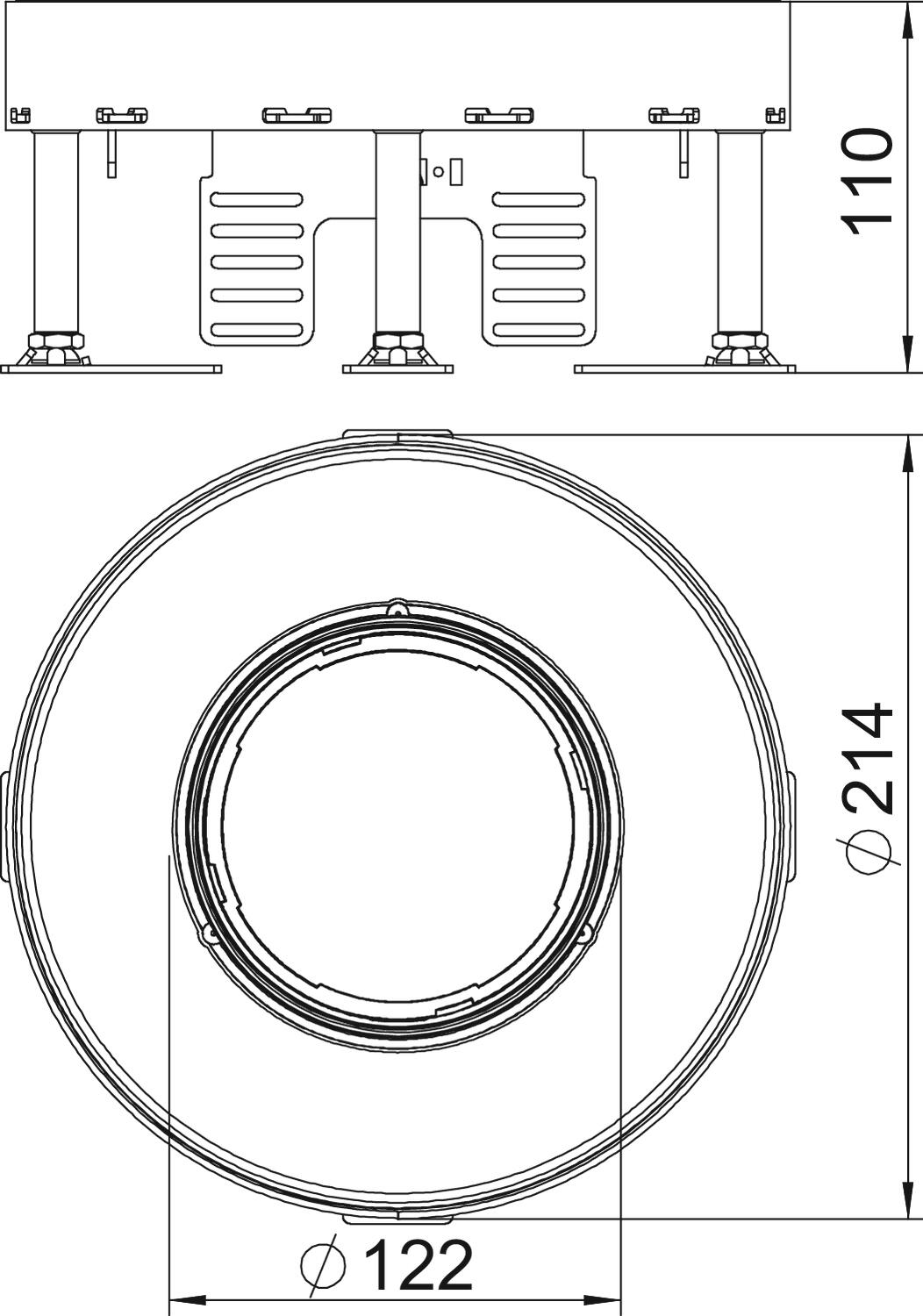

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 10.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 155 mm Высота пола мин. 110 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 110 mm Длина 214 mm Исполнение круглой формы Количество встраиваемых устройств 6 Количество монтажных коробок 2 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 110 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 215 Номинальный размер монтажных элементов R4 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер Ø215mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщины напольного покрытия 25 mm Уборка пола влажный Ширина 214 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук
Тубус с крышкой, без ручки, для кассетных рамок
TUK2 V 7428141 1 Штук
Тубус с выемкой для фрагмента напольного покрытия, с ручкой, для кассетных рамок
TUK2 G4 7428142 1 Штук
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук - Загрузки
-
Техническая спецификация RKFR2 4 V25 / 7409424 , 0.26MB , pdfПаспорт безопасности RKFR2 4 V25 / 7409424 , 0.05MB , pdfREACH Декларация соответствия RKFR2 4 V25 / 7409424 , 0.13MB , pdfRoHS Декларация соответствия RKFR2 4 V25 / 7409424 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по эксплуатации PF-G instructions for use , 2.00MB , pdfТекст для тендера для этого продукта не доступен.
