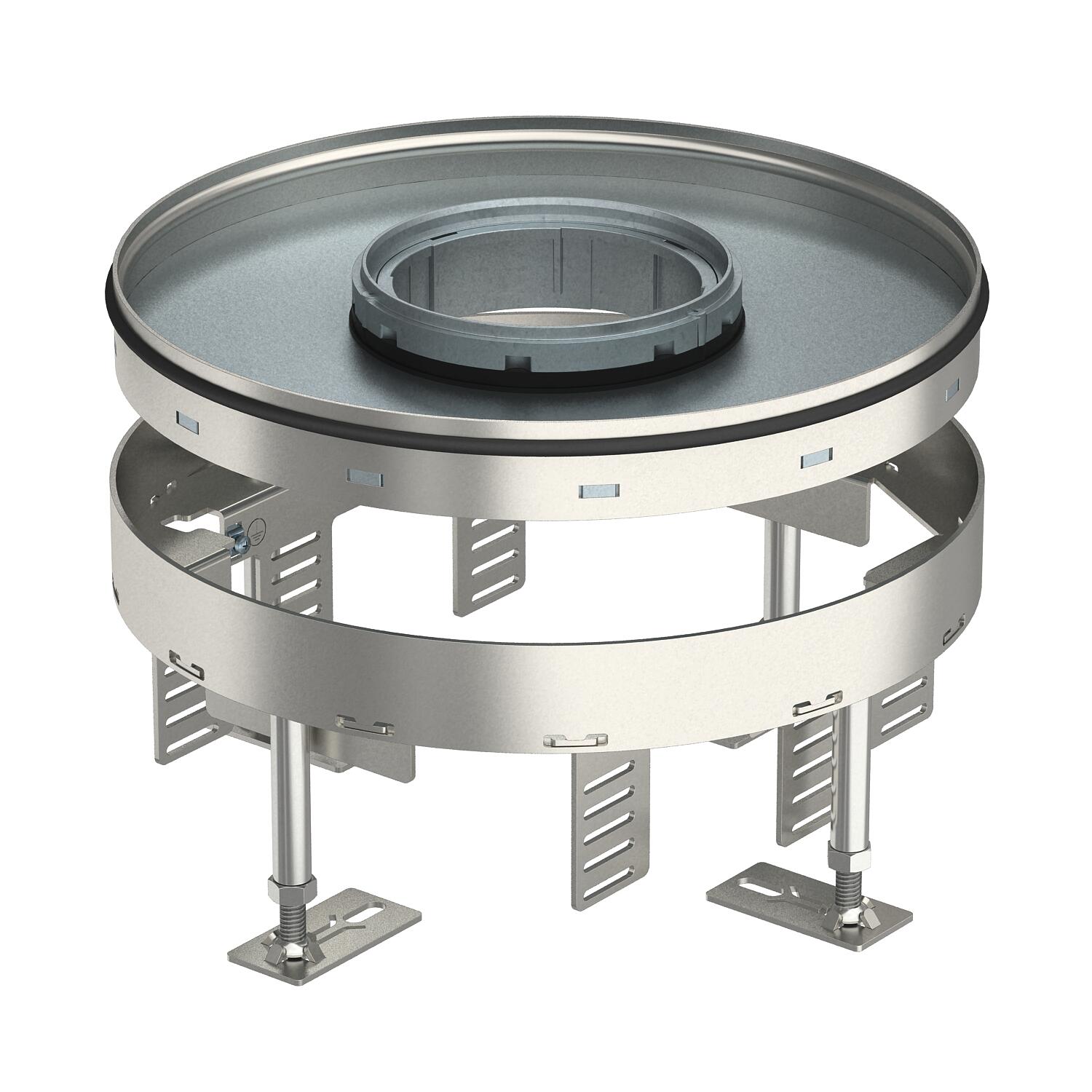

Регулируемая кассетная рамка с отверстием для тубуса, RKFR, из нержавеющей стали
Артикул, номер 7409428 | EAN 4012195869511
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета номинального размера R7 для трубы для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 3-секционная. Могут быть установлены 2 накладки APMT2 и одна APMT5. Можно установить до 10 электроустановочных изделий размером 45х45 мм (10 модулей серии Modul 45), с помощью 2 коробок UT3 и 1 коробки UT4.
-
- Технические данные
-
Технические характеристики

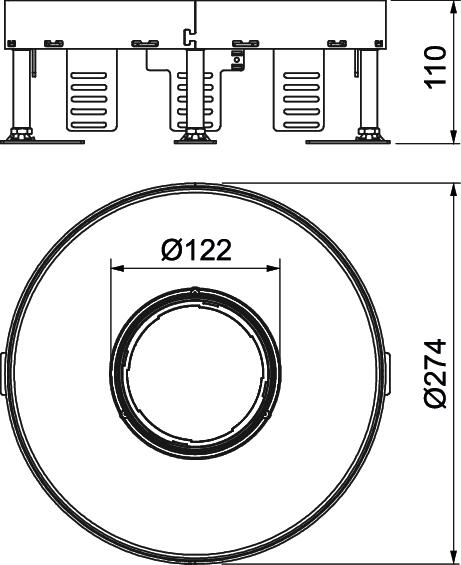

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 155 mm Высота пола мин. 110 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 110 mm Длина 274 mm Исполнение круглой формы Количество встраиваемых устройств 10 Количество монтажных коробок 3 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 110 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 275 Номинальный размер монтажных элементов R7 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер Ø275mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 / UT4 Толщины напольного покрытия 25 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 16,8327 кг CO2e / 1 Шт. Ширина 274 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR7
DUG 350-3 R7 7400533 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук - Загрузки
-
Техническая спецификация RKFR2 7 V25 / 7409428 , 0.23MB , pdfПаспорт безопасности RKFR2 7 V25 / 7409428 , 0.05MB , pdfREACH Декларация соответствия RKFR2 7 V25 / 7409428 , 0.13MB , pdfRoHS Декларация соответствия RKFR2 7 V25 / 7409428 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по эксплуатации PF-G instructions for use , 2.00MB , pdfТекст для тендера для этого продукта не доступен.
