Ревизионная кассетная рамка RKNUZD3 из латуни 110 | 95 | 25 | 4

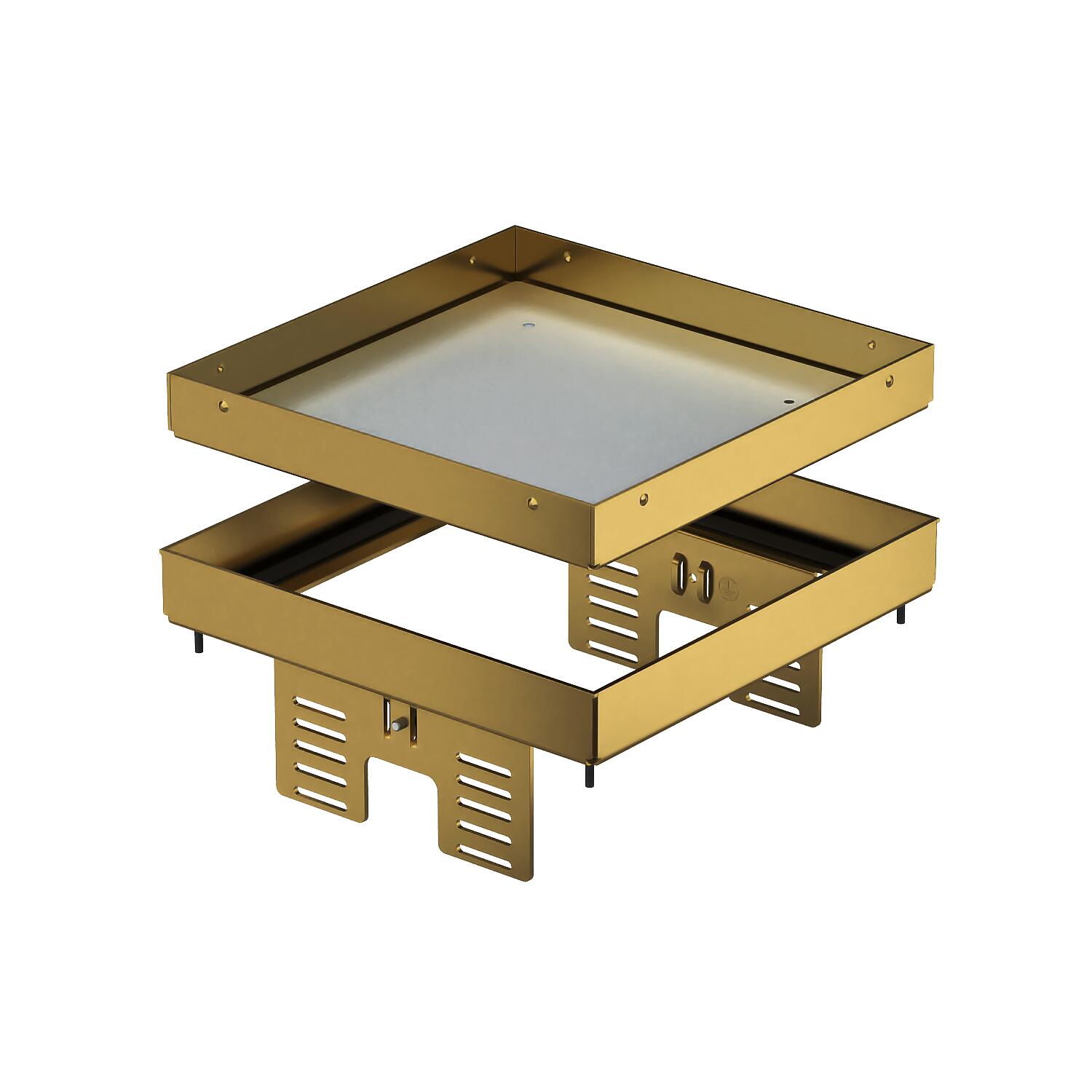

Ревизионная кассетная рамка RKNUZD3 из латуни

Артикул, номер 7409054 | EAN 4012195867845

Артикул, номер / Типы

Высота пола мин.

Размер h

Толщины напольного покрытия

Номинальный размер монтажных элементов	4

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета, глухая, для формирования ревизионного отверстия номинального размера 4 в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD250-3 или UZD350-3, каждая в комбинации с одной монтажной крышкой DUG../4, или в UGD250-3/4 или UGD350-3/4. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон. Подходит только для гладких напольных покрытий.
Регулируемая по высоте кассетная рамка (напольный лючок), глухая; применяется в качестве ревизионного
люка номинального размера 4 в полах с сухим или влажным типом уборки. Подходит толь-
ко для гладких напольных покрытий. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н

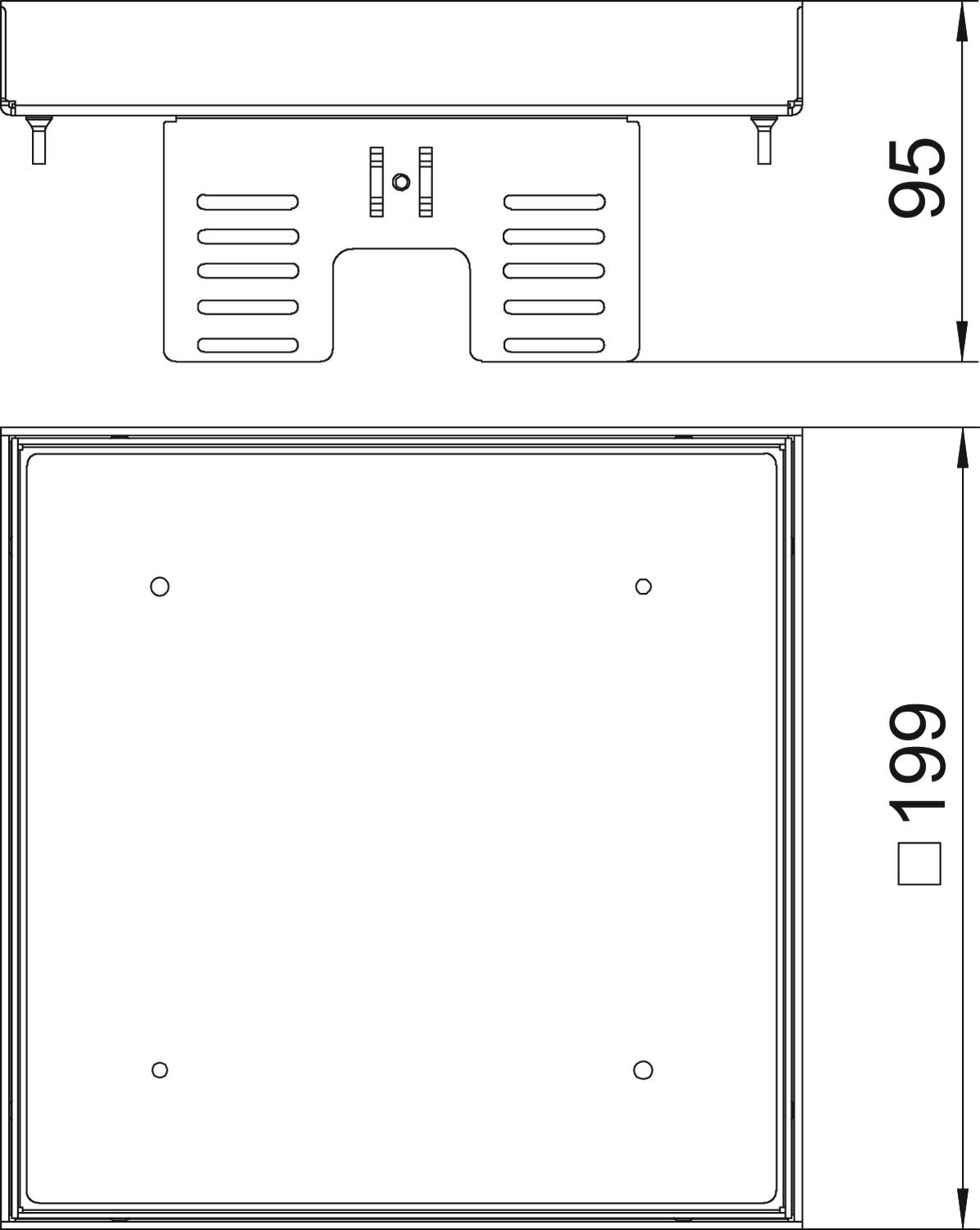

Высота	95 mm
Высота пола мин.	110 mm
Длина	199 mm
Длина, монтажный размер	201 mm
Исполнение	квадратные
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Без кабельного вывода
Коэффициент прочности	IK10
Материал	латунный
Монтажная глубина	110 mm
Монтажные рамки для установки монтажных коробок	нет

Номинальный размер монтажных элементов	4
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Размер	200x200mm
Размер h	95 mm
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT3
Толщины напольного покрытия	25 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	9,9349 кг CO2e / 1 Шт.
Ширина	199 mm
Ширина, монтажный размер	201 mm

Все виды

Все виды

Типы	Высота пола мин.	Размер h	Толщины напольного покрытия	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKN2 UZD3 4MS20	105 mm	90 mm	20 mm	4	7409052	Штук	1 Штук
RKN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409054	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3	NW 350-3 QK	7410544	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4	SK RK4	7404380	Штук	1 Штук
Монтажная крышка для регулируемой кассетной рамки номинального размера 4	DUG RK UAN 4	7428544	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4	DUG 350-3 4	7400505	Штук	1 Штук
