Указание: Этот товар снят с производства.

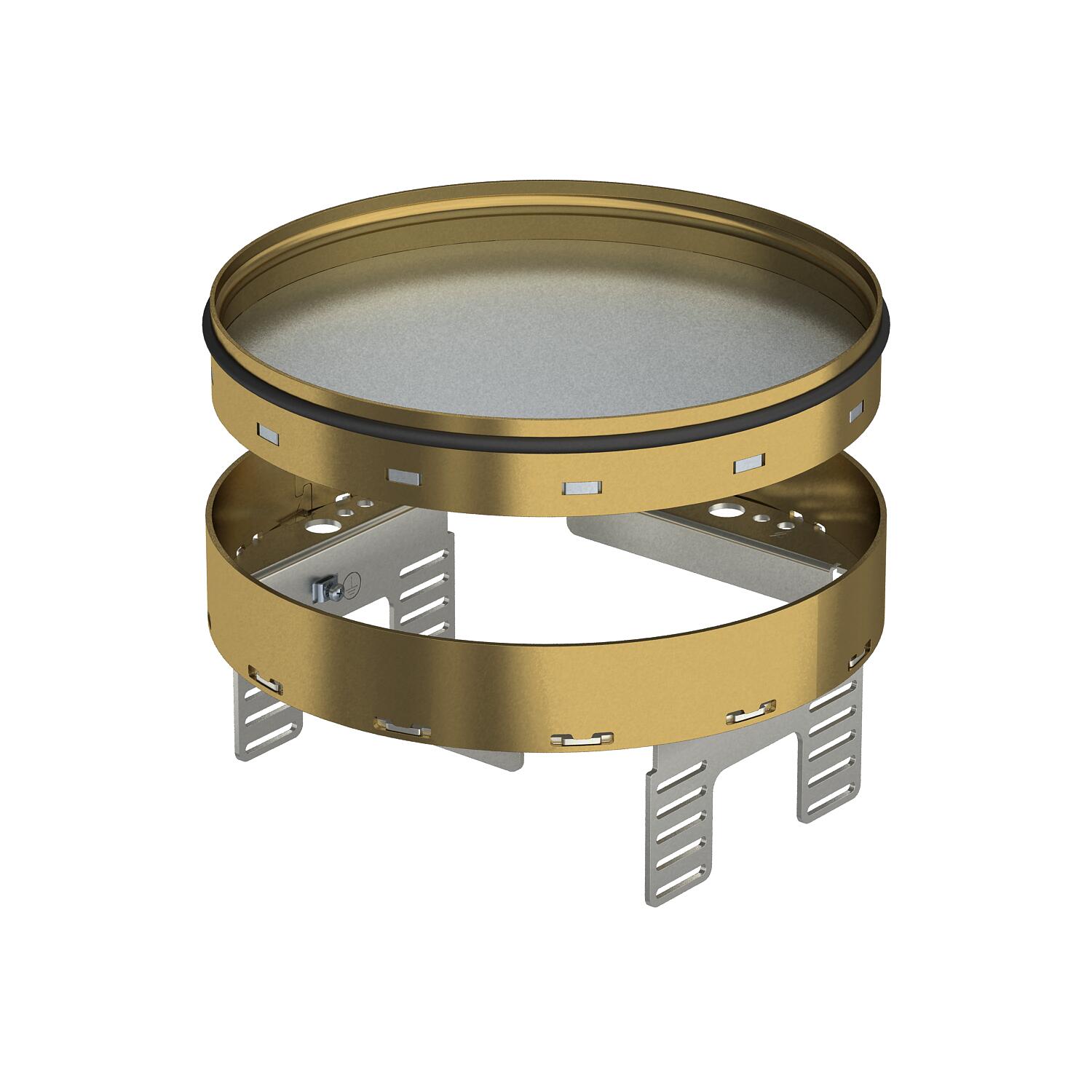

Ревизионная кассетная рамка RKRNUZD3, отсоединяемая, из латуни 94 | 25 | 94 | R4

Ревизионная кассетная рамка RKRNUZD3, отсоединяемая, из латуни

Артикул, номер 7409134 | EAN 4012195868507

Артикул, номер / Типы	7409134 / RKRN2UZD3R4MS25

Высота пола мин.	94 mm

Толщины напольного покрытия	25 mm

Размер h	94 mm

Номинальный размер монтажных элементов	R4

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета, глухая, для формирования ревизионного отверстия номинального размера R4 в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD250-3 или UZD350-3, каждая в комбинации с монтажной крышкой DUG..R4, или в UGD250-3R4 или UGD350-3R4. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон. Подходит только для гладких напольных покрытий.
Регулируемая по высоте кассетная рамка (напольный лючок), глухая; применяется в качестве ревизионного
люка номинального размера 4 в полах с сухим или влажным типом уборки. Подходит толь-
ко для гладких напольных покрытий. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н

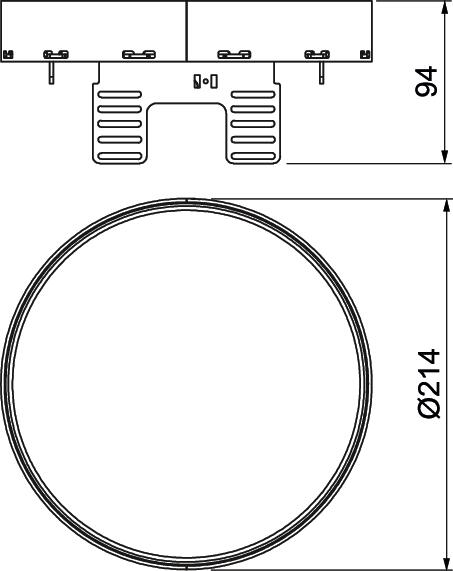

Высота	94 mm
Высота пола мин.	94 mm
Длина	214 mm
Исполнение	круглой формы
Конструкция для тяжелых нагрузок	нет
Коэффициент прочности	IK10
Материал	латунный
Монтажная глубина	104 mm
Монтажные рамки для установки монтажных коробок	нет
Монтажный диаметр	215

Номинальный размер монтажных элементов	R4
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет
Размер	Ø215mm
Размер h	94 mm
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT3
Толщины напольного покрытия	25 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	7,9671 кг CO2e / 1 Шт.
Ширина	214 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKRN2UZD3R4MS25	94 mm	25 mm	94 mm	R4	7409134	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3	NW 350-3 RK	7410556	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R4	SK RK4R	7404382	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR4	DUG 350-3 R4	7400517	Штук	1 Штук
