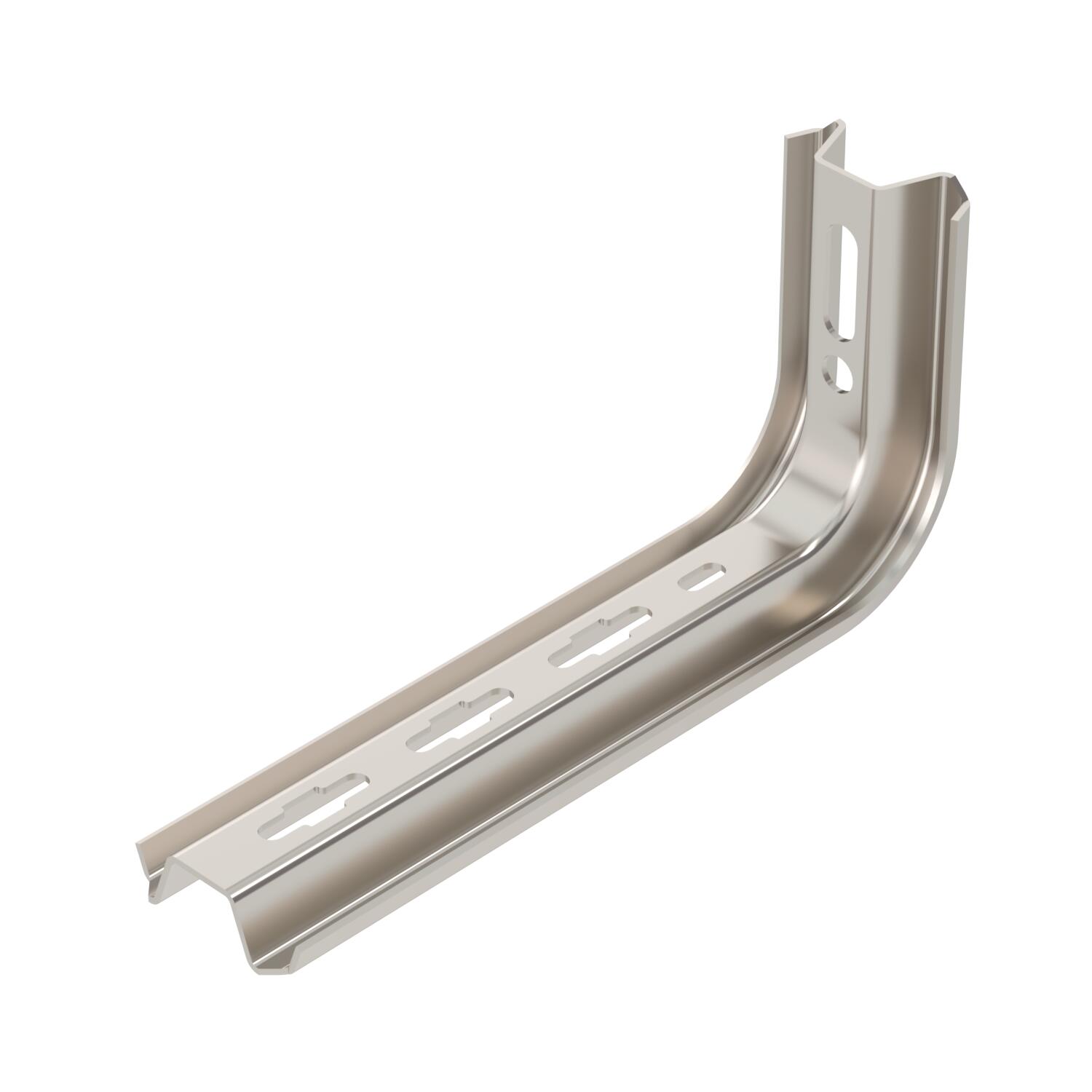

Стойка TP/настенный и опорный кронштейн А2
Артикул, номер 6364876 | EAN 4012195733164
- Описание продукта
-
Описание продуктаСтойка/кронштейн ТР для крепления на горизонтальных бетонных перекрытиях и стенах.
Если профиль крепится к потолку или усилителю, то для придания устойчивости конструкции необходимо установить распорку DS 4.
-
- Технические данные
-

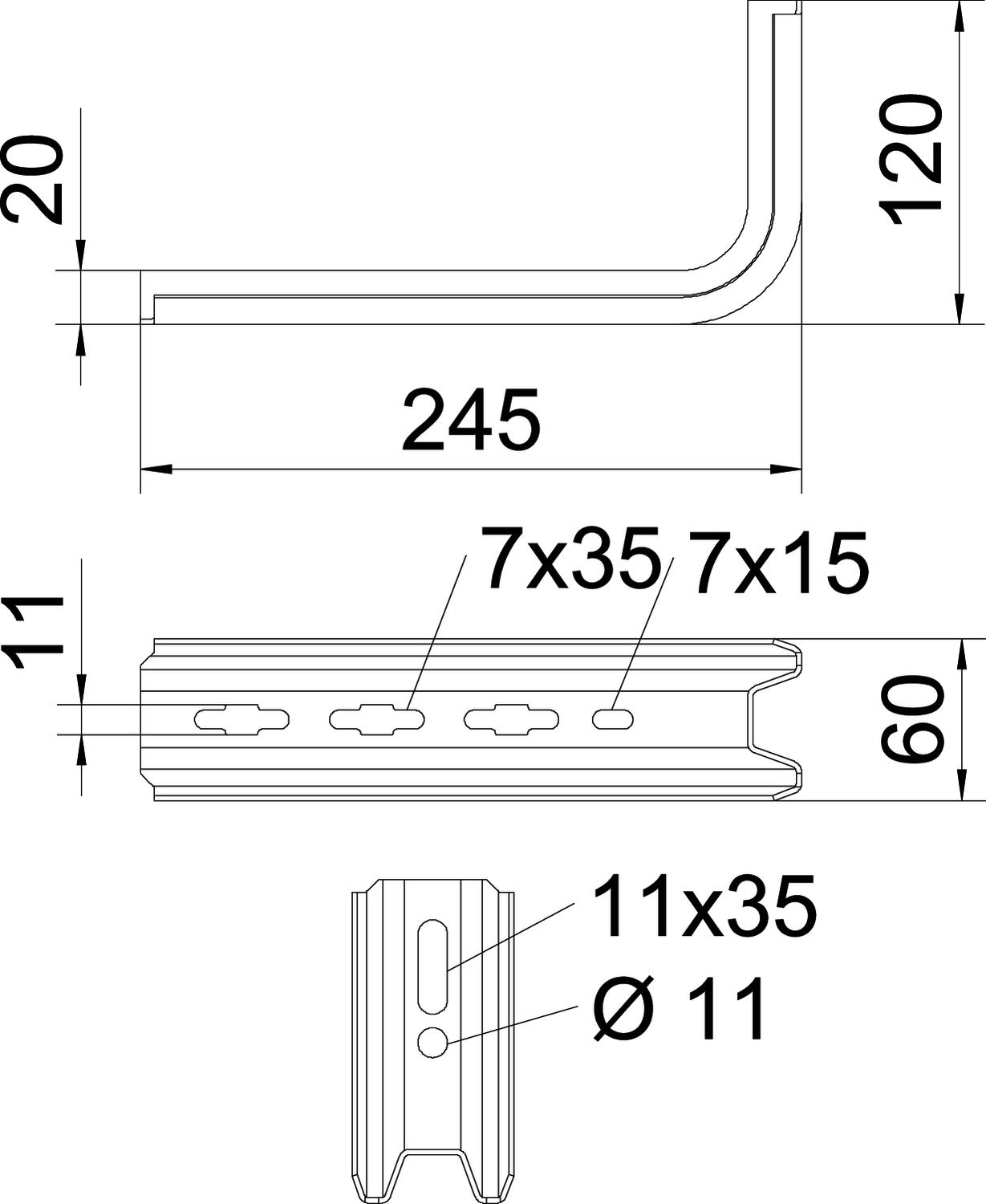

Размеры
Высота 120 mm Длина 245 mm для ширины макс. 200 mm для ширины мин. 200 Исполнение Настенный и опорный кронштейн Материал Нержавеющая сталь 1.4301 (304) Нагрузка (F) кН 0,9 kN Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер Н 120 mm Размер 245x60x120 Размер B 60 mm Размер L 245 mm Углеродный след CO2 (GWP) от колыбели до ворот 2,2624 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 60 mm Технические данные
Диаграмма нагрузки на кронштейн TPSA
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
TPS KS OR 6364625 10 Штук
Распорка А2
DS 4 A2 6416594 10 Штук - Загрузки
-
