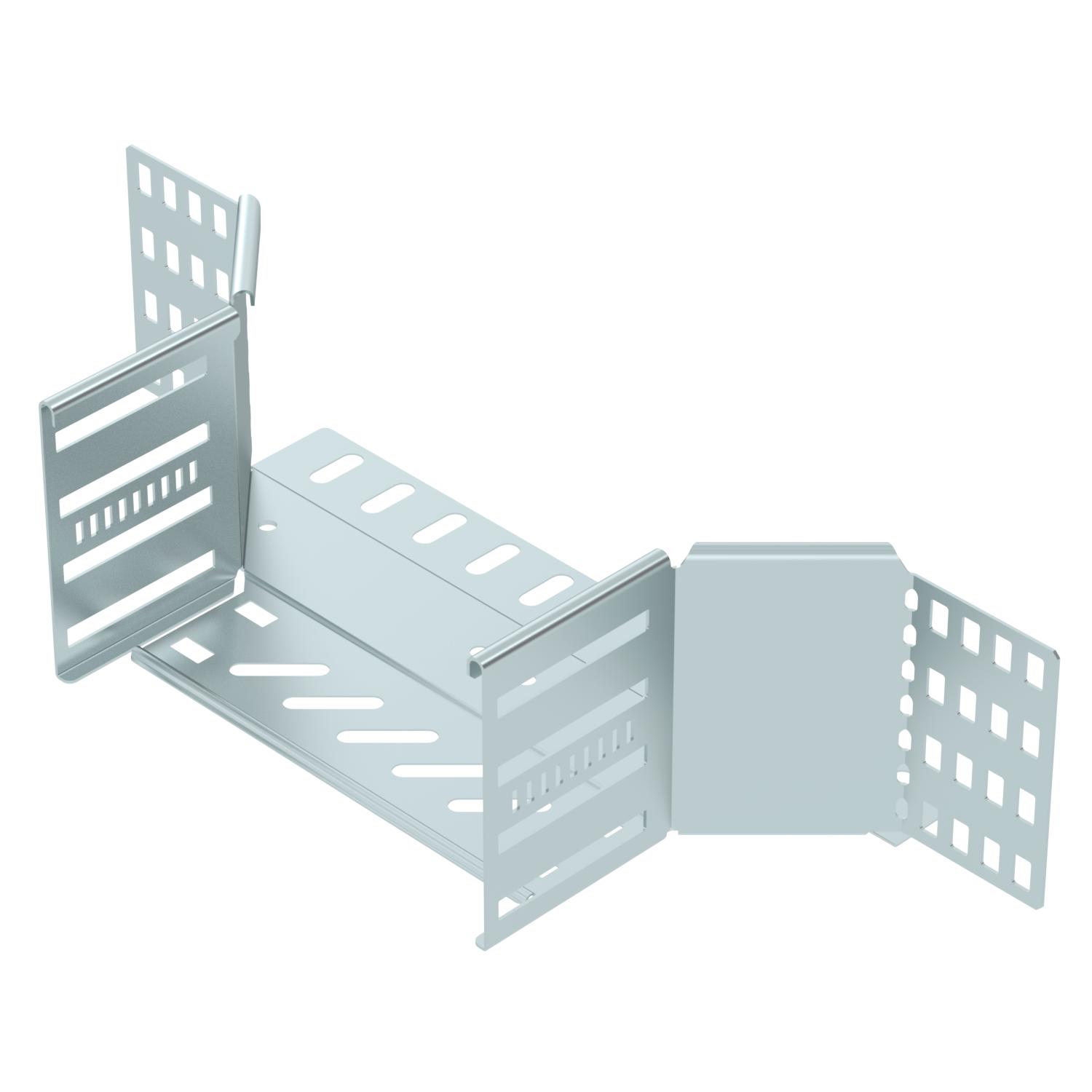

Т-образное/крестовое соединение 110 FS
Артикул, номер 6042155 | EAN 4012197337612
- Описание продукта
-
Описание продуктаТ-образное/крестовое соединение для создания горизонтального или крестообразного ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 110 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно использовать в помещении. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы на винтах/на зажимах Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер 110x200 Рекомендованное количество винтов 20 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Толщина материала пластины дна 0,8 mm Цвет цинковый Ширина ответвления 200 mm Размеры

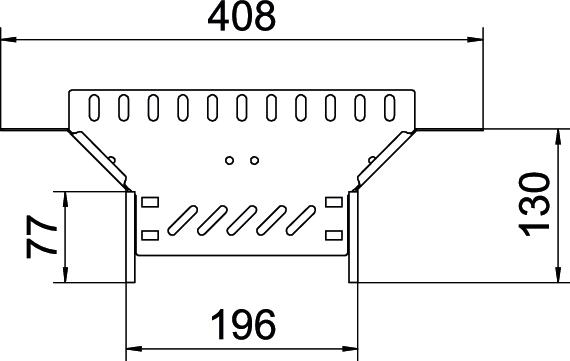

Высота 110 mm Размер B 200 mm Ширина 200 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,0046 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 2,0046 кг CO2e / 1 Шт. - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка Т-образного/крестового соединения FS
RAAD 200 FS 6042405 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук - Загрузки
-
Техническая спецификация RAA 120 FS / 6042155 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RAA 120 FS / 6042155 , 0.10MB , pdfЗаявление о соответствии для Великобритании RAA 120 FS / 6042155 , 0.09MB , pdfREACH Декларация соответствия RAA 120 FS / 6042155 , 0.12MB , pdfRoHS Декларация соответствия RAA 120 FS / 6042155 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
