Усиленный проволочный лоток SGR 55 A2
Артикул, номер 6000917 | EAN 4012196622139
- Описание продукта
-

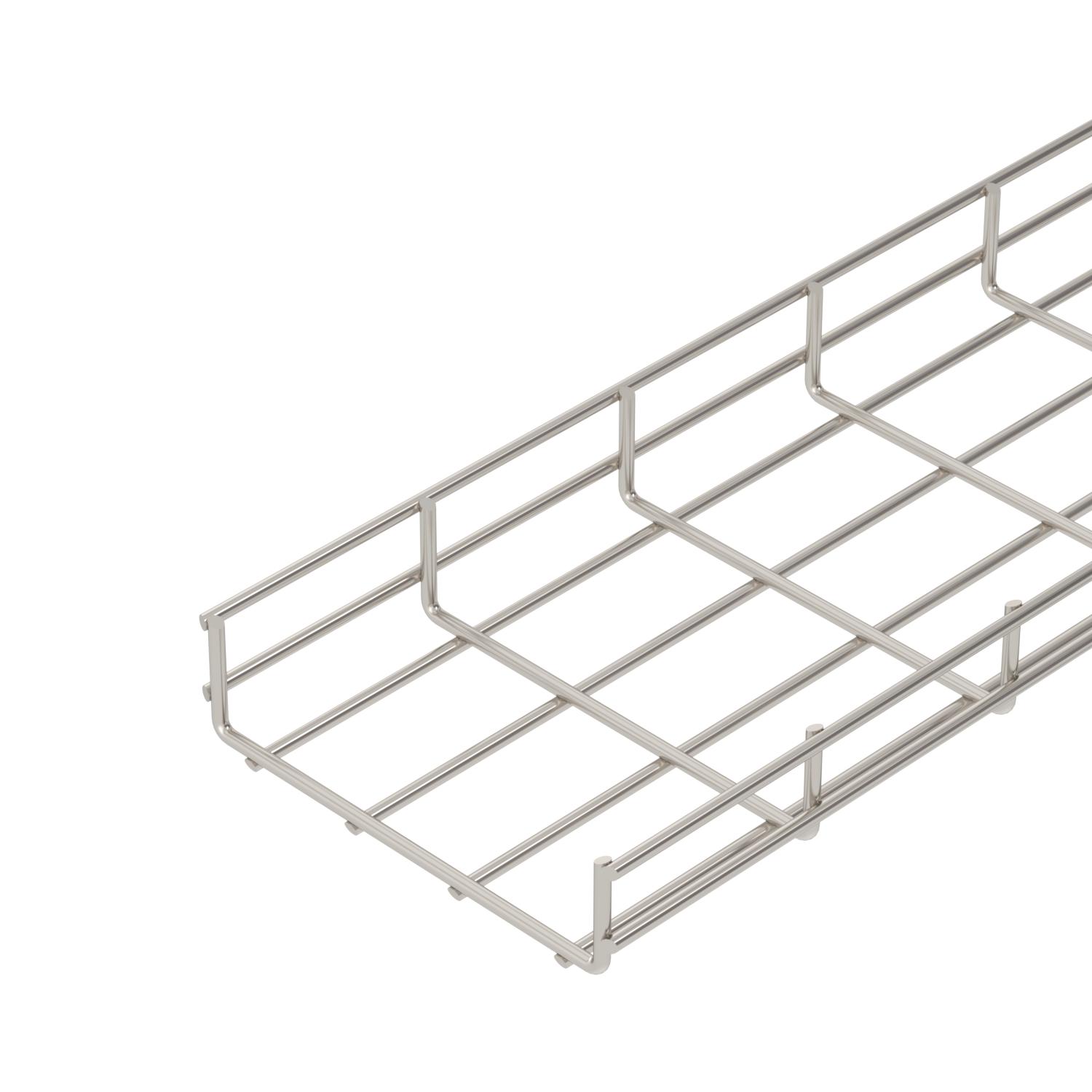

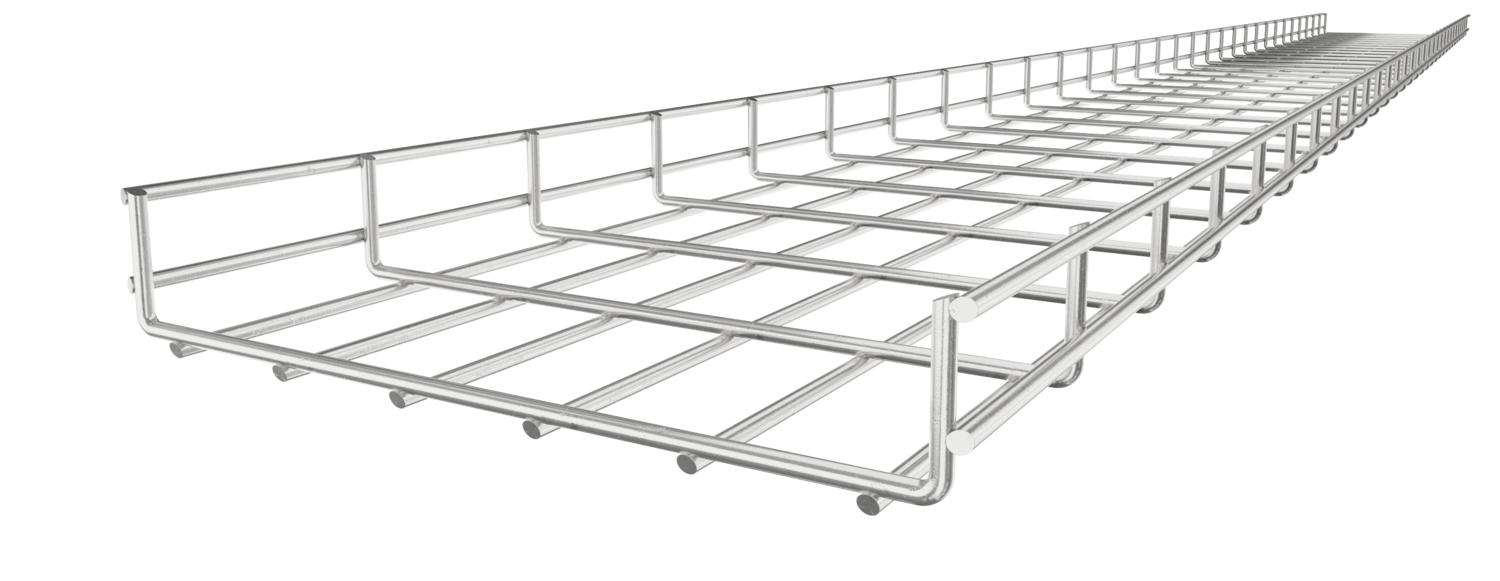

Описание продуктаПроволочный лоток из стальной проволоки, соединенной точечной сваркой, с боковыми стенками высотой 55 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
-
- Технические данные
-
Технические характеристики

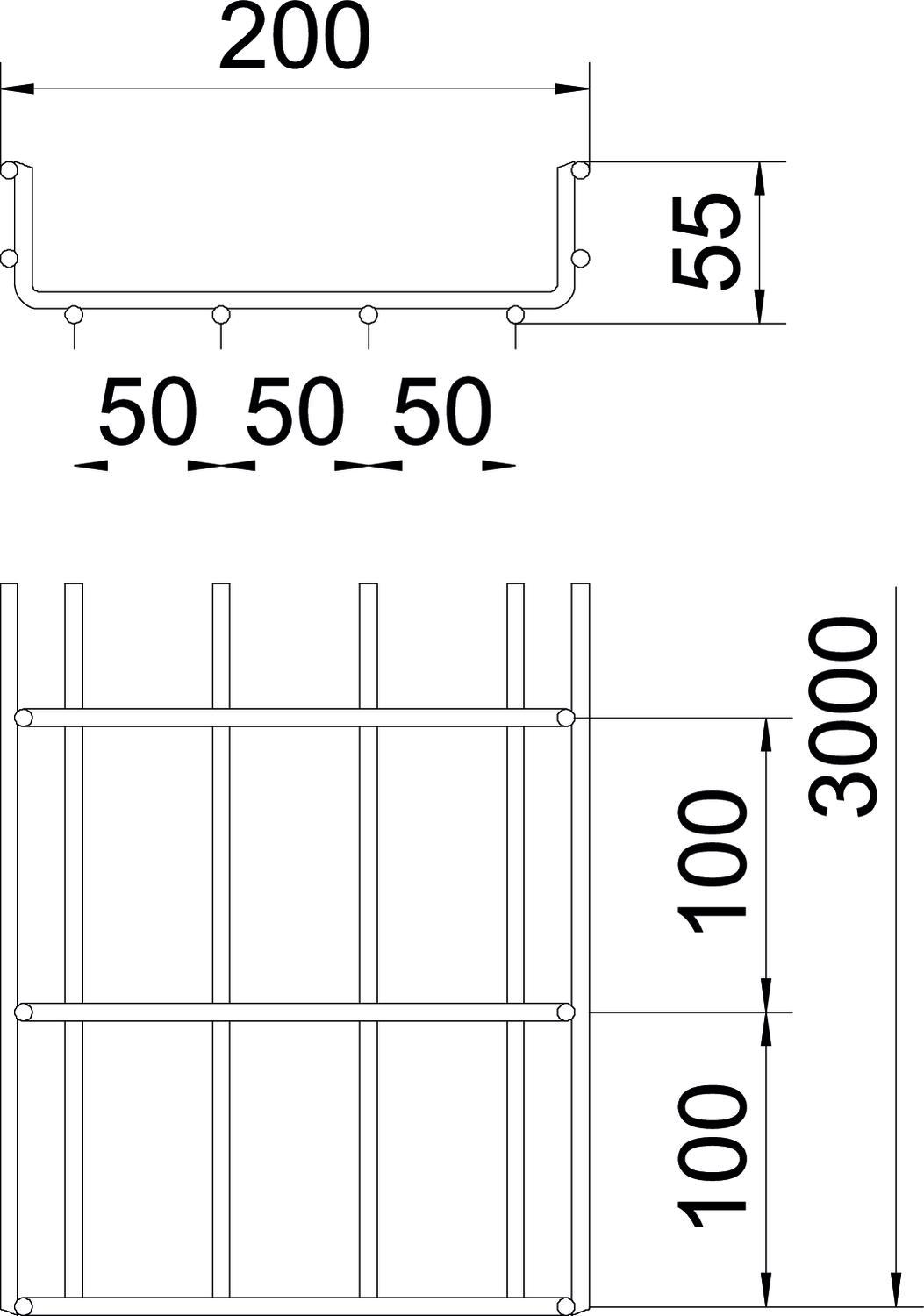

Вид соединителя кабеленесущей системы Привинчен Высота 55 mm Высота 2,17 in Диаметр проволоки 6 mm Длина 3000 mm Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Поверхность без обработки, дообработанный Полезное поперечное сечение 87 cm² Полезное поперечное сечение 8700 mm² Размер 55x200x3000 Размер B 200 mm Расстояние между опорами 1,0 м 2 kN/m Расстояние между опорами 1,0 м 0,75 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами 3,0 м 0,4 kN/m Расстояние между опорами: 1,5 м. 1,15 kN/m Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 11,7827 кг CO2e / 1 Метр Форма профиля U-образная форма Цвет цвета нержавеющей стали Ширина 200 mm Ширина 7,87 in Технические данные
Диаграмма нагрузки на проволочный лоток типа SGR 55
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Стыковой соединитель A2
GUV 6 A2 6016574 20 Штук
Крышка неперфорированная
DRLU 200 A2 6052831 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
SGR KS OR 6003758 500 Штук
Разделительная полочка 45 A2
TSG 45 A2 6062025 3 м
Фиксатор крышки универсальный A2
DKU A2 6065600 20 Штук
Кабельный отвод A2
KAB GR A2 6220145 10 Штук - Загрузки
-
Техническая спецификация SGR 55 200 A2 / 6000917 , 0.28MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС SGR 55 200 A2 / 6000917 , 0.10MB , pdfЭкологическая декларация (EPD) SGR 55 200 A2 / 6000917 , 1.48MB , pdfREACH Декларация соответствия SGR 55 200 A2 / 6000917 , 0.12MB , pdfRoHS Декларация соответствия SGR 55 200 A2 / 6000917 , 0.13MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, mesh cable tray systems , 9.62MB , pdf
