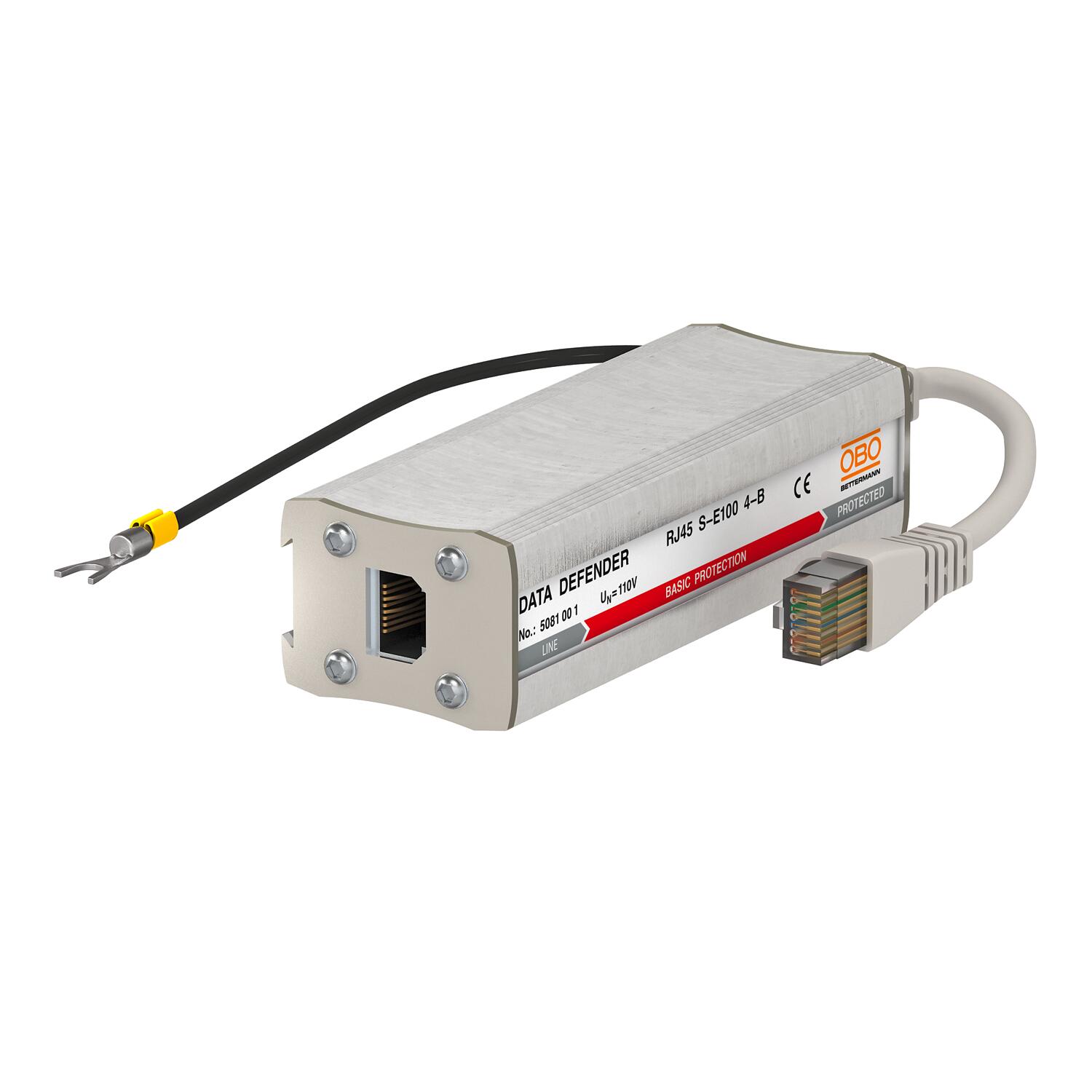

Устройство базовой защиты для 4-жильных систем передачи данных с разъемом RJ45
Артикул, номер 5081001 | EAN 4012196415748
- Описание продукта
-
Описание продуктаУстройство защиты канала данных для информационно-вычислительных систем
• в алюминиевом корпусе
• RJ45-коннектор
• с соединительным кабелем 150 мм со штекерами RJ45
• простой монтаж с помощью промежуточного штекера

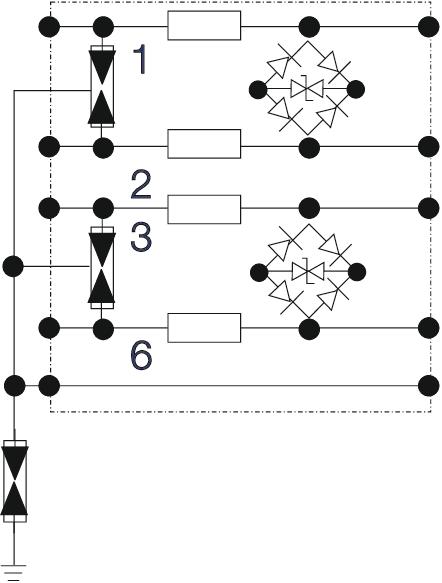

• 2-ступенчатая схема защиты
• Монтаж на DIN-рейке с комплектующимиDLS-BS (5082 38 2)
Применение: Витые пары, цепи управления, коммуникационные линии RJ45
-
- Технические данные
-
Технические характеристики
Kategorie Тип 1+2 / D1+C2 SPD в соответствии с IEC 61643-21 Класс I+II / D1+C2 Вид защиты IP40 Вносимое затухание (Insertion loss) ≤3 dB Диапазон рабочих температур макс. 80 °C Диапазон рабочих температур мин. -40 °C Емкость (жила-жила) <20 pF Емкость (жила-земля) <20 pF Заземление с помощью: Соединительный кабель Импульсный ток 0,5 kA Исполнение Базовая защита,4 жилы+зкран Количество контактов 4 Максимальное длительное напряжение AC 120 V Максимальное длительное напряжение DC 170 V Номинальный ток нагрузки AC 0,7 A Номинальный ток нагрузки DC 1 A Переход от зоны молниезащиты 0→2 Подключение экрана да Предельная частота 463 MHz Размер 170V Сигнализация на приборе без Сопротивление изоляции >1 GΩ Стандарт проведения испытаний IEC 61643-21 Ток утечки (10/350) [общий] 2,5 kA Ток утечки (8/20) [общий] 7,5 kA Углеродный след CO2 (GWP) от колыбели до ворот 1,4923 кг CO2e / 1 Шт. Уровень защиты жила – жила <700 V Уровень защиты жила – земля <850 V Устойчивость к воздействию импульсного тока жила – жила C2: 3 kV / 1,5 kA (8/20µs) Устойчивость к воздействию импульсного тока жила – земля C2: 3 kV / 1,5 kA (8/20µs) Устройство контроля разрядника нет Характеристика канала Ansi/EA CAT 5e Характеристика канала ISO/IEC Класс E Штекерная система RJ45 Экранирование непрямое - Все виды
-
