Устройство высокочувствительной защиты для 4-жильных систем передачи данных с разъемом RJ45 4 | Тонкая защита, 4 жилы+экран | | 6 | RJ45

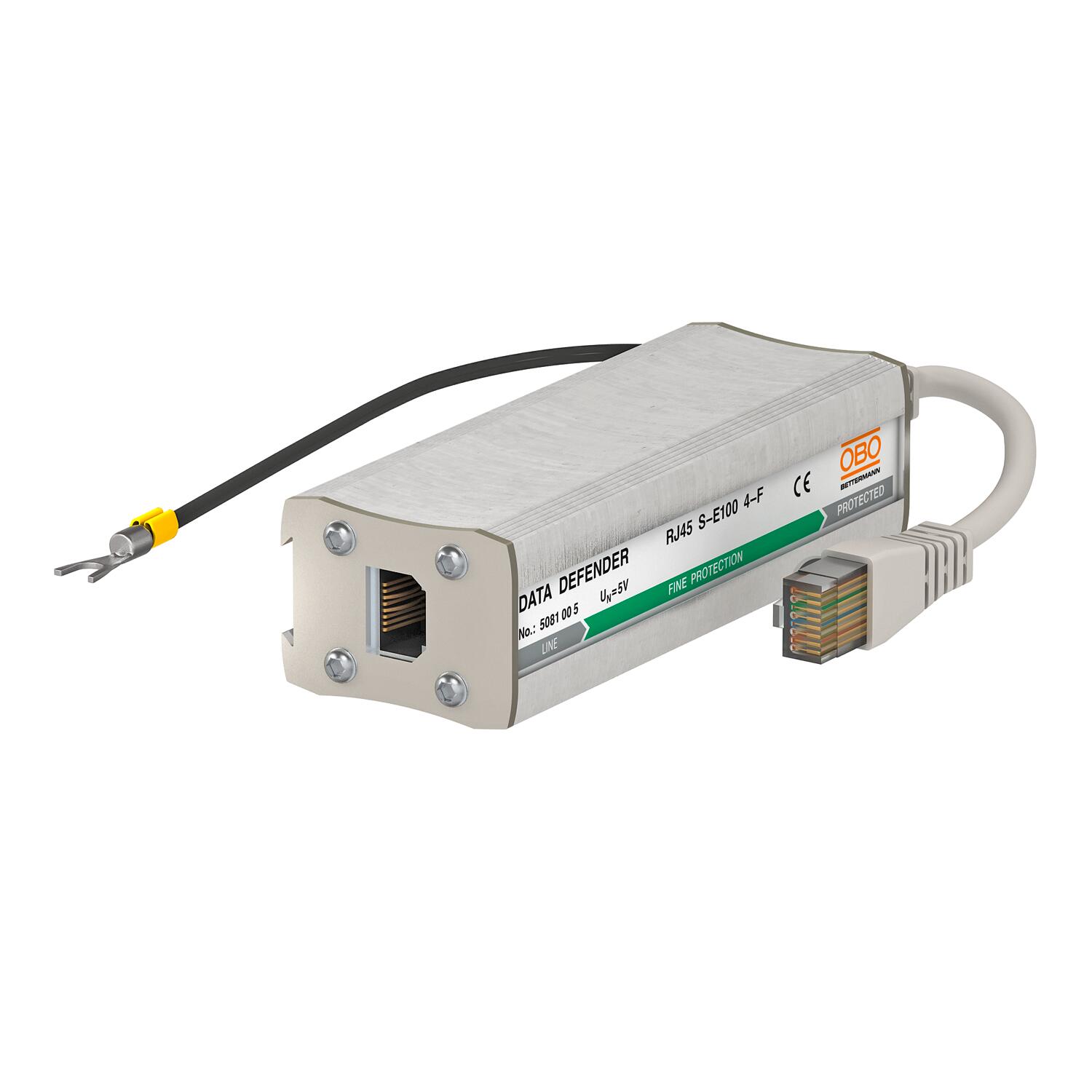

Устройство высокочувствительной защиты для 4-жильных систем передачи данных с разъемом RJ45

Артикул, номер 5081005 | EAN 4012196415762

Артикул, номер / Типы

Количество контактов	4

Исполнение

Максимальное длительное напряжение DC

Штекерная система	RJ45

Описание продукта

Описание продукта

Устройство защиты канала данных для информационно-вычислительных систем

• в алюминиевом корпусе

• RJ45-коннектор

• с соединительным кабелем 150 мм со штекерами RJ45

• простой монтаж с помощью промежуточного штекера

• 2-ступенчатая схема защиты

• Монтаж на DIN-рейке с комплектующимиDLS-BS (5082 38 2)

Применение: Витые пары, цепи управления, коммуникационные линии RJ45

Технические данные

Технические характеристики

Kategorie	Тип 2+3 / C2+C1
SPD в соответствии с IEC 61643-21	Класс II+III / C2+C1
Вид защиты	IP40
Вносимое затухание (Insertion loss)	≤3 dB
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Емкость (жила-жила)	<50 pF
Емкость (жила-земля)	<20 pF
Заземление с помощью:	Соединительный кабель
Исполнение	Тонкая защита, 4 жилы+экран
Количество контактов	4
Максимальное длительное напряжение AC	4,2 V
Максимальное длительное напряжение DC	6 V
Номинальный ток нагрузки AC	0,7 A
Номинальный ток нагрузки DC	1 A
Переход от зоны молниезащиты	2→3
Подключение экрана	да

Предельная частота	100 MHz
Размер	6.2V
Сигнализация на приборе	без
Сопротивление изоляции	>500 MΩ
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (8/20) [общий]	2,5 kA
Углеродный след CO2 (GWP) от колыбели до ворот	1,4923 кг CO2e / 1 Шт.
Уровень защиты жила – жила	<40 V
Уровень защиты жила – земля	<750 V
Устойчивость к воздействию импульсного тока жила – жила	C1: 1 kV / 0,5 kA (8/20µs)
Устойчивость к воздействию импульсного тока жила – земля	C1: 1 kV / 0,5 kA (8/20µs)
Устройство контроля разрядника	нет
Характеристика канала Ansi/EA	CAT 5e
Характеристика канала ISO/IEC	Класс E
Штекерная система	RJ45
Экранирование	непрямое

Все виды

Все виды

Типы	Количество контактов	Исполнение	Максимальное длительное напряжение DC	Штекерная система	Артикул, номер	Количество	Наименьшая единица продажи
RJ45 S-E100 4-B	4	Базовая защита,4 жилы+зкран	170 V	RJ45	5081001	Штук	1 Штук
RJ45 S-E100 4-C	4	Комбинированная защита, 4 жилы+экран	6 V	RJ45	5081003	Штук	1 Штук
RJ45 S-E100 4-F	4	Тонкая защита, 4 жилы+экран	6 V	RJ45	5081005	Штук	1 Штук
