УЗИП 4-полюсный, для сетей 48 В, для взрывоопасных зон 4 | 41 | 58 | Зажим

УЗИП 4-полюсный, для сетей 48 В, для взрывоопасных зон

Артикул, номер 5098452 | EAN 4012195848530

Артикул, номер / Типы

Количество контактов	4

Максимальное длительное напряжение AC

Максимальное длительное напряжение DC

Штекерная система	Зажим

Описание продукта

Описание продукта

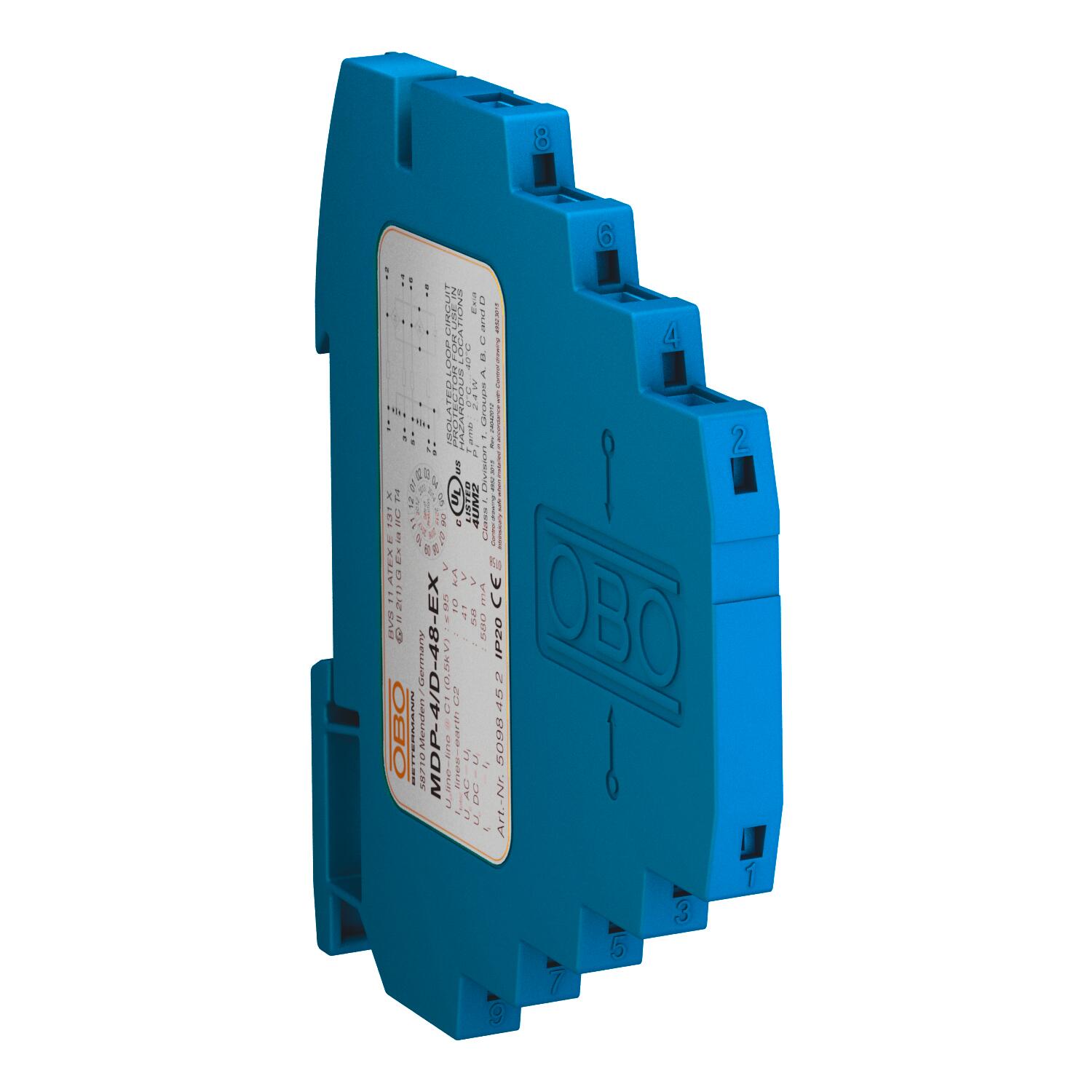

MDP-4 D...-EX : Молниезащитный барьер для измерительных систем

• Устройство защиты для многожильных систем
• Прямое заземление экрана с помощью соединительных клемм без винтов

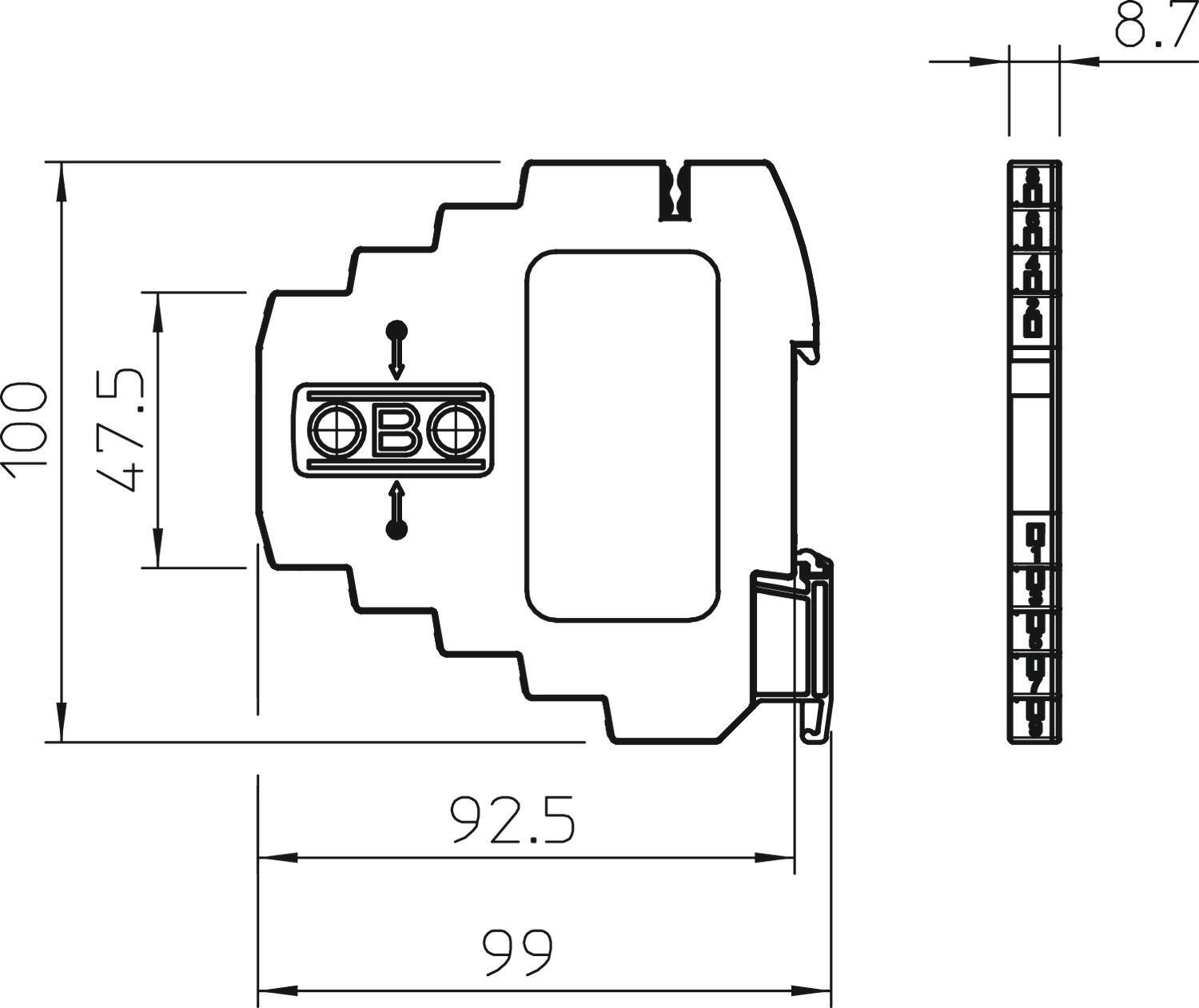

• Компактная ширина всего 8,7 мм
• Широкий частотный диапазон 0-100 МГц
• Сертификат ATEX: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• Сертификат UL (4UM2)
Применение: универсальное применение на профильной монтажной рейке 35 мм в любом стандартном корпусе распределителя.

Технические данные

Технические характеристики

ATEX-допуск	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Kategorie	Тип 1+2+3 / D1+C2+C1
SPD в соответствии с IEC 61643-21	Класс I+II+III / D1+C2+C1
Zulassungen	UL
Вид защиты	IP20
Вносимое затухание (Insertion loss)	≤3 dB
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Емкость (жила-жила)	< 40 pF
Заземление с помощью:	DIN-рейка
Количество контактов	4
Контакт связи	нет
Максимальное длительное напряжение AC	41 V
Максимальное длительное напряжение DC	58 V
Номинальное напряжение	48 V
Номинальный ток нагрузки AC	0,4 A
Номинальный ток нагрузки DC	0,58 A
Переход от зоны молниезащиты	0→3
Подключение экрана	да
Последовательное сопротивление на жилу	2,35 Ω ± 5 %
Предельная частота	100 MHz

Размер	48V
Сечение гибкого соединительного кабеля макс.	2,5 mm²
Сечение гибкого соединительного кабеля мин.	0,14 mm²
Сечение жесткого соединительного кабеля макс.	2,5 mm²
Сечение жесткого соединительного кабеля мин.	0,14 mm²
Сечение многожильного соединительного кабеля макс.	1,5 mm²
Сечение многожильного соединительного кабеля мин.	0,14 mm²
Сигнализация на приборе	отсутствует
Сопротивление изоляции	>100 MΩ
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (10/350) [общий]	D1: 2 kA
Ток утечки (8/20) [общий]	10 kA
Углеродный след CO2 (GWP) от колыбели до ворот	0,1887 кг CO2e / 1 Шт.
Уровень защиты жила – жила	< 95 V
Уровень защиты жила – земля	<800 V
Устойчивость к воздействию импульсного тока жила – жила	C1: 0,5 KV / 0,25 kA (8/20µs)
Устойчивость к воздействию импульсного тока жила – земля	C2: 5 KV / 2,5 kA (8/20µs)
Устройство контроля разрядника	нет
Цвет	синий
Штекерная система	Зажим
Экранирование	прямое

Все виды

Все виды

Типы	Количество контактов	Максимальное длительное напряжение AC	Максимальное длительное напряжение DC	Штекерная система	Артикул, номер	Количество	Наименьшая единица продажи
MDP-4 D-5-EX	4	7 V	10 V	Зажим	5098412	Штук	1 Штук
MDP-4 D-24-EX	4	20 V	28 V	Зажим	5098432	Штук	1 Штук
MDP-4 D-48-EX	4	41 V	58 V	Зажим	5098452	Штук	1 Штук
