Указание: Этот товар снят с производства.
Вертикальный лоток лестничного типа для средних нагрузок, длина 6 м NS
Артикул, номер 6207997 | EAN 4012195695608
- Описание продукта
-

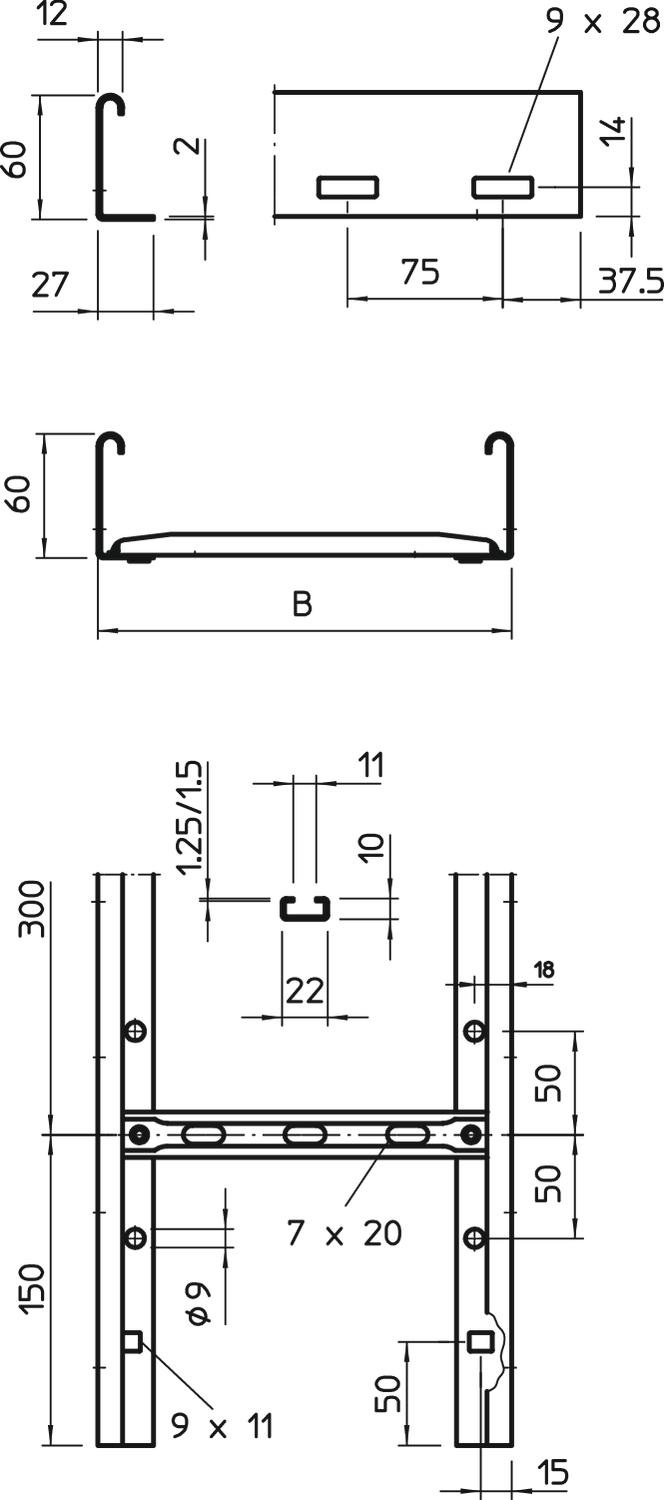

Описание продуктаКабельный лестничный лоток, высота боковой стенки 60 мм, с клепаным открытой вверх перекладиной с C-профилем. Загнутая боковая стенка для усиления конструкции и защиты кромок. Крепление на кронштейн производится с помощью фиксаторов типа LKS 40. Размер шлица в поперечине составляет 11 мм, подходящий тип зажимной скобы 2056/ N.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Высота 60 mm Длина 6000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 24800 mm² Полезное поперечное сечение 248 cm² Размер 60x500x6000 Размер 60x500x6000 Расстояние между опорами 1,0 м 2 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,6 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Расстояние между перекладинами 300 mm Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 8,7387 кг CO₂e / 1 Метр Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа SLG 60 NS
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
