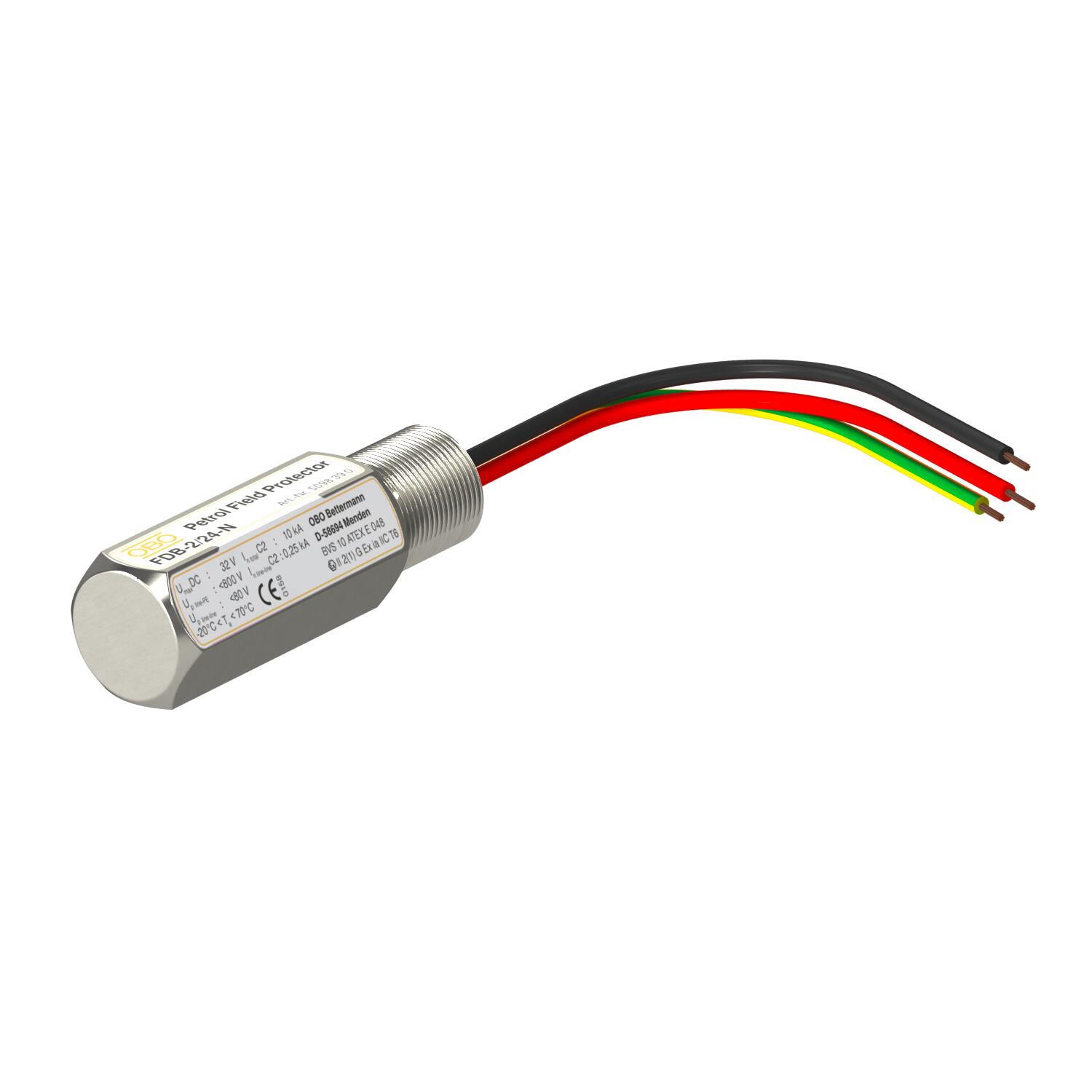

Защитное устройство для сенсоров во взрывоопасных зонах, 2-полюсное, для сетей 24 В

Артикул, номер 5098390 | EAN 4012195683384

Артикул, номер / Типы

Количество контактов

Исполнение

Максимальное длительное напряжение AC	22 V

Максимальное длительное напряжение DC	32 V

Описание продукта

Описание продукта

Устройство защиты от перенапряжений для измерительных цепей и магистральных систем:
• различные варианты соединения (с метрической резьбой / резьбой NPT)
• малый уровень защиты при высокой токовой нагрузке
• для простого монтажа в периферийных устройствах
• достаточная собственная емкость и индуктивность
• простой монтаж устройства
Применение: проточные датчики, датчики температуры

Технические данные

Технические характеристики

ATEX-допуск	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Kategorie	Тип 2+3 / C2+C1
SPD в соответствии с IEC 61643-21	Класс II+III / C2+C1
Вид защиты	IP65/67
Диапазон рабочих температур макс.	70 °C
Диапазон рабочих температур мин.	-20 °C
Емкость (жила-жила)	< 17 pF
Емкость (жила-земля)	< 26 pF
Заземление с помощью:	Соединительный кабель
Исполнение	2-полюсное; с резьбой NPT
Количество контактов	2
Контакт связи	нет
Максимальное длительное напряжение AC	22 V
Максимальное длительное напряжение DC	32 V

Материал корпуса	V2A
Монтаж входа / выхода	1/2" NPT
Монтаж стороны поля / устройства:	Соединительная линия 1,5 мм² Длина ~ 250 мм
Переход от зоны молниезащиты	1→3
Проверенная на взрывозащищенность конструкция	да
Размер	32V
Сигнализация на приборе	отсутствует
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (8/20) [общий]	10 kA
Углеродный след CO2 (GWP) от колыбели до ворот	0,0039 кг CO2e / 1 Шт.
Уровень защиты жила – жила	<80 V
Уровень защиты жила – земля	<800 V
Устойчивость к воздействию импульсного тока жила – жила	C1: 0,5 kV / 0,25 kA (8/20µs)
Устойчивость к воздействию импульсного тока жила – земля	C2: 5 kV / 2,5 kA (8/20µs)

Все виды

Все виды

Типы	Количество контактов	Исполнение	Максимальное длительное напряжение AC	Максимальное длительное напряжение DC	Артикул, номер	Количество	Наименьшая единица продажи
FDB-2 24-M	2	2-полюсное; с метрической резьбой	22 V	32 V	5098380	Штук	1 Штук
FDB-3 24-M	3	3-полюсное; с метрической резьбой	22 V	32 V	5098382	Штук	1 Штук
FDB-2 24-N	2	2-полюсное; с резьбой NPT	22 V	32 V	5098390	Штук	1 Штук
FDB-3 24-N	3	3-полюсное; с резьбой NPT	22 V	32 V	5098392	Штук	1 Штук
