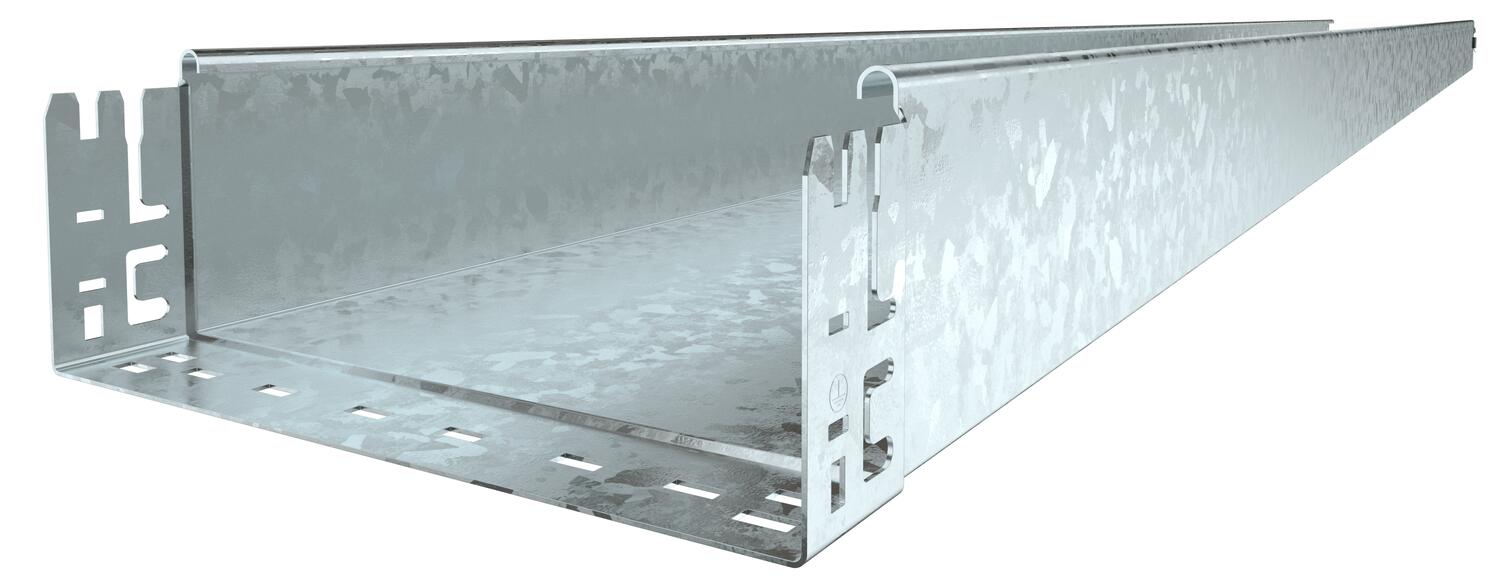

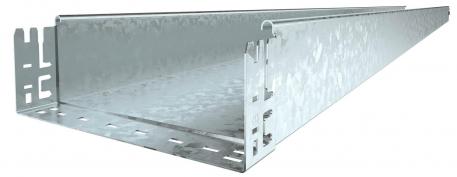

Кабельный лоток SKS-Magic® 110, неперфорированный, FT
Артикул, номер 6059853 | EAN 4012195834045
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 110 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 108 cm² Полезное поперечное сечение 10800 mm² Размер 110x100x3050 Размер B 100 mm Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 9,7518 кг CO2e / 1 Метр Цвет цинковый Ширина 100 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKSMU 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic DD
KTSMV 110 DD 6069112 1 Штук
Крышка с поворотным фиксатором
DRL 100 FT 6051340 3 м
Угловая секция 45° 110 FT
RB 45 110 FT 6036330 1 Штук
Угловая секция 90° 110 FT
RB 90 110 FT 6036830 1 Штук
Угловая секция с возможностью регулировки угла 110 FT
RB W 110 FT 6037320 1 Штук
Т-образное/крестовое соединение 110 FT
RAA 110 FT 6042251 1 Штук
Т-образная секция 110 FT
RT 110 FT 6038320 1 Штук
Крестообразное ответвление 110 FT
RK 110 FT 7027451 1 Штук
Крышка с поворотным фиксатором
DRL 100 DD 6052703 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м
Угловая секция 45° Magic 110 FT
RBM 45 110 FT 6041780 1 Штук
Угловая секция 90° Magic 110 FT
RBM 90 110 FT 6041860 1 Штук - Загрузки
-
