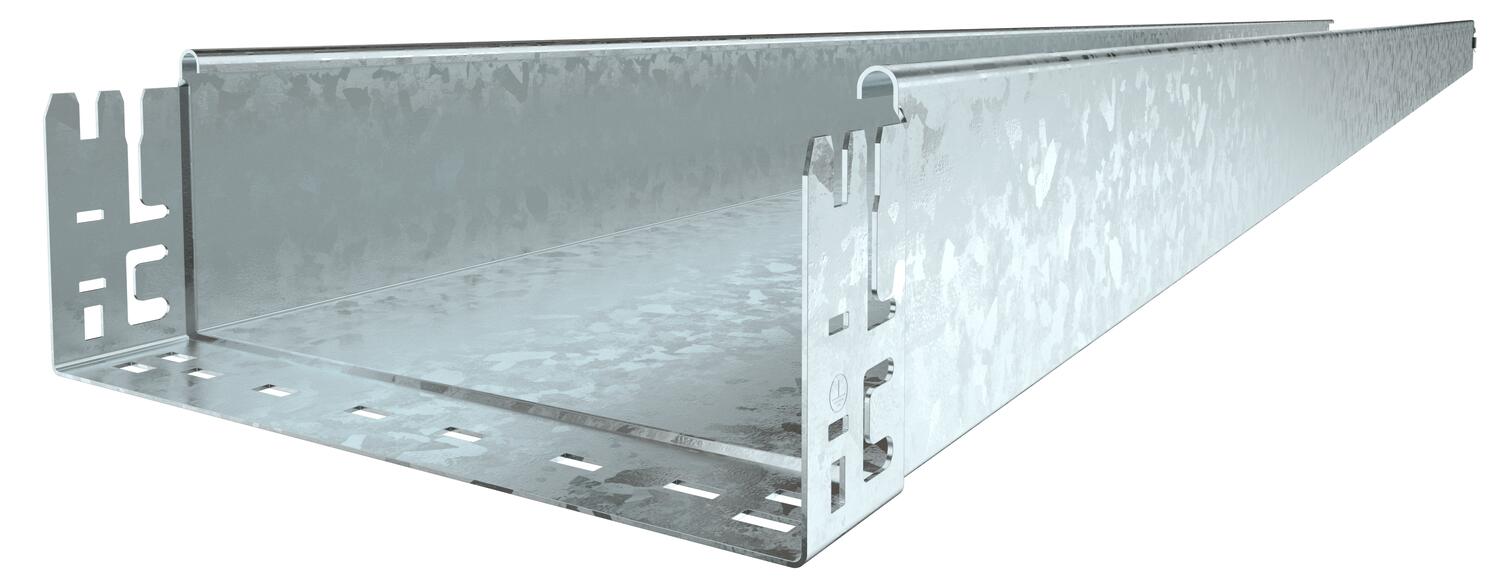

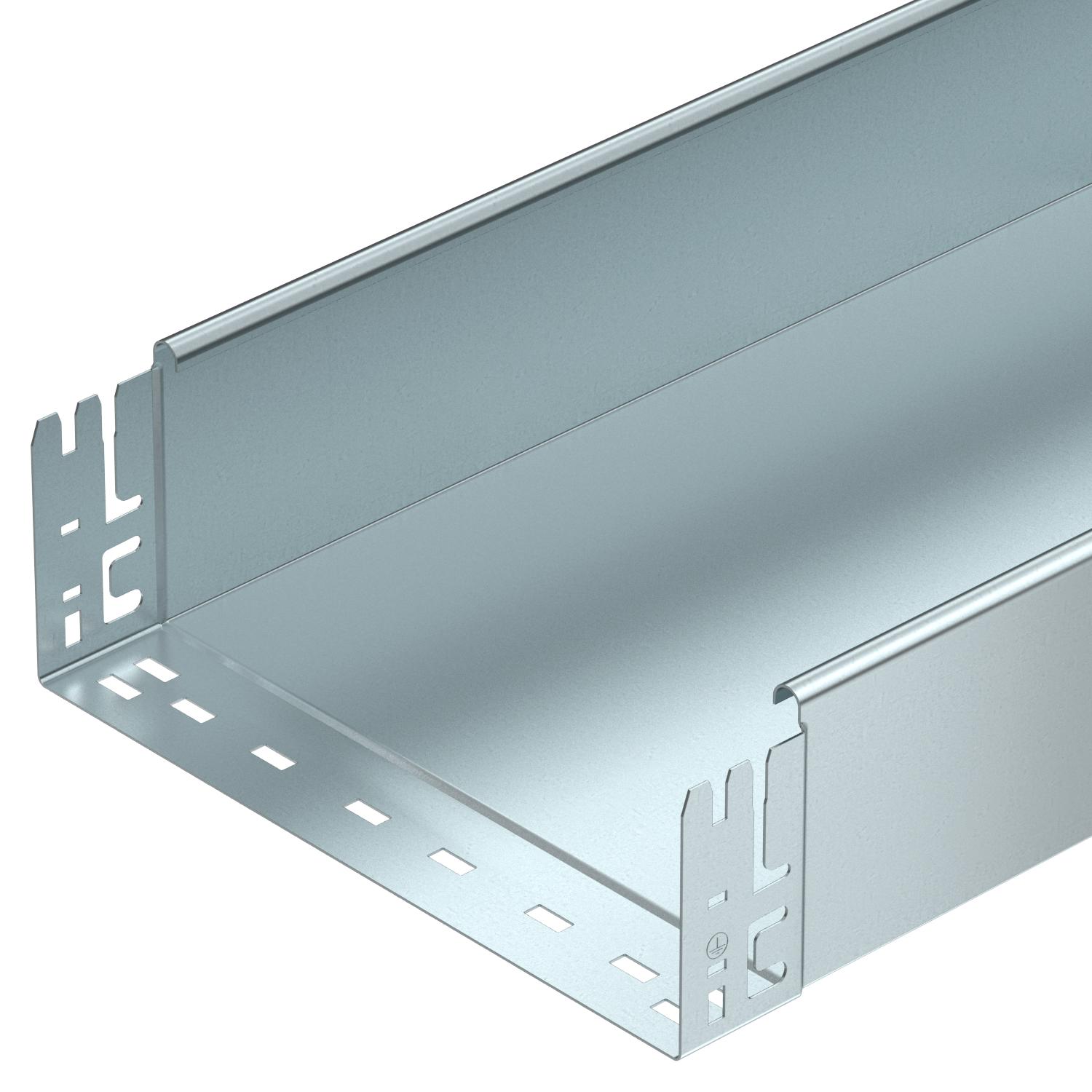

Кабельный лоток SKS-Magic® неперфорированный
Артикул, номер 6059865 | EAN 4012195834151
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 110 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 65500 mm² Полезное поперечное сечение 655 cm² Размер 110x600x3050 Размер B 600 mm Расстояние между опорами 1,0 м 2,4 kN/m Расстояние между опорами 2,5 м 1,76 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,84 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 22,2945 кг CO2e / 1 Метр Цвет цинковый Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKSMU 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic DD
KTSMV 160 DD 6069124 1 Штук
Крышка с поворотным фиксатором
DRL 600 FT 6051472 3 м
Угловая секция 45° 110 FT
RB 45 160 FT 6036340 1 Штук
Угловая секция 90° 110 FT
RB 90 160 FT 6036842 1 Штук
Угловая секция с возможностью регулировки угла 110 FT
RB W 160 FT 6037332 1 Штук
Т-образное/крестовое соединение 110 FT
RAA 160 FT 6042263 1 Штук
Т-образная секция 110 FT
RT 160 FT 6038332 1 Штук
Крестообразное ответвление 110 FT
RK 160 FT 7027463 1 Штук
Крышка с поворотным фиксатором
DRL 600 DD 6052724 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м
Угловая секция 45° Magic
RBM 45 160 FT 6041790 1 Штук
Угловая секция 90° Magic 110 FT
RBM 90 160 FT 6041870 1 Штук - Загрузки
-
