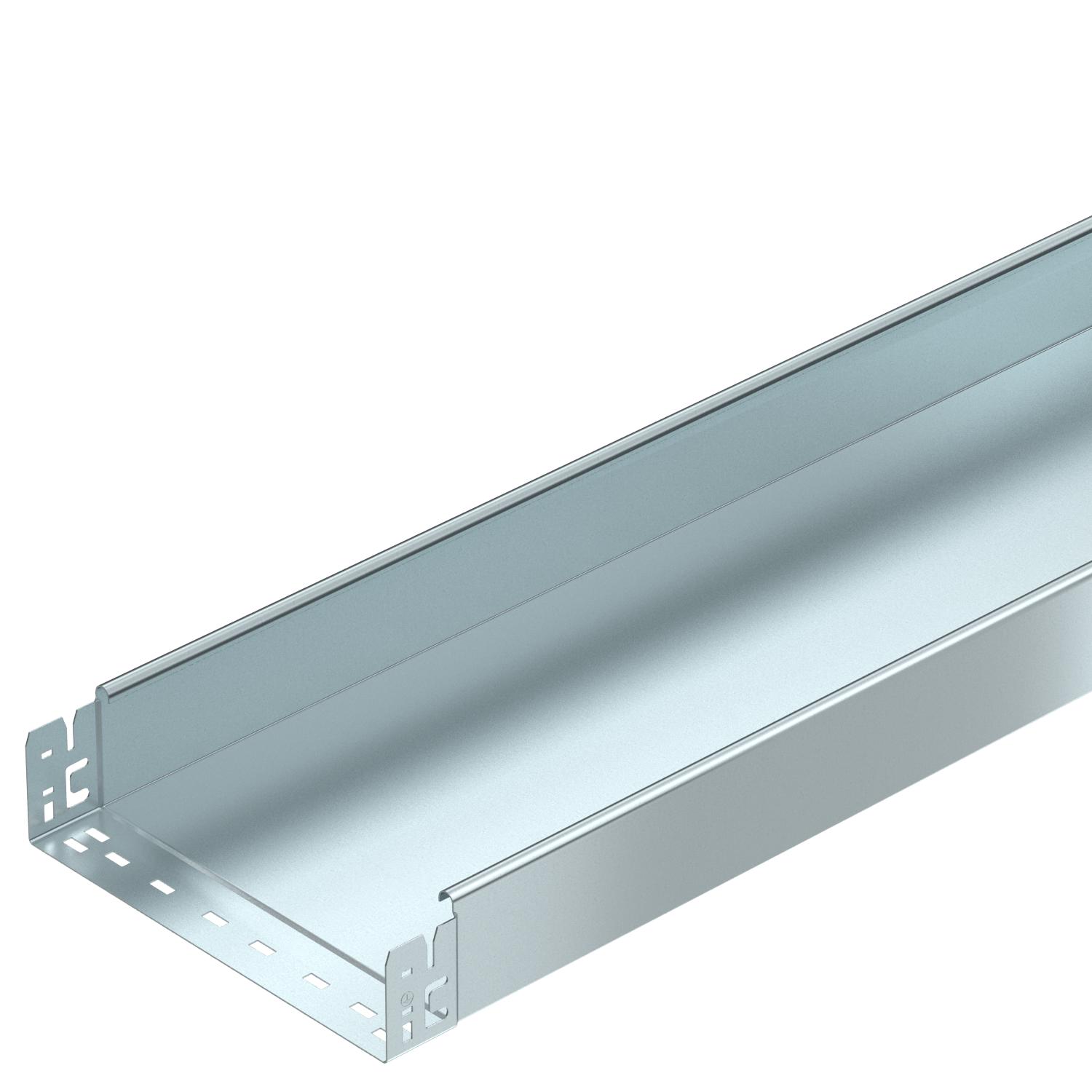

Кабельный лоток SKS-Magic® неперфорированный
Артикул, номер 6059762 | EAN 4012195833444
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 85 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 8300 mm² Полезное поперечное сечение 83 cm² Размер 85x100x3050 Размер B 100 mm Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 8,0283 кг CO₂e / 1 Метр Цвет цинковый Ширина 100 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKSMU 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

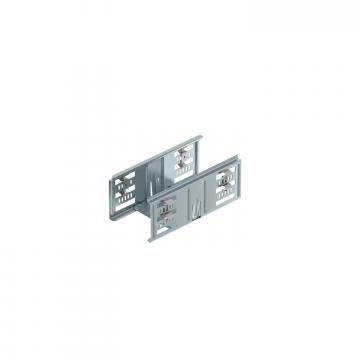

Комплект продольных соединителей Magic FS
KTSMV 810 FS 6069002 1 Штук

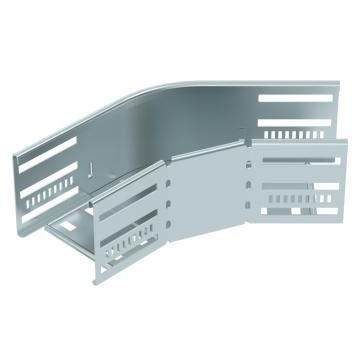

Угловая секция 45° 85 FS
RB 45 810 FS 6036200 1 Штук

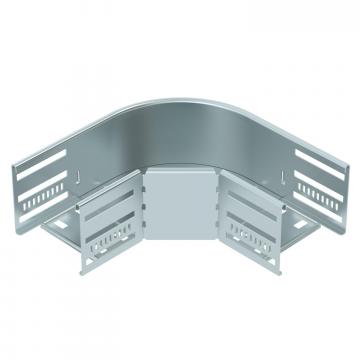

Угловая секция 90° 85 FS
RB 90 810 FS 6036700 1 Штук

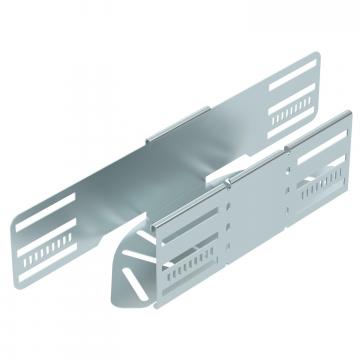

Угловая секция с возможностью регулировки угла 85 FS
RB W 810 FS 6037200 1 Штук

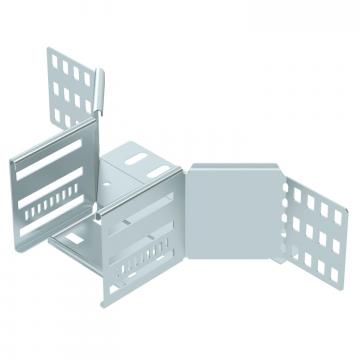

Т-образное/крестовое соединение 85 FS
RAA 810 FS 6042131 1 Штук

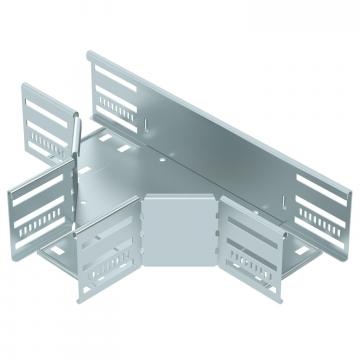

Т-образная секция 85 FS
RT 810 FS 6038210 1 Штук

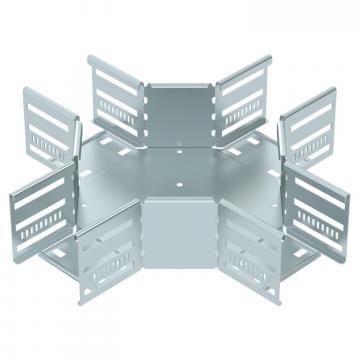

Крестообразное ответвление 85 FS
RK 810 FS 7027331 1 Штук
Крышка с поворотным фиксатором FS
DRL 100 FS 6052096 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м

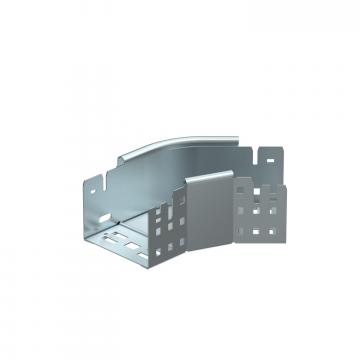

Угловая секция 45° Magic
RBM 45 810 FS 6041410 1 Штук

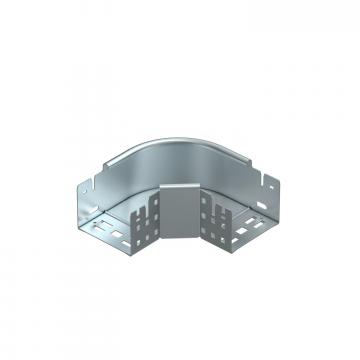

Угловая секция 90° Magic 85 FS
RBM 90 810 FS 6041490 1 Штук - Загрузки
-
Техническая спецификация SKSMU 810 FS / 6059762 , 0.34MB , pdfДекларация соответствия ЕС SKSMU 810 FS / 6059762 , 0.11MB , pdfЭкологическая декларация (EPD) SKSMU 810 FS / 6059762 , 1.48MB , pdfЗаявление о соответствии для Великобритании SKSMU 810 FS / 6059762 , 0.09MB , pdfРазрешение на использование знаков VDE symbol approval KTS Magic , 0.18MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 11.95MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
