Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 6059103 / Cable tray MKS-Magic® 85 FT

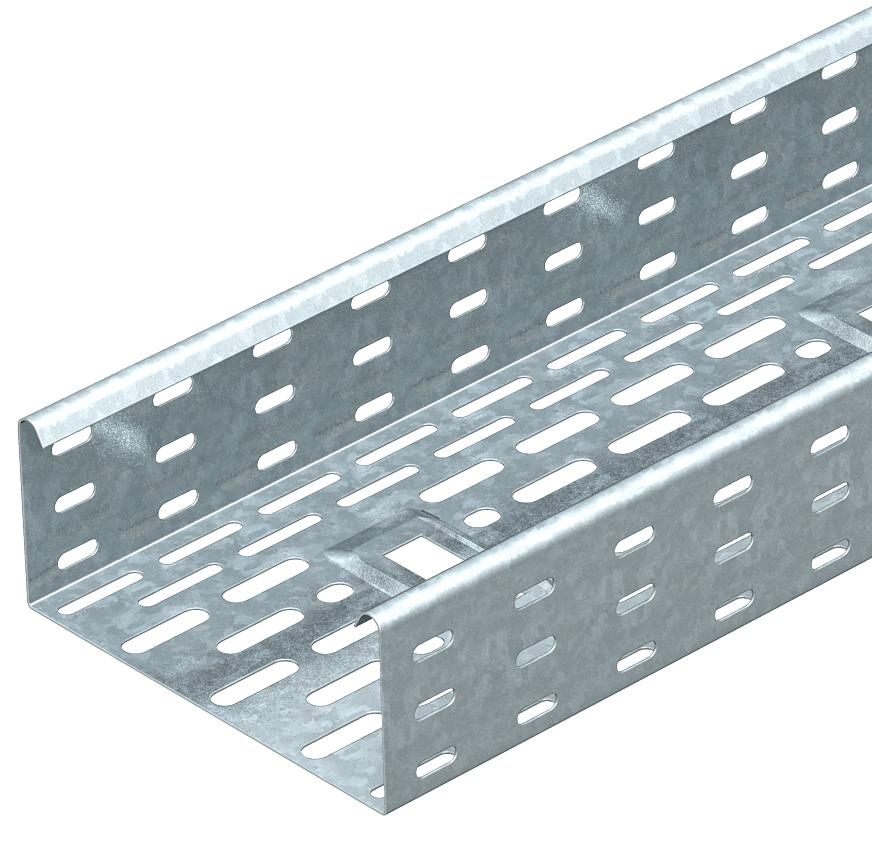

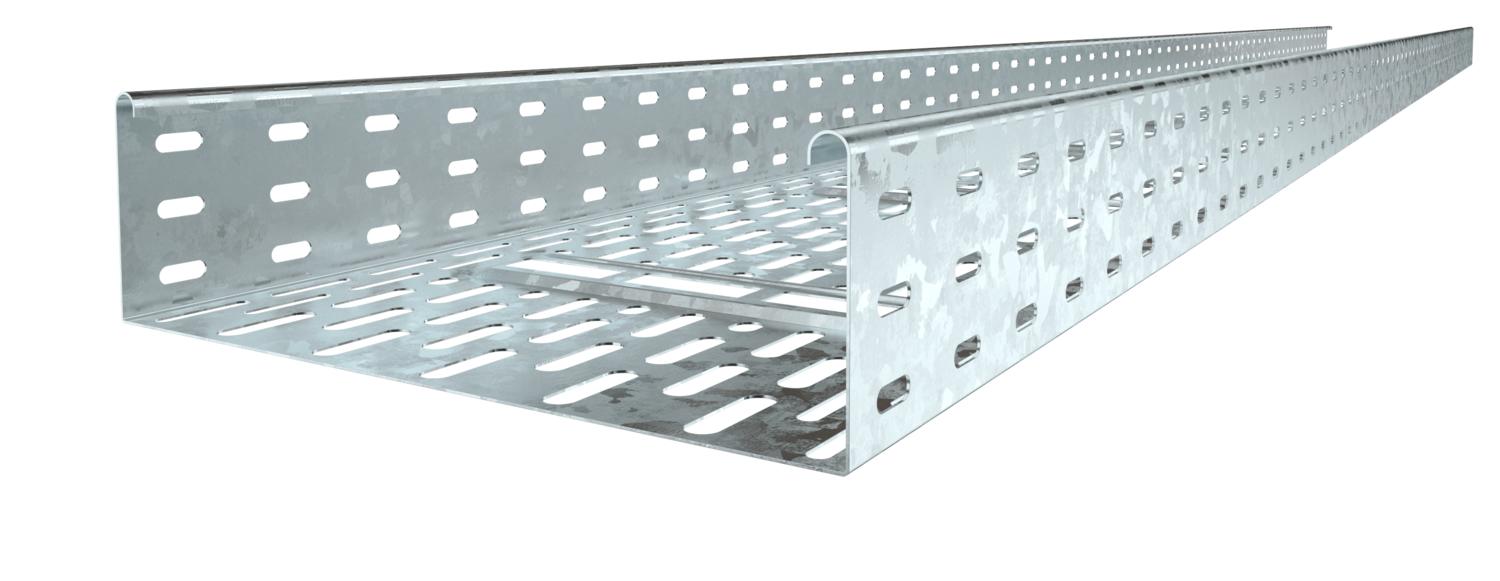

Листовой кабельный лоток 85 FT
Артикул, номер 6086519 | EAN 4012196071296
- Описание продукта
-

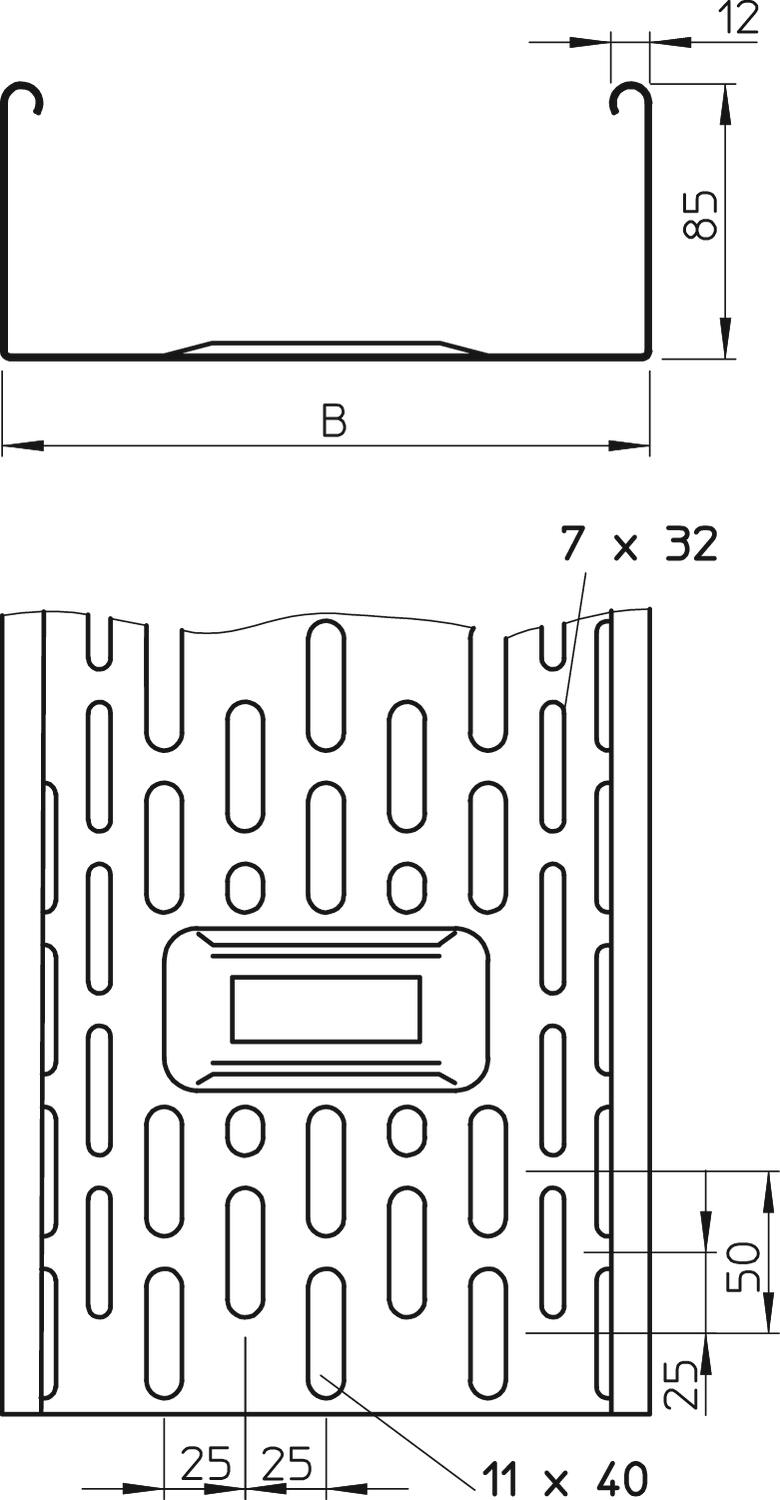

Описание продуктаDKS 85 = Система перфорированных кабельных лотков с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
Система перфорированных кабельных лотков, отвечает нормативам VdS 2092, с объемом перфорации 30%, подходит для использования под автоматическими системами пожаротушения.
Проходной изолятор при ширине 200 мм и более.
Соединительные детали необходимо заказывать отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Вставка спринклерной установки да Высота 85 mm Высота 3 in Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 25300 mm² Полезное поперечное сечение 253 cm² Размер 85 x 300 Размер 85x300x3000 Размер B 300 mm Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами 1,75 м 1,5 kN/m Расстояние между опорами 2,5 м 0,65 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Толщина листа 0,04 in Углеродный след CO2 (GWP) от колыбели до ворот 8,897 кг CO₂e / 1 Метр Цвет цинковый Ширина 300 mm Ширина 12 in Технические данные

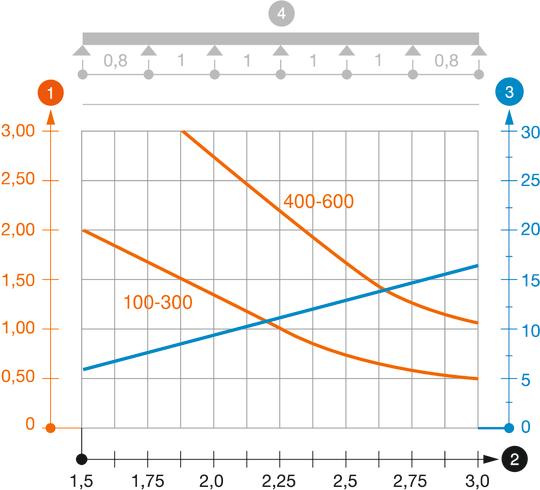

Диаграмма нагрузки на кабельный лоток DKS 85
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 85 FT
RLVL 85 FT 6067816 10 Штук
Крышка с поворотным фиксатором
DRL 300 FT 6051383 3 м
Угловая секция 45° 85 FT
RB 45 830 FT 6036234 1 Штук
Угловая секция 90° 85 FT
RB 90 830 FT 6036716 1 Штук
Угловая секция с возможностью регулировки угла 85 FT
RB W 830 FT 6037225 1 Штук
Т-образное/крестовое соединение 85 FT
RAA 830 FT 6042235 1 Штук
Т-образная секция 85 FT
RT 830 FT 6038234 1 Штук
Крестообразное ответвление 85 FT
RK 830 FT 7027435 1 Штук
Крышка с поворотным фиксатором
DRL 300 DD 6052712 3 м
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Угловая секция 45° 85 FT
RB 45 830 FT 7067313 1 Штук
Угловая секция 90° 85 FT
RB 90 830 FT 7126301 1 Штук - Загрузки
-
