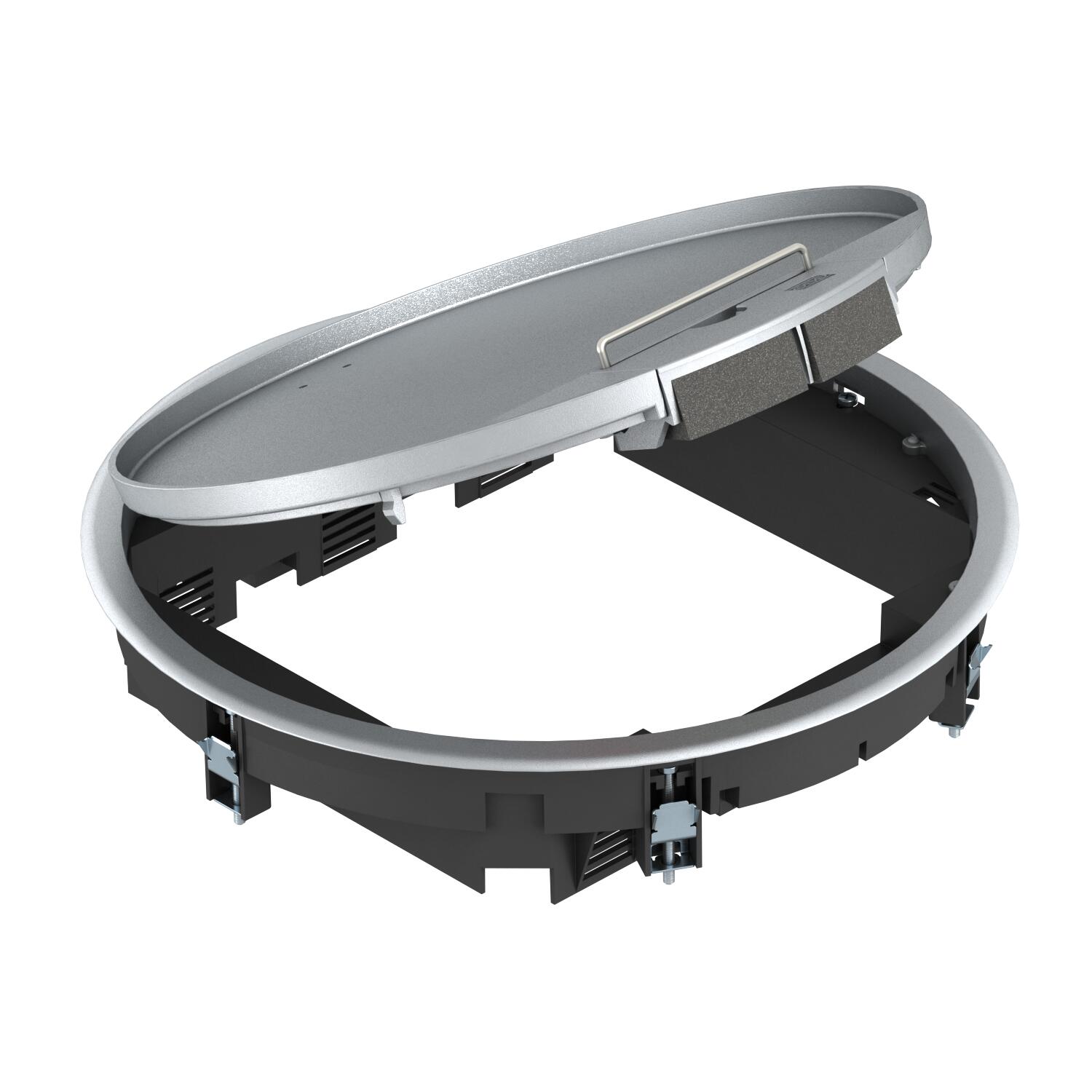

Лючок GESRA9/10 с ручкой

Артикул, номер 7405580 | EAN 4012195104445

Артикул, номер / Типы	7405580 / GESRA9 10U

Толщины напольного покрытия	10 mm

Описание продукта

Описание продукта

Резервуар прибора с рукояткой для макс. 12 отдельных приборов серии Modul 45 в 3 универсальных кронштейнах UT4, применение в системах каналов и системных полах во внутренних помещениях.

Электромонтажный лючок с ручкой, 3-секционный.

Подходит для установки до девяти электроустановочных механизмов с центральной монтажной пластиной 50 мм.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 5.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Возможность монтажа уплотнения	нет
Высота пола мин.	78 mm
Диапазон зажима D макс.	33 mm
Диапазон зажима D мин.	3 mm
Защитная рамка напольного покрытия	да
Исполнение	круглой формы
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Конструкция для тяжелых нагрузок	нет
Коэффициент прочности	IK10
Материал	Алюминиевое литьё под давлением
Механизм открывания	Ручка
Монтажная глубина	78 mm
Монтажные рамки для установки монтажных коробок	да

Монтажный диаметр	305
Наружный диаметр	323 mm
Номинальный размер монтажных элементов	R9
Подходит для канала, прокладываемого под полом	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Подходит для подпольного канала, перекрытого слоем стяжки	да
Подходит для полов с влажным типом уборки	нет

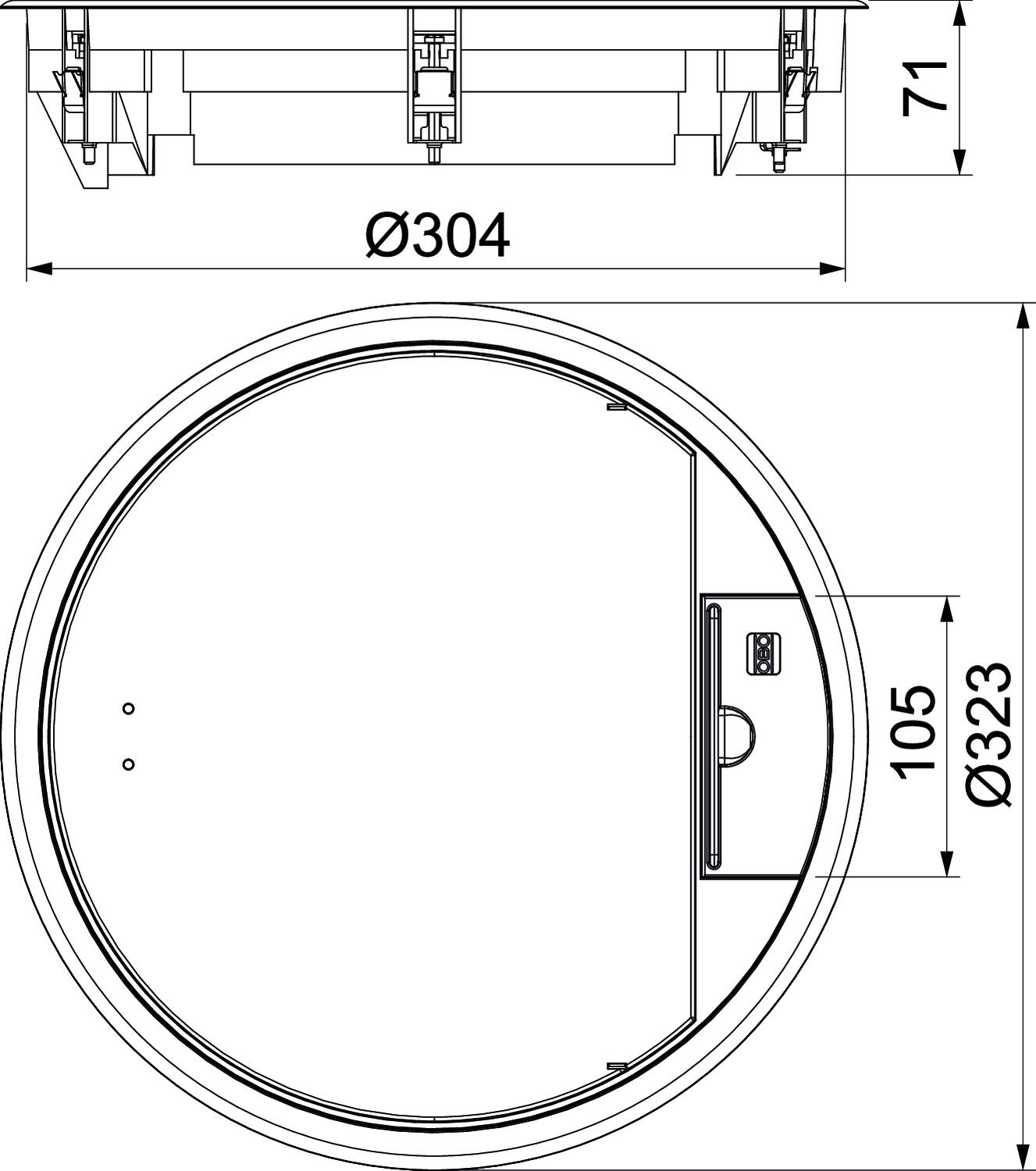

Размер	Ø323x70
С выемкой напольного покрытия	да
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	10 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	18,3614 кг CO2e / 1 Шт.

Все виды

Все виды

Типы	Толщины напольного покрытия	Артикул, номер	Количество	Наименьшая единица продажи
GESRA9 10U	10 mm	7405580	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Удлинитель растра	GES RV	7407536	Штук	2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
