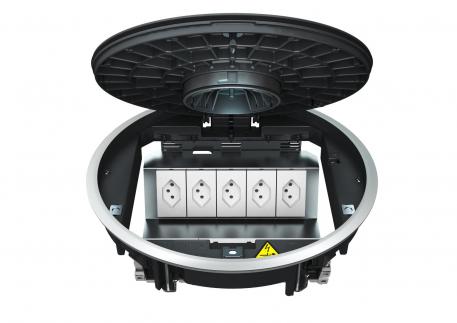

Лючок GRAF9 универсальный, со структурной крышкой | R9 | черный графит; RAL 9011

Лючок GRAF9 универсальный, со структурной крышкой

Артикул, номер 7405750 | EAN 4012195866992

Артикул, номер / Типы

Номинальный размер монтажных элементов	R9

Цвет

Описание продукта

Описание продукта

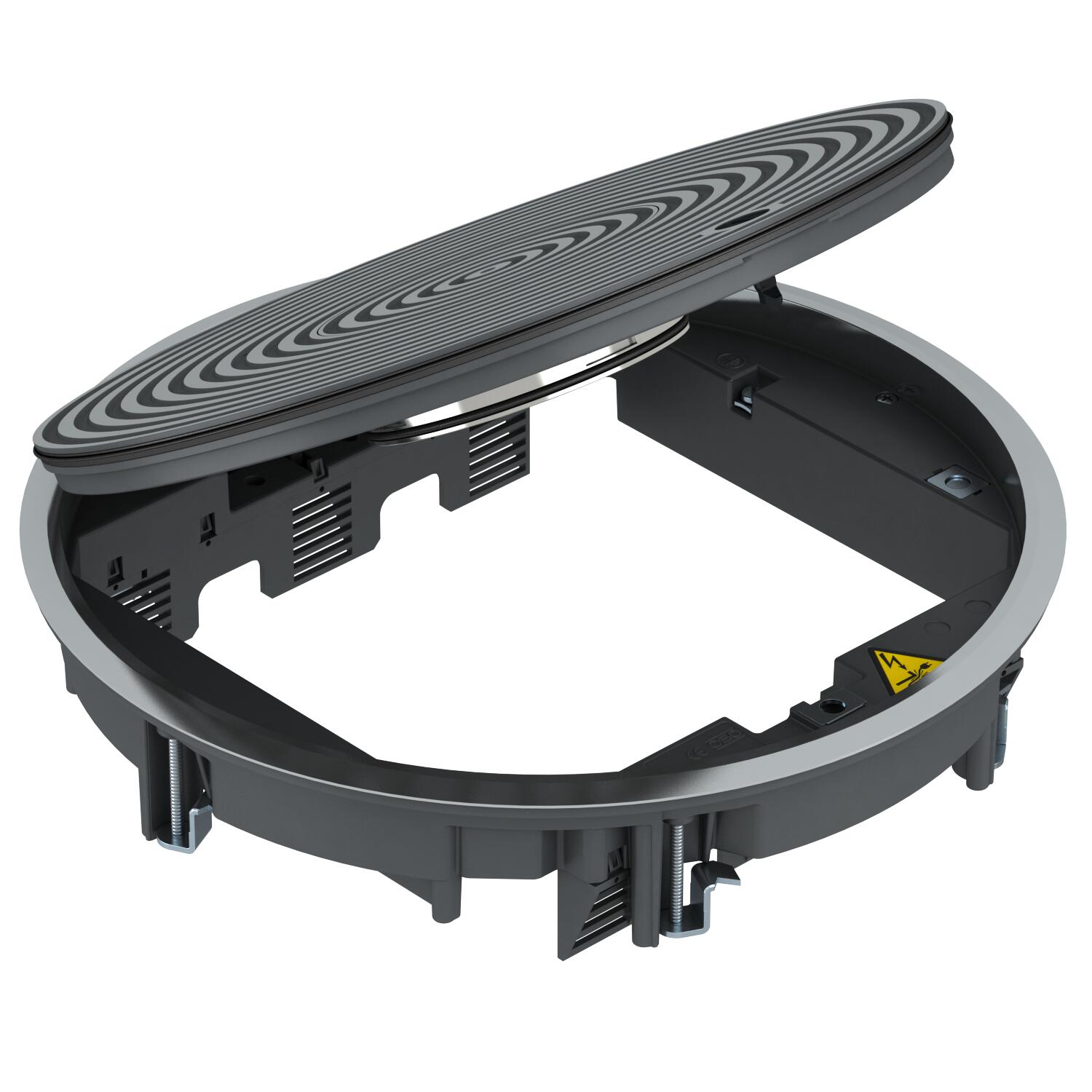

Резервуар прибора с трубой для полов с влажной уборкой, для макс. 12 отдельных приборов серии Modul 45 в 3 универсальных кронштейнах UT4, применение в системах каналов и системных полах во внутренних помещениях.

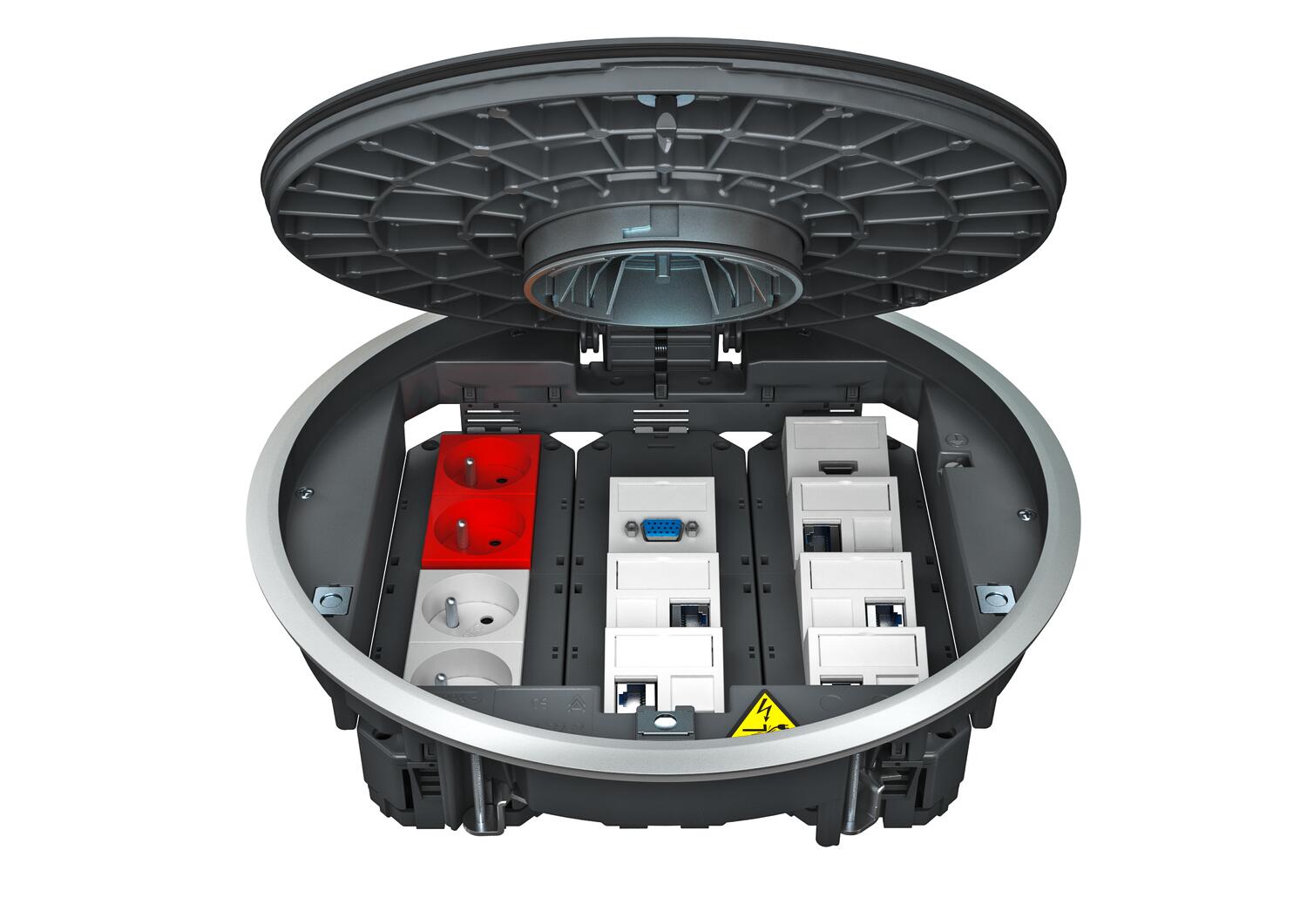

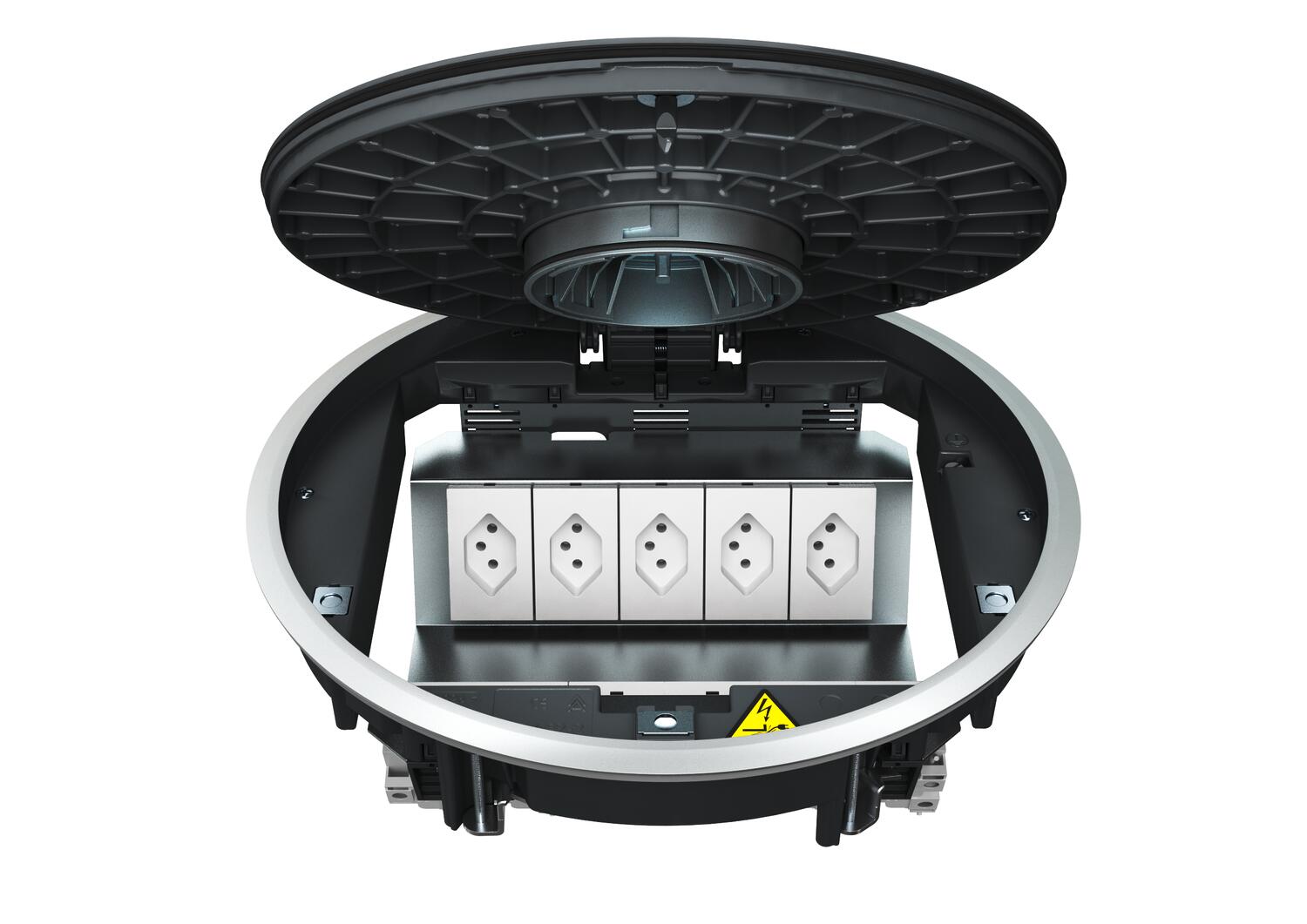

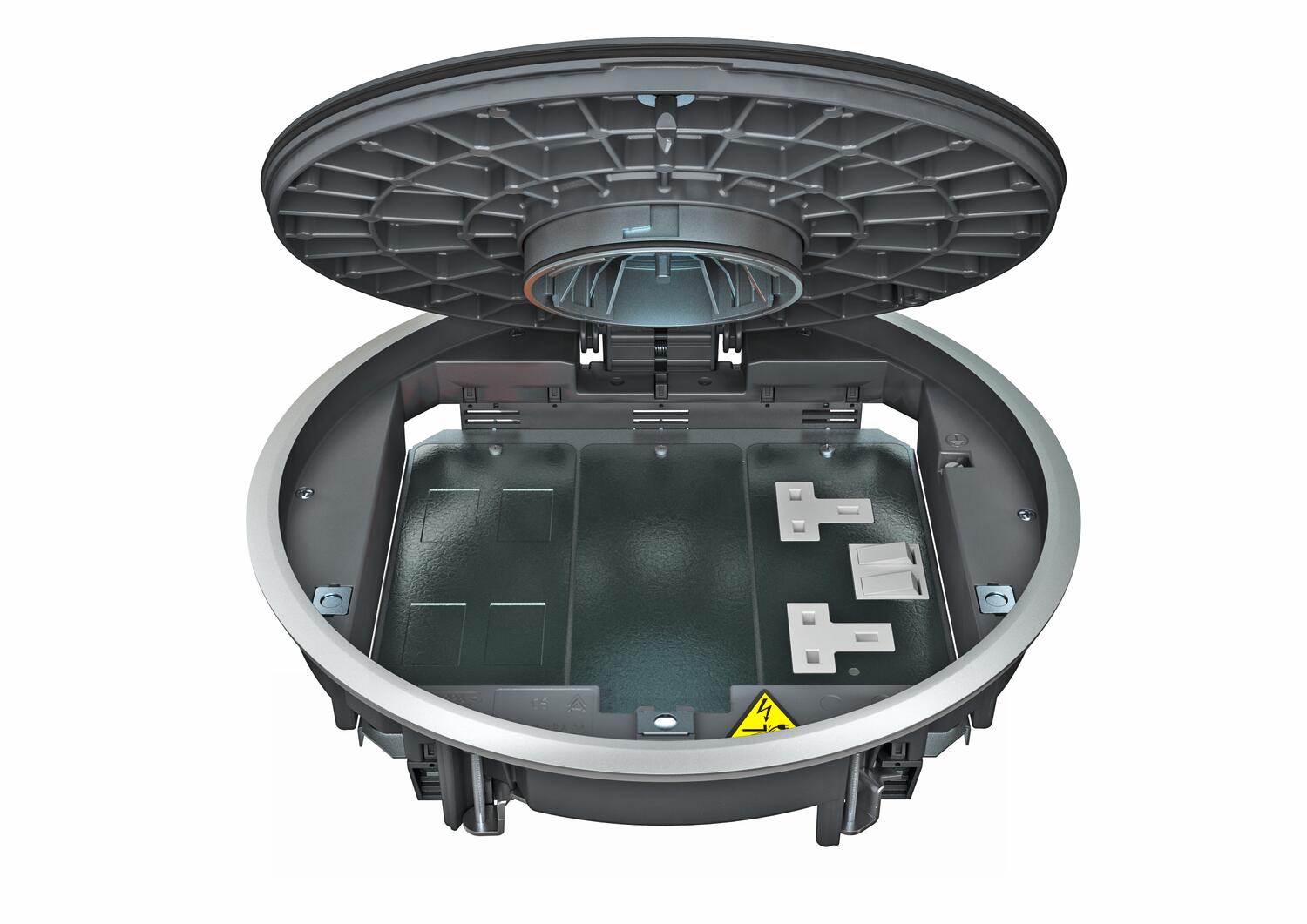

Электромонтажный лючок с тубусом, для напольных покрытий с влажным типом уборки, 3-секционный, для установки монтажной рамки MT9. Могут быть установлены 3 накладки APMT5.

Подходит для установки до 9 электроустановочных механизмов с центральной

монтажной пластиной 50 мм. Для сохранения водонепроницаемости необходимо регулярно смазывать уплотнители тубусов и крышки.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 10.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Возможность монтажа уплотнения	да
Высота пола мин.	80 mm
Диапазон зажима D макс.	73 mm
Диапазон зажима D мин.	4 mm
Защитная рамка напольного покрытия	да
Исполнение	круглой формы
Исполнение с рамкой	Защитная рамка для напольного покрытия
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Конструкция для тяжелых нагрузок	да
Конструкция кабельного вывода	Заглубляемая труба
Коэффициент прочности	IK10
Материал	Алюминиевое литьё под давлением
Механизм открывания	Поворотный фиксатор
Монтажная глубина	80 mm

Монтажный диаметр	305
Наружный диаметр	325 mm
Номинальный размер монтажных элементов	R9
Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой	да
Подходит для канала, прокладываемого под полом	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Подходит для подпольного канала, перекрытого слоем стяжки	да
Подходит для полов с влажным типом уборки	да

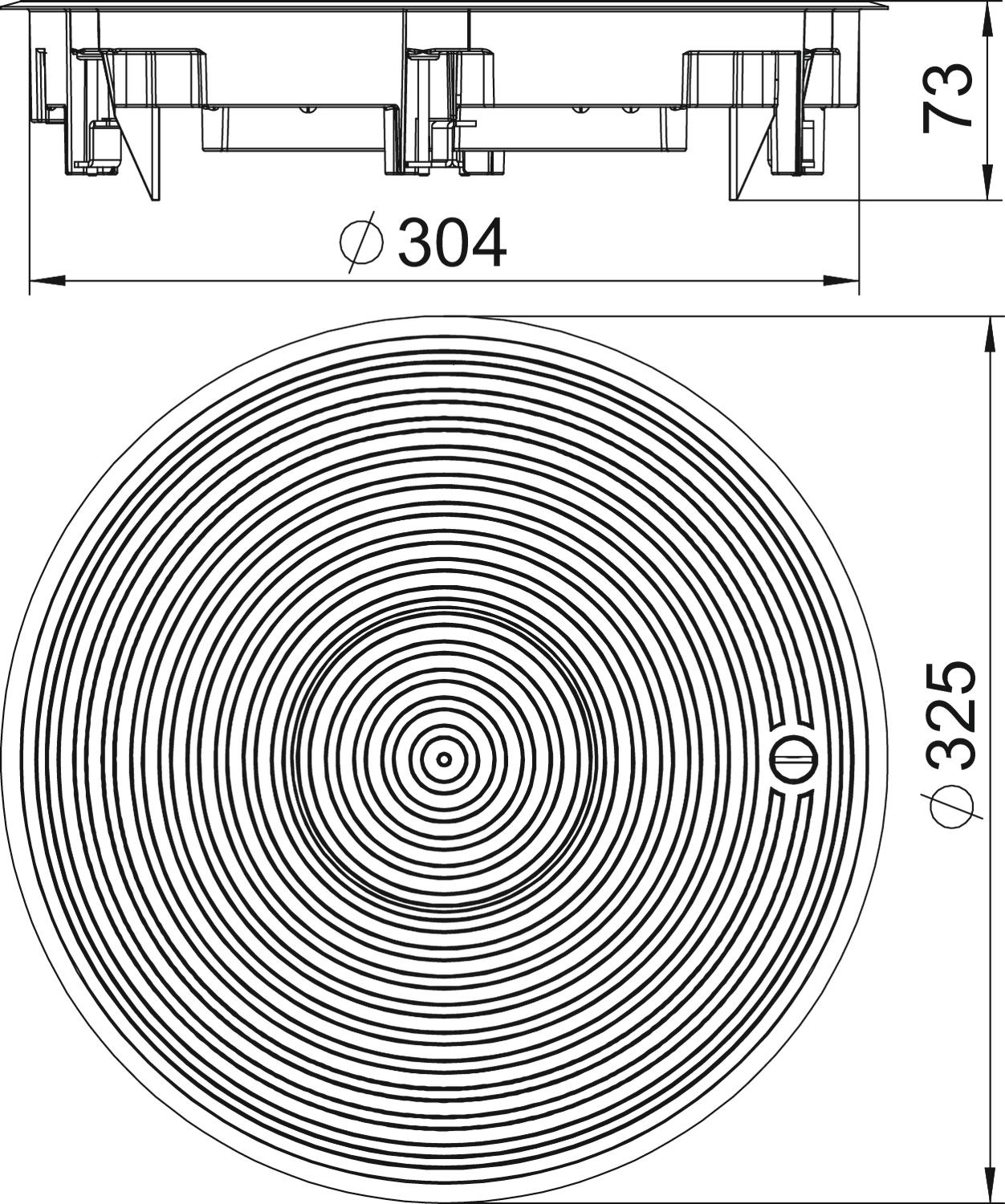

Размер	Ø325x74
С выемкой напольного покрытия	нет
Степень защиты (IP) в нерабочем состоянии	IP45
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	3,9255 кг CO2e / 1 Шт.
Цвет	черный графит; RAL 9011

Все виды

Все виды

Типы	Номинальный размер монтажных элементов	Цвет	Артикул, номер	Количество	Наименьшая единица продажи
GRAF9-2 U 7011	R9	серый RAL 7011	7405746	Штук	1 Штук
GRAF9-2 U 9011	R9	черный графит; RAL 9011	7405750	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Удлинитель растра	GES RV	7407536	Штук	2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
