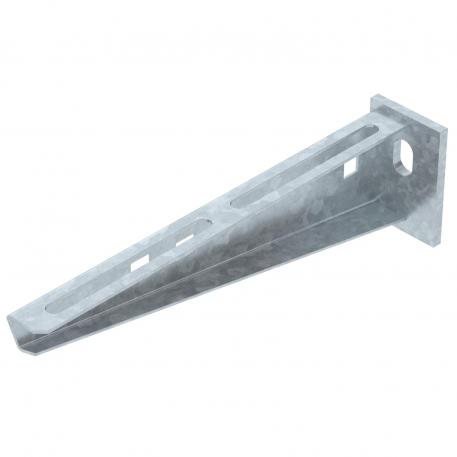

Настенный и опорный кронштейн AW 15 FT
Артикул, номер 6420680 | EAN 4012196207190
- Описание продукта
-
Описание продуктаНастенный/опорный кронштейн для малых нагрузок
Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!
-
- Технические данные
-
Технические характеристики
Артикулы EPD да Диаметр отверстия 11 mm Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Размер B210mm Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цинковый Размеры

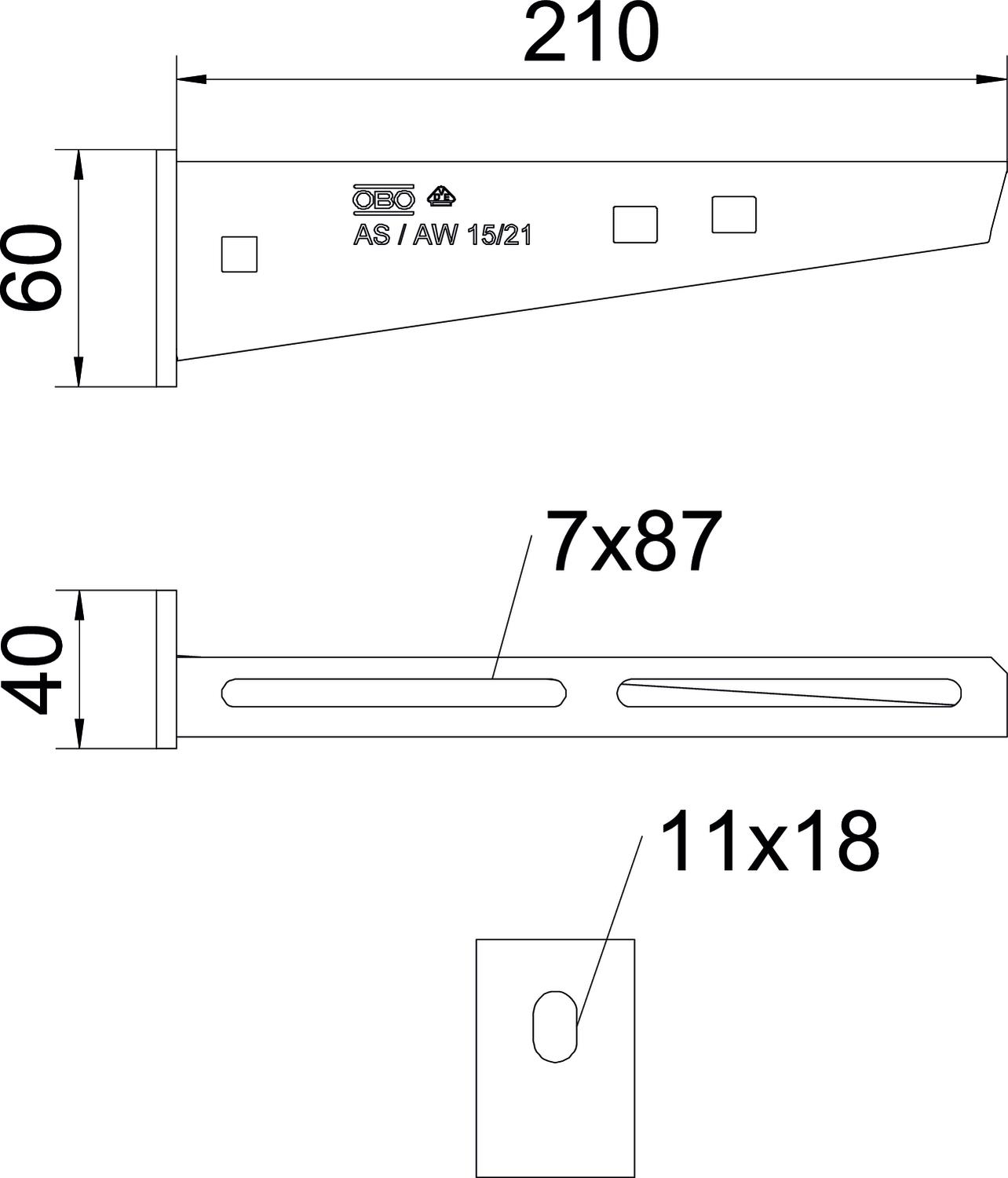

Высота 2,36 in Высота 60 mm Длина 40 mm Размер Н 60 mm Размер B 210 mm Размер A 40 mm Размер W 210 mm Ширина 8 in Ширина 210 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,5831 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 0,5831 кг CO2e / 1 Шт. Технические данные
Диаграмма нагрузки на кронштейн типа AW 15
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
