Настенный и опорный кронштейн AW 30 FT 110 | 3 | цинковый
morepic-1 video-1 video-2

Настенный и опорный кронштейн AW 30 FT

Артикул, номер 6419704 | EAN 4012196206599

3 kN
цинковый
Описание продукта
Описание продукта

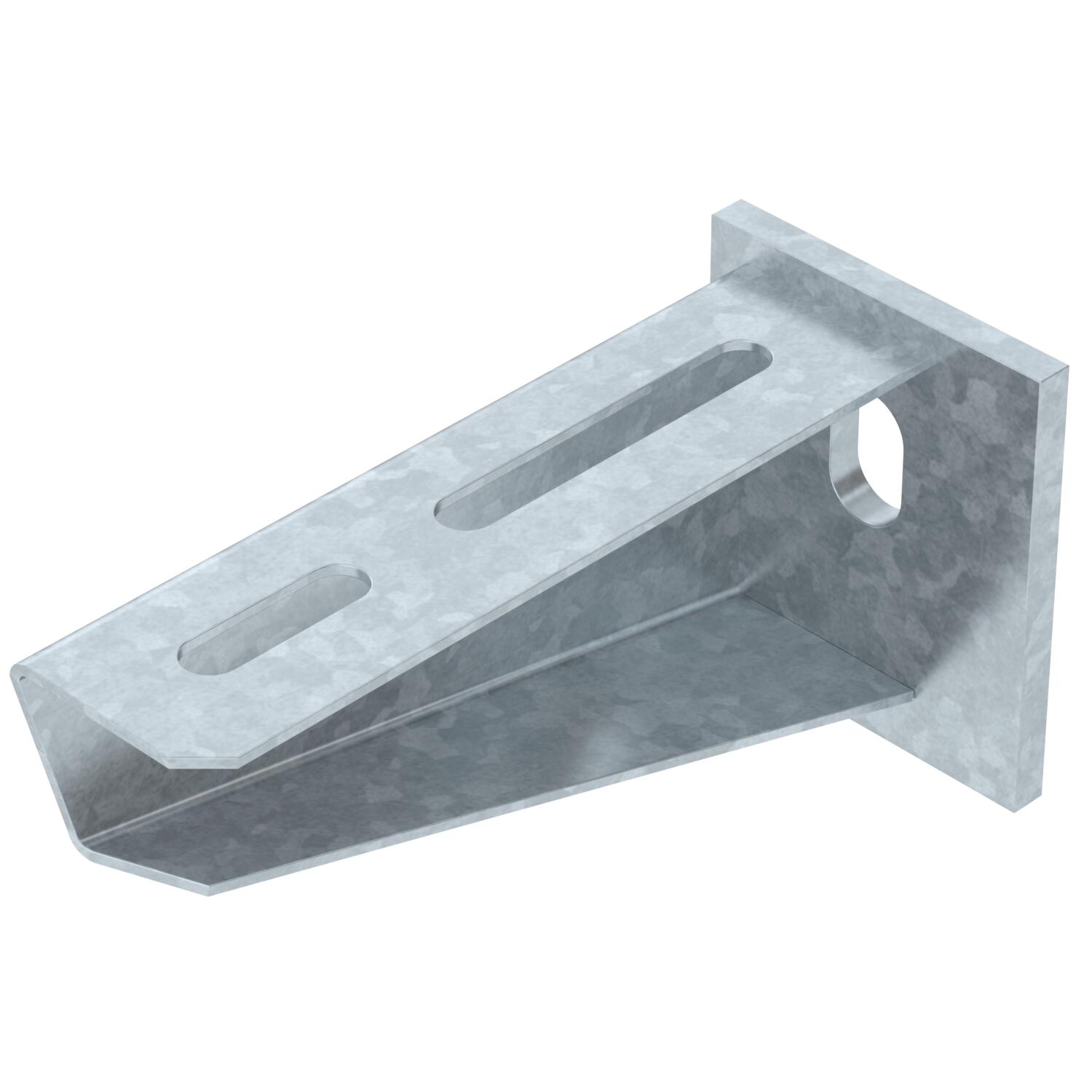

Настенный / опорный кронштейн с приварной пластиной

Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!

  • Научно-технический Союз электротехники, электроники и информационной техники, Германия
  • Communautés Européennes, подтверждение соответствия директивам ЕС
  • Декларация о соответствии UKCA
  • Экологическая декларация (EPD)
  • Углеродный след (PCF)
  • Упаковка без пластмассы
  • Упаковка полностью из переработанного картона

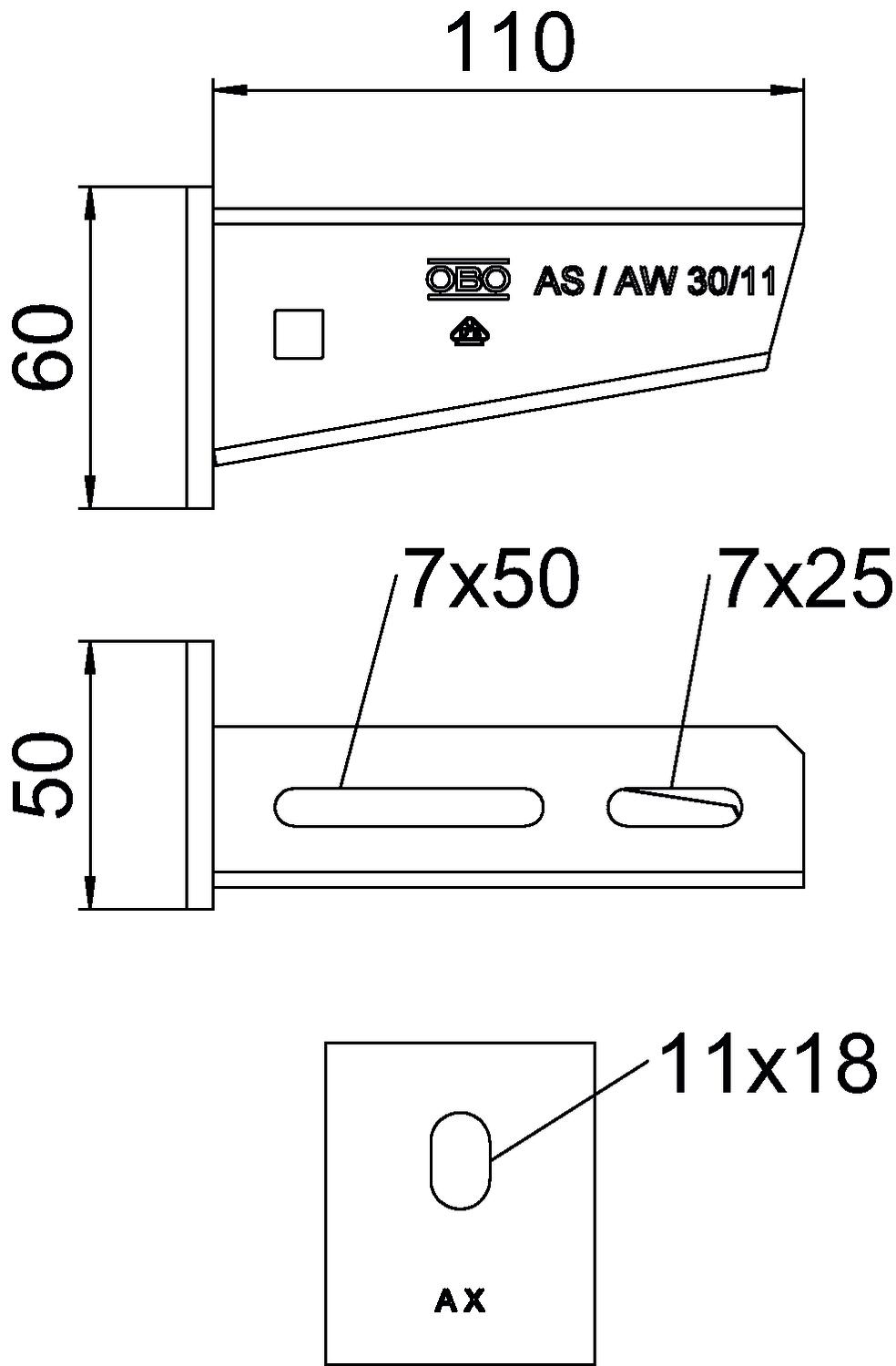

Технические данные

Технические характеристики

Артикулы EPD да
Высота 60 mm
Диаметр отверстия 11 mm
Длина 50 mm
Исполнение Настенный и опорный кронштейн
Материал Сталь
Нагрузка (F) кН 3 kN
Нержавеющая сталь, протравленная нет
Поверхность Горячее цинкование методом погружения
Повышение живучести конструкции да
Размер Н 60 mm
Размер B110mm
Размер B 110 mm
Размер A 50 mm
Углеродный след CO2 (GWP) от колыбели до ворот 0,5485 кг CO2e / 1 Шт.
Угловой диапазон макс. 90 mm
Угловой диапазон мин. 90 mm
Цвет цинковый
Ширина 110 mm

Технические данные

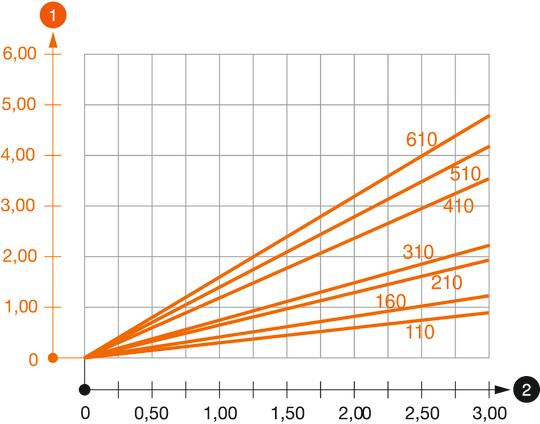

Диаграмма нагрузки на кронштейн AW 30

Диаграмма нагрузки на кронштейн AW 30
  • Прогиб конца кронштейна при допустимой нагрузке на кронштейн Прогиб конца кронштейна при допустимой нагрузке на кронштейн
  • Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
  • Кривая нагрузки на кронштейны длиной (в мм) Кривая нагрузки на кронштейны длиной (в мм)
Все виды

Все виды

Типы Ширина Нагрузка (F) кН Цвет Артикул, номер Количество Наименьшая единица продажи
AW 30 11 FT 110 mm 3 kN цинковый 6419704
1 Штук
AW 30 16 FT 160 mm 3 kN цинковый 6419712
1 Штук
AW 30 21 FT 210 mm 3 kN цинковый 6419720
1 Штук
AW 30 26 FT 260 mm 3 kN цинковый 6419739
1 Штук
AW 30 31 FT 310 mm 3 kN цинковый 6419747
1 Штук
AW 30 41 FT 410 mm 3 kN цинковый 6419763
1 Штук
AW 30 51 FT 510 mm 3 kN цинковый 6419798
1 Штук
AW 30 61 FT 610 mm 3 kN цинковый 6419828
1 Штук
AW 30 71 FT 710 mm 3 kN цинковый 6419836
1 Штук
AW 30 56 FT 560 mm 3 kN цинковый 6419844
1 Штук
Принадлежности

Монтажные принадлежности

Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F Болт с полукруглой плоской головкой и комбинированной гайкой F FRSB 6x12 F 6406122
100 Штук
