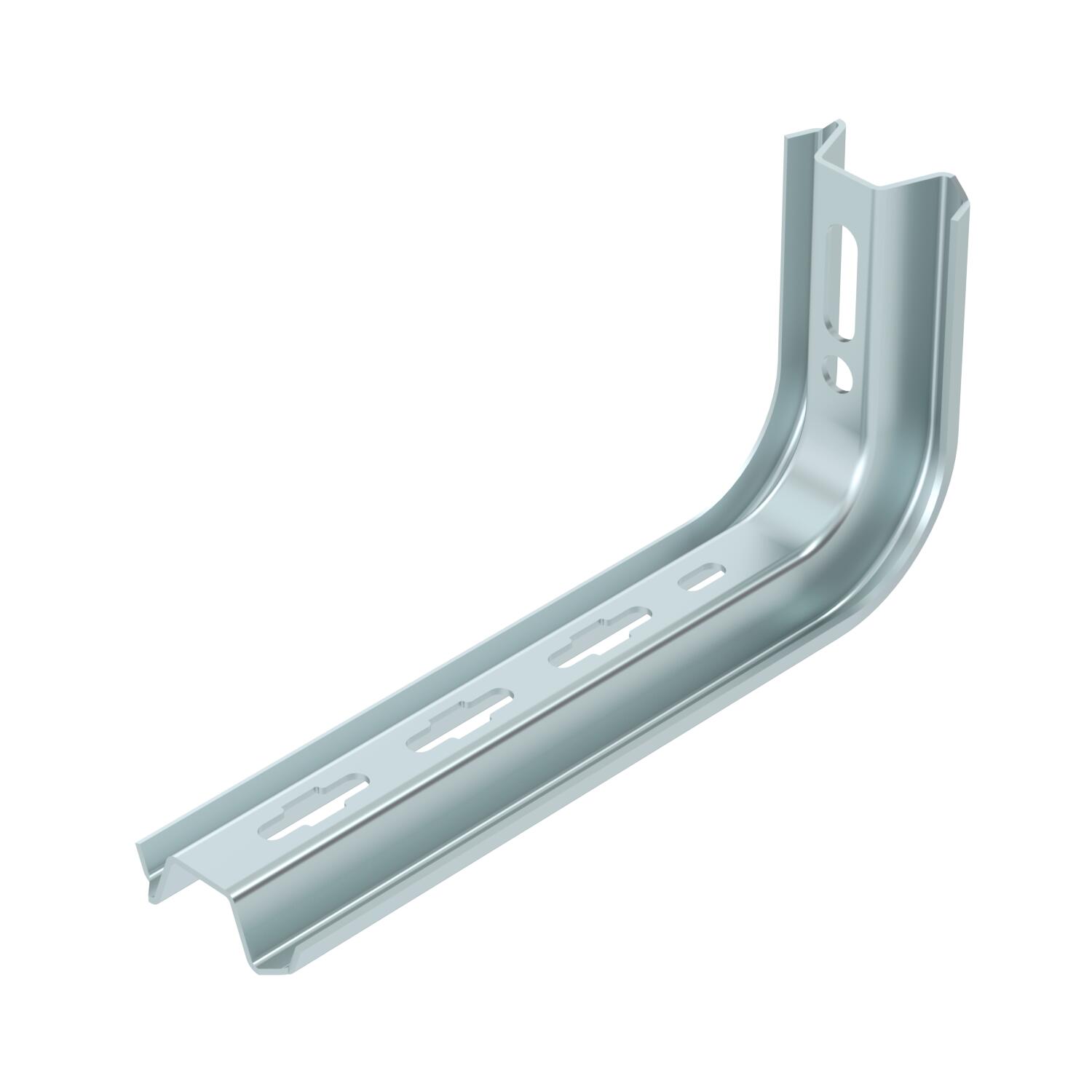

Настенный / потолочный кронштейн FS 60 | 0,9 | цинковый

Настенный / потолочный кронштейн FS

Артикул, номер 6364209 | EAN 4012196199099

Артикул, номер / Типы

Ширина	60 mm

Нагрузка (F) кН

Цвет	цинковый

Описание продукта

Описание продукта

Профиль ТР для использования в качестве легкой стойки на горизонтальных бетонных перекрытиях, доступная длина: 145 - 645 мм. Профили длиной до 345 мм используются также в качестве кронштейнов.

В комбинации с настенным и подвесным кронштейном типа TPSA/ 145 может быть выполнено усиление двумя дополнительными точками крепления. Важно! Если профиль крепится к потолку или скрепляется болтами с дополнительным креплением площадки кроштейна для большей стабильности необходимо постоянно использовать распорку типа DS 4. При монтаже профилей с вставкой их друг в друга используется болт с полукруглой плоской головкой типа FRS 10/25 S. При монтаже профилей напротив друг друга используется болт с шестигранной головкой типа SKS 10/60.

Технические данные

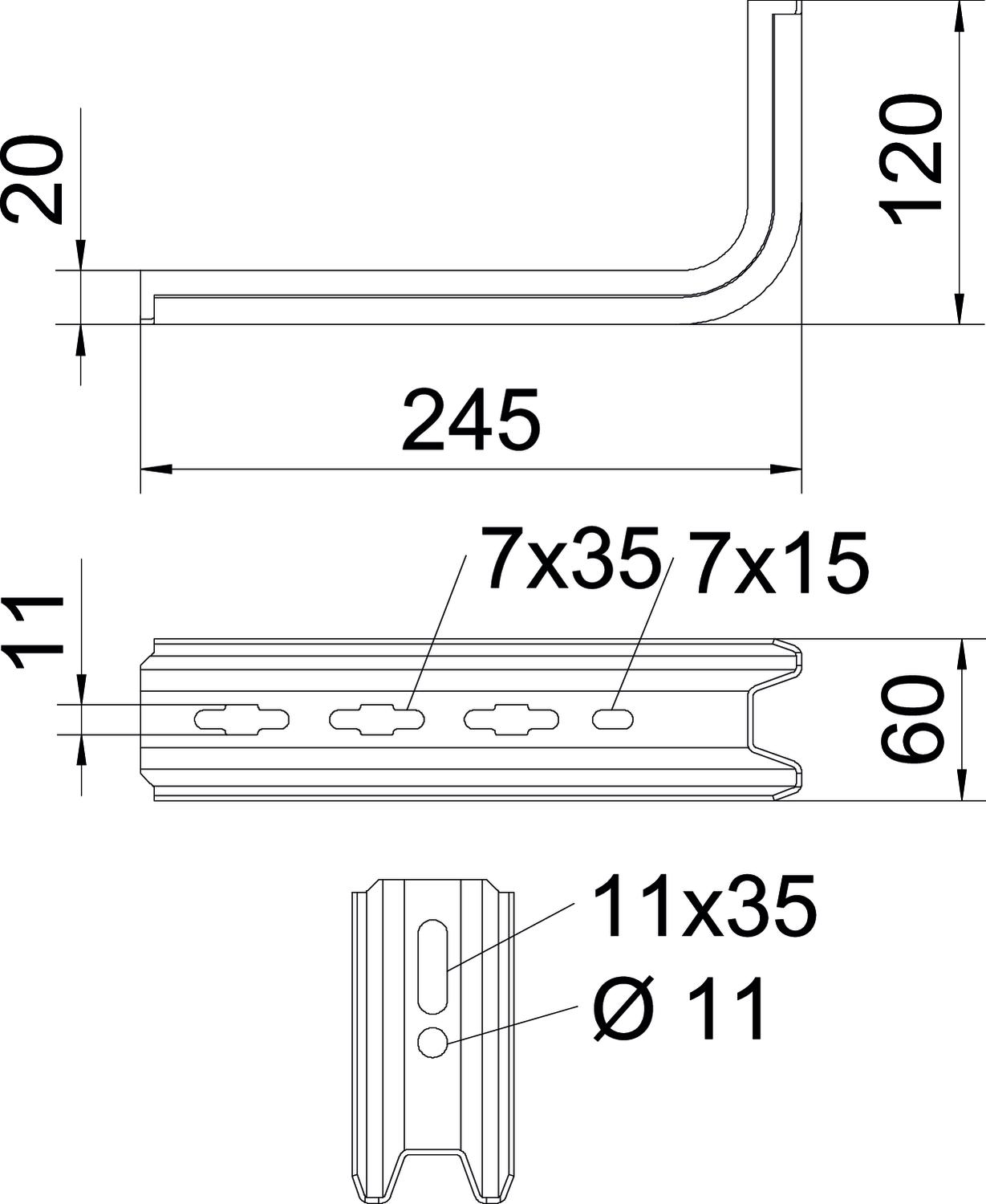

Размеры

Высота	120 mm
Длина	245 mm
для ширины макс.	200 mm
для ширины мин.	200
Исполнение	Настенный и опорный кронштейн
Материал	Сталь
Нагрузка (F) кН	0,9 kN
Нержавеющая сталь, протравленная	нет
Поверхность	оцинкован конвейерным методом

Повышение живучести конструкции	нет
Размер Н	120 mm
Размер	B245mm
Размер B	60 mm
Размер L	245 mm
Углеродный след CO2 (GWP) от колыбели до ворот	1,0808 кг CO2e / 1 Шт.
Цвет	цинковый
Ширина	60 mm

Технические данные

Диаграмма нагрузки на кронштейн TPSA

Прогиб конца кронштейна при допустимой нагрузке на кронштейн
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
Кривая нагрузки на кронштейны длиной (в мм)

Все виды

Все виды

Типы	Ширина	Нагрузка (F) кН	Цвет	Артикул, номер	Количество	Наименьшая единица продажи
TPSA 145 FS	60 mm	1,5 kN	цинковый	6364101	Штук	1 Штук
TPSA 245 FS	60 mm	0,9 kN	цинковый	6364209	Штук	1 Штук
TPSA 345 FS	60 mm	0,55 kN	цинковый	6364306	Штук	1 Штук
