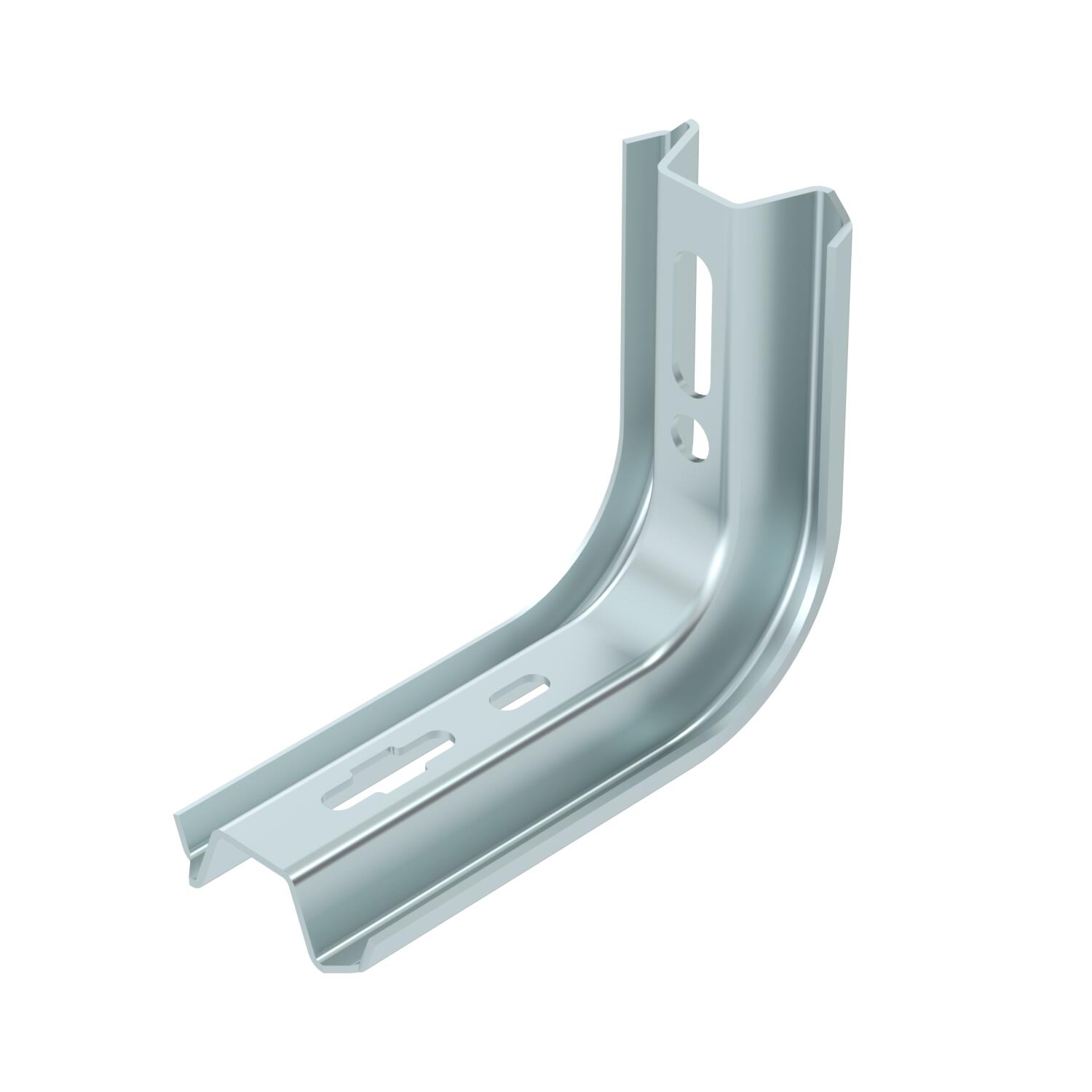

Настенный / потолочный кронштейн FS
Артикул, номер 6364101 | EAN 4012196198979
- Описание продукта
-
Описание продуктаСтойка/кронштейн ТР для крепления на горизонтальных бетонных перекрытиях и стенах.
Если профиль крепится к потолку или усилителю, то для придания устойчивости конструкции необходимо установить распорку DS 4.
-
- Технические данные
-

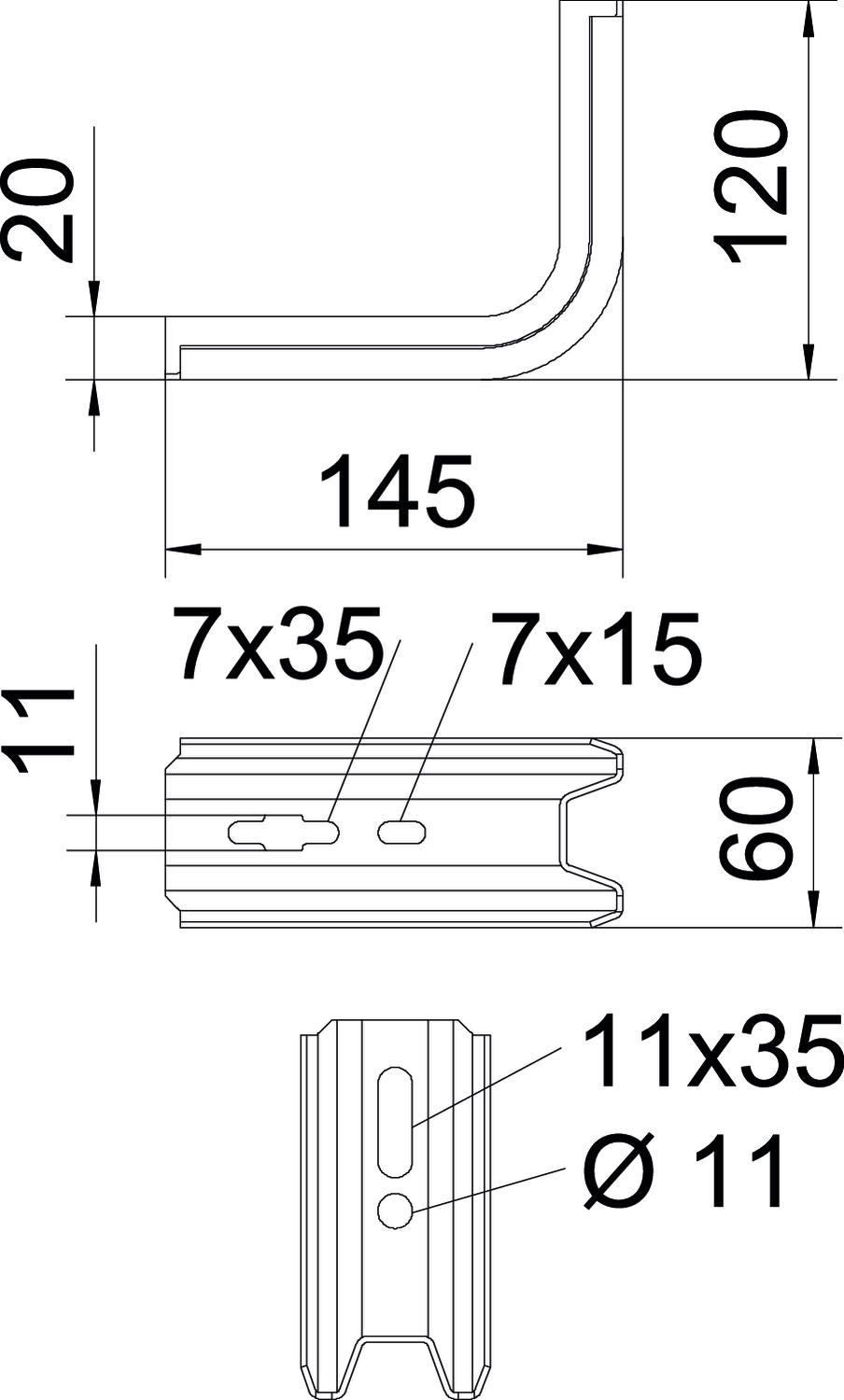

Размеры
Высота 120 mm Длина 145 mm для ширины макс. 100 mm для ширины мин. 100 Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер Н 120 mm Размер B145mm Размер B 60 mm Размер L 145 mm Углеродный след CO2 (GWP) от колыбели до ворот 0,7642 кг CO2e / 1 Шт. Цвет цинковый Ширина 60 mm Технические данные

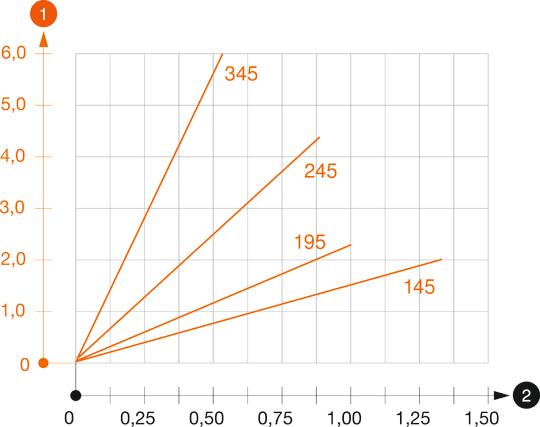

Диаграмма нагрузки на кронштейн TPSA
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Защитный колпачок
TPS KS OR 6364625 10 Штук
Распорка FS
DS 4 FS 6416551 20 Штук - Загрузки
-
Техническая спецификация TPSA 145 FS / 6364101 , 0.32MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС TPSA 145 FS / 6364101 , 0.10MB , pdfЗаявление о соответствии для Великобритании TPSA 145 FS / 6364101 , 0.09MB , pdfREACH Декларация соответствия TPSA 145 FS / 6364101 , 0.12MB , pdfRoHS Декларация соответствия TPSA 145 FS / 6364101 , 0.12MB , pdfЭкологическая декларация (EPD) TPSA 145 FS / 6364101 , 1.48MB , pdfИнструкции по монтажу Mounting instructions, TP support systems , 0.88MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
