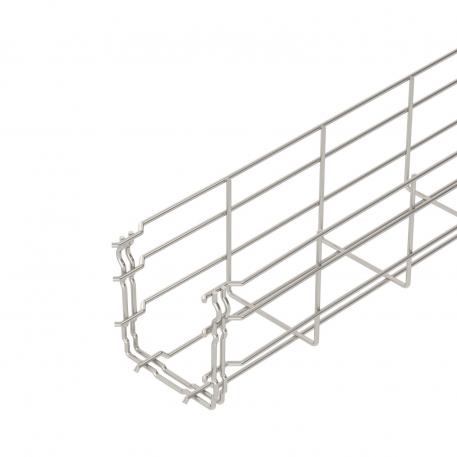

Проволочный лоток GR-Magic® 105 A2 3000 | 100 | 105 | 3,9 | 82 | нет

Проволочный лоток GR-Magic® 105 A2

Артикул, номер 6002451 | EAN 4012195149620

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

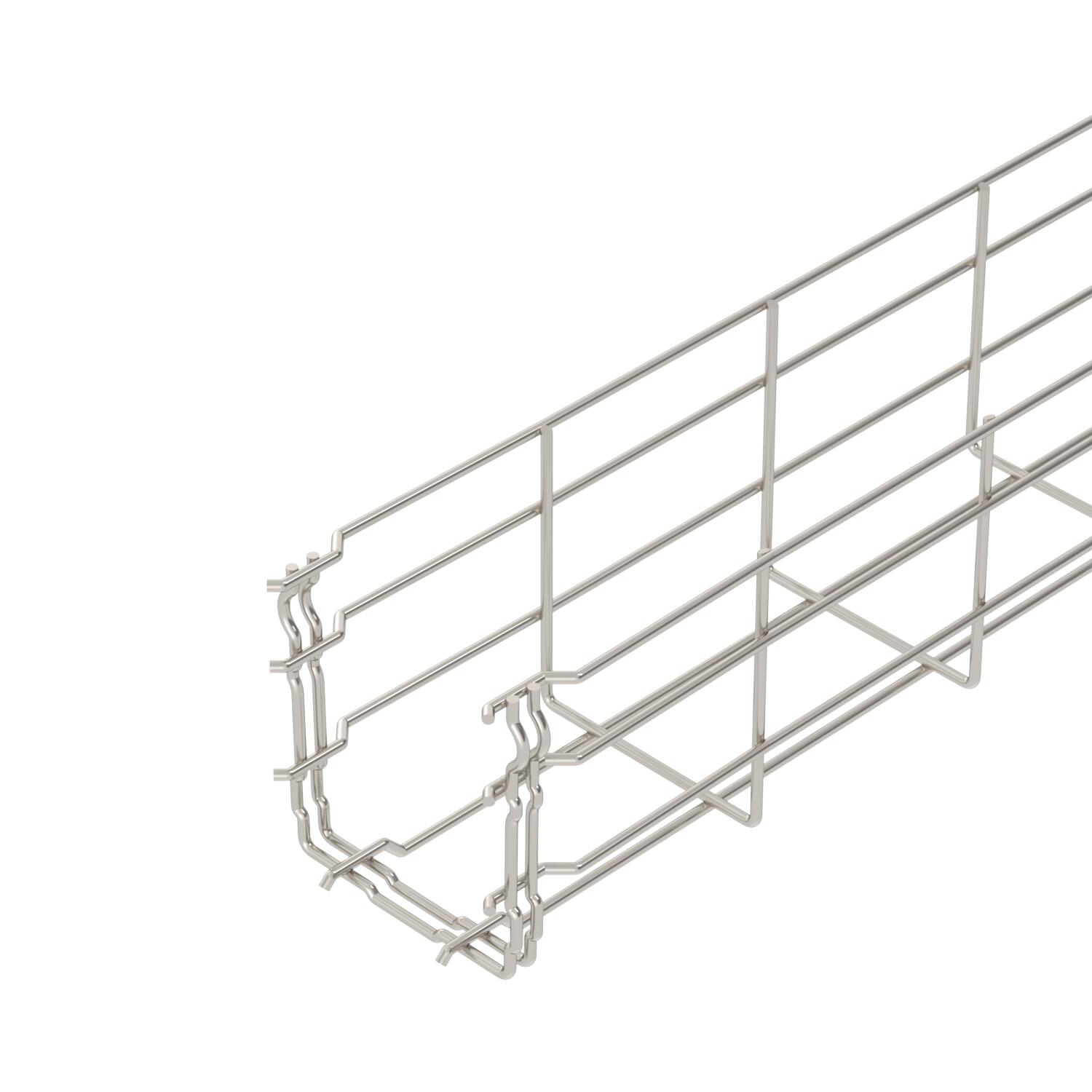

Решетчатый лоток с соединителем соответствующей формы со сторонами высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Высота	105 mm
Высота	4,13 in
Диаметр проволоки	3,9 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Нержавеющая сталь 1.4301 (304)
Нержавеющая сталь, протравленная	да
Поверхность	без обработки, дообработанный
Повышение живучести конструкции	нет
Полезное поперечное сечение	82 cm²
Полезное поперечное сечение	8200 mm²
Размер Н	108 mm

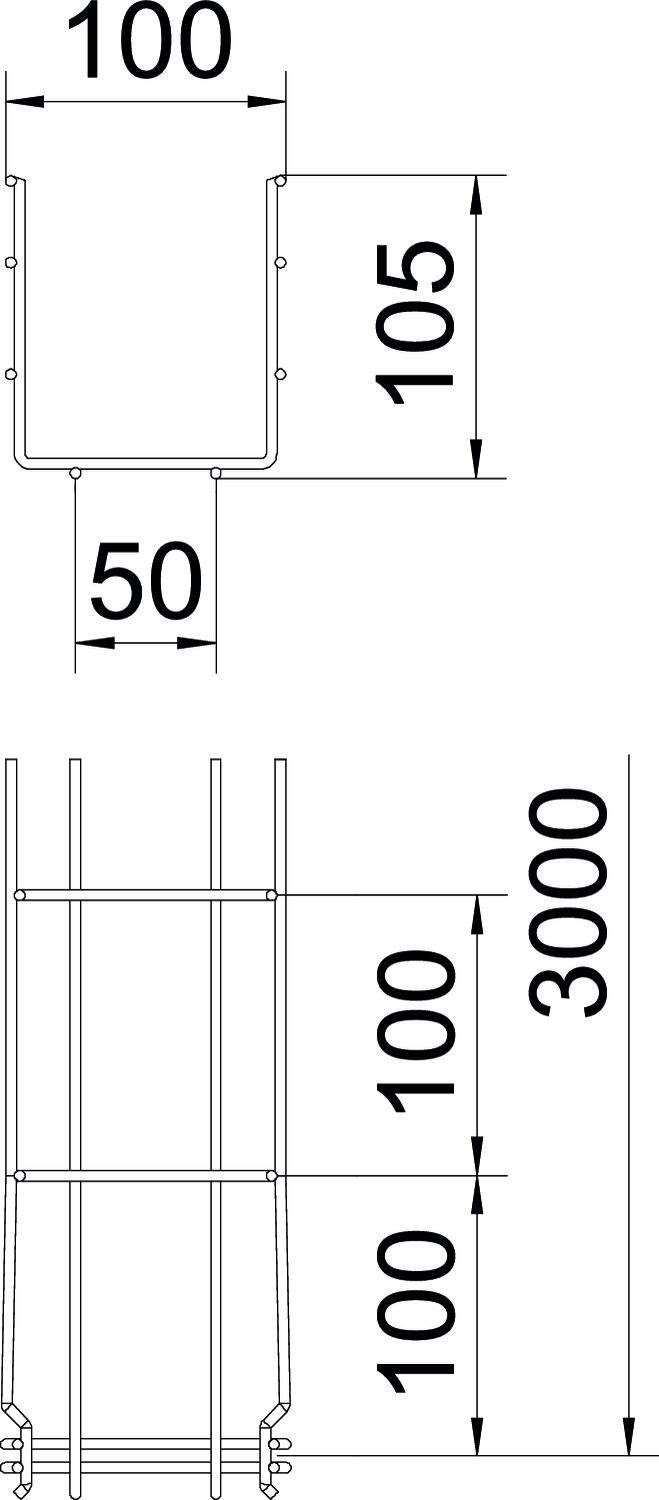

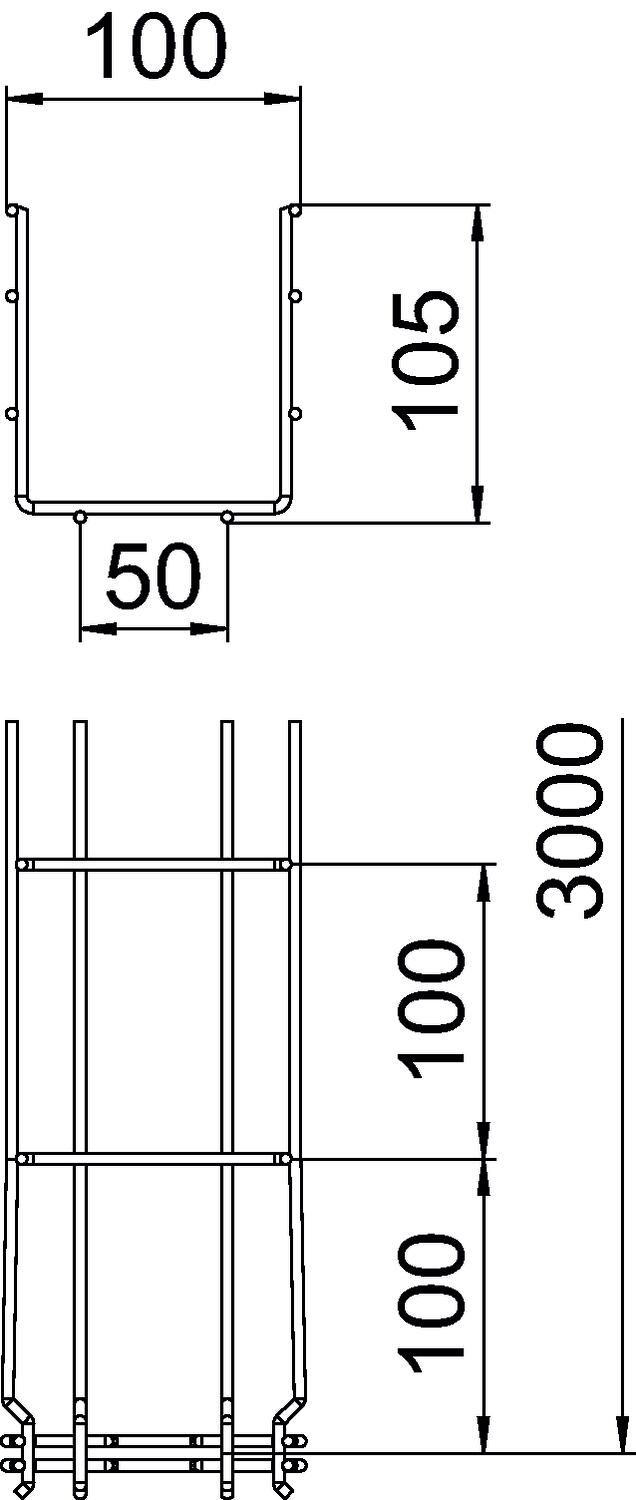

Размер	105x100x3000
Размер B	100 mm
Расстояние между опорами 1,0 м	0,37 kN/m
Расстояние между опорами 1,0 м	0,8 kN/m
Расстояние между опорами 2,5 м	0,27 kN/m
Расстояние между опорами 3,0 м	0,25 kN/m
Расстояние между опорами: 1,5 м.	0,55 kN/m
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO2 (GWP) от колыбели до ворот	5,0002 кг CO2e / 1 Метр
Форма профиля	U-образная форма
Цвет	цвета нержавеющей стали
Ширина	3,94 in
Ширина	100 mm

Технические данные

Диаграмма нагрузки на проволочный лоток типа GRM 105

Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	нет	6002451	м	3 м
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	нет	6002455	м	3 м
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	нет	6002457	м	3 м
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	нет	6002460	м	3 м
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	нет	6002463	м	3 м
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	нет	6002466	м	3 м
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	нет	6002469	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся A2	DGRR 100 A2	6001862	м	3 м
Угловой соединитель	GEV 36 A2	6016731	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Разделительная полочка 85 A2	TSG 85 A2	6062173	м	3 м
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Кабельный отвод A2	KAB GR A2	6220145	Штук	10 Штук
