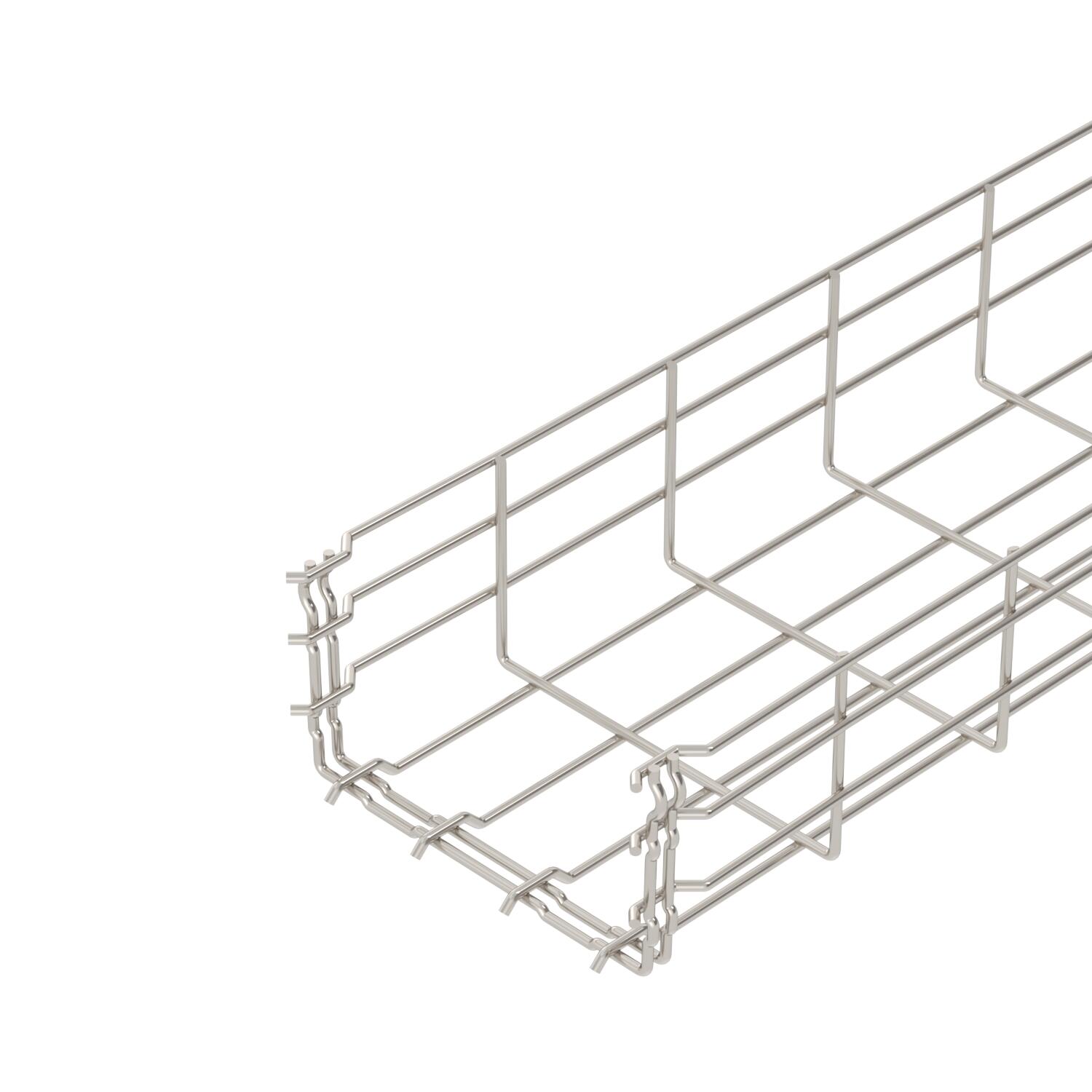

Проволочный лоток GR-Magic® 105 A2
Артикул, номер 6002457 | EAN 4012195149637
- Описание продукта
-
Описание продуктаРешетчатый лоток с соединителем соответствующей формы со сторонами высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Диаметр проволоки 4,8 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 17500 mm² Полезное поперечное сечение 175 cm² Размер 105x200x3000 Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Форма профиля U-образная форма Цвет цвета нержавеющей стали Размеры

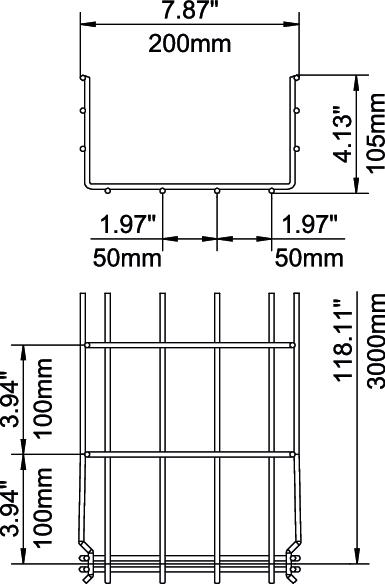

Высота 4,13 in Высота 105 mm Длина 3000 mm Размер Н 108 mm Размер B 200 mm Ширина 200 mm Ширина 7,87 in Нагрузки
Расстояние между опорами 1,0 м 0,37 kN/m Расстояние между опорами 1,0 м 0,8 kN/m Расстояние между опорами 2,5 м 0,27 kN/m Расстояние между опорами 3,0 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,55 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,68 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 9,68 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на проволочный лоток типа GRM 105
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся A2
DGRR 200 A2 6001866 3 м
Угловой соединитель
GEV 36 A2 6016731 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 85 A2
TSG 85 A2 6062173 3 м
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Кабельный отвод A2
KAB GR A2 6220145 10 Штук - Загрузки
-
