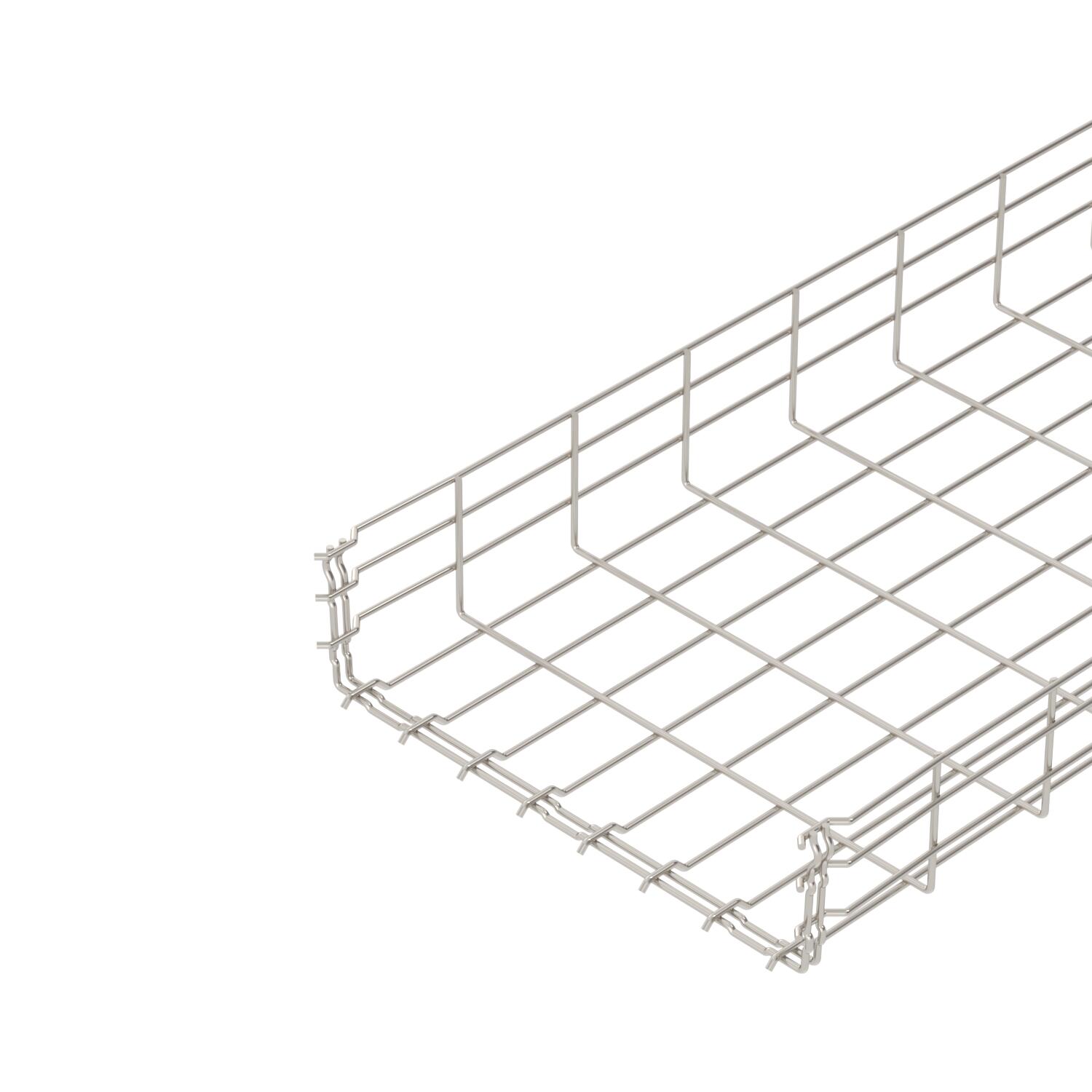

Проволочный лоток GR-Magic® 105 A4
Артикул, номер 6002481 | EAN 4012195874966
- Описание продукта
-
Описание продуктаРешетчатый лоток с соединителем соответствующей формы со сторонами высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Диаметр проволоки 4,8 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4401 Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 36300 mm² Полезное поперечное сечение 363 cm² Размер 105x400x3000 Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Форма профиля U-образная форма Цвет цвета нержавеющей стали Размеры

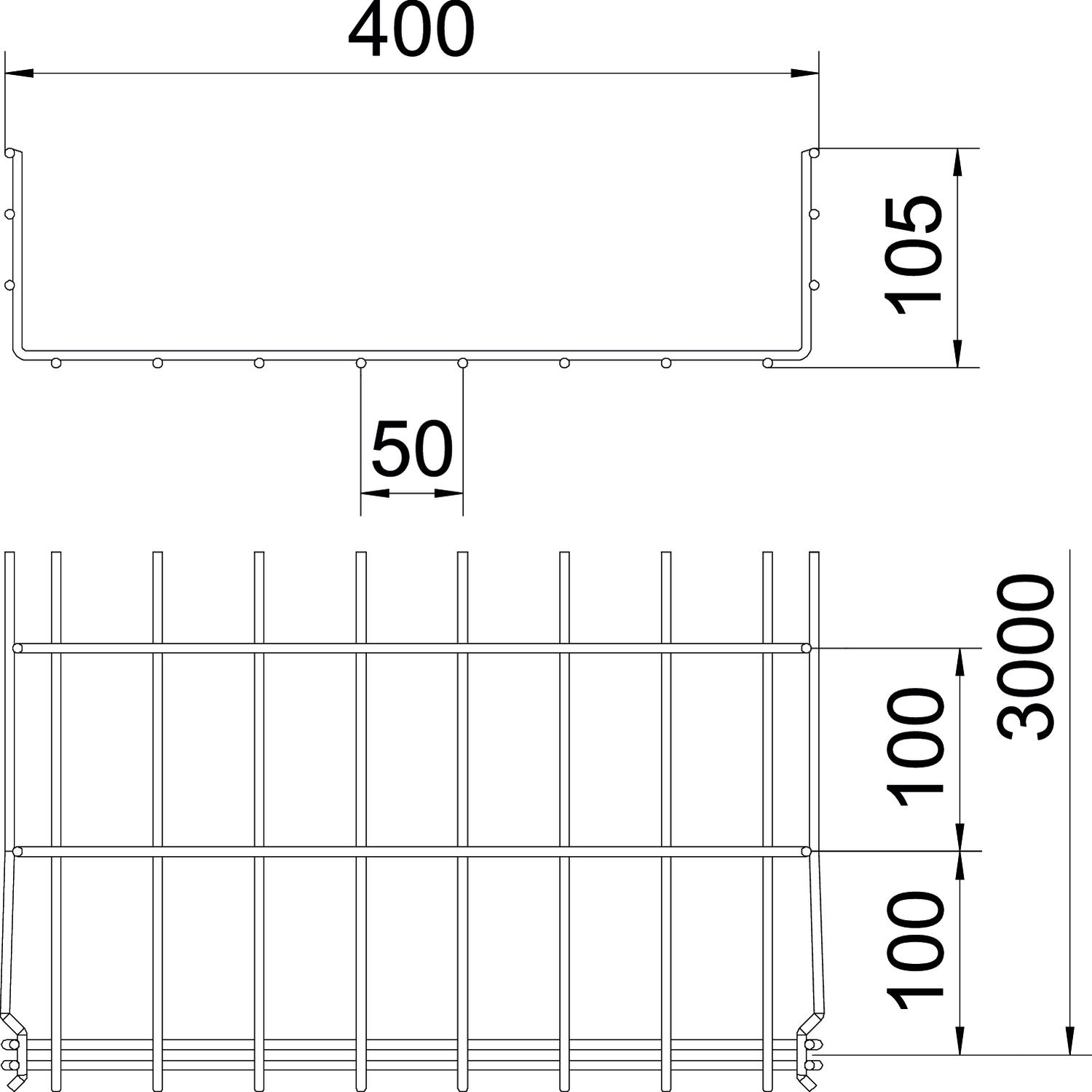

Высота 105 mm Высота 4,13 in Длина 3000 mm Размер Н 108 mm Размер B 400 mm Ширина 400 mm Ширина 15,75 in Нагрузки
Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами 1,0 м 0,53 kN/m Расстояние между опорами 2,5 м 0,38 kN/m Расстояние между опорами 3,0 м 0,3 kN/m Расстояние между опорами: 1,5 м. 0,75 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 14,0031 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 14,0031 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на проволочный лоток типа GRM 105
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Угловой соединитель A4
GEV 36 A4 6016764 10 Штук
Крышка неперфорированная А4
DRLU 400 A4 6052995 3 м - Загрузки
-
