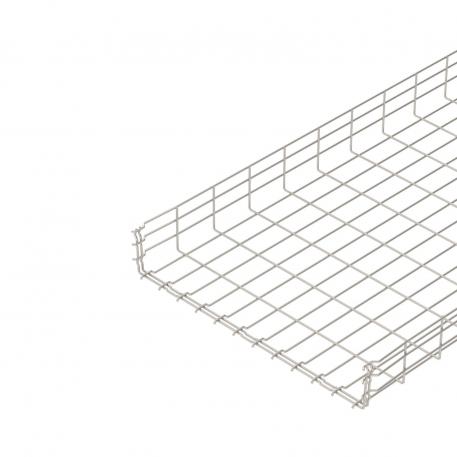

Проволочный лоток GR-Magic® 105 A4 3000 | 600 | 105 | 4,8 | 554 | нет

Проволочный лоток GR-Magic® 105 A4

Артикул, номер 6002485 | EAN 4012195875017

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

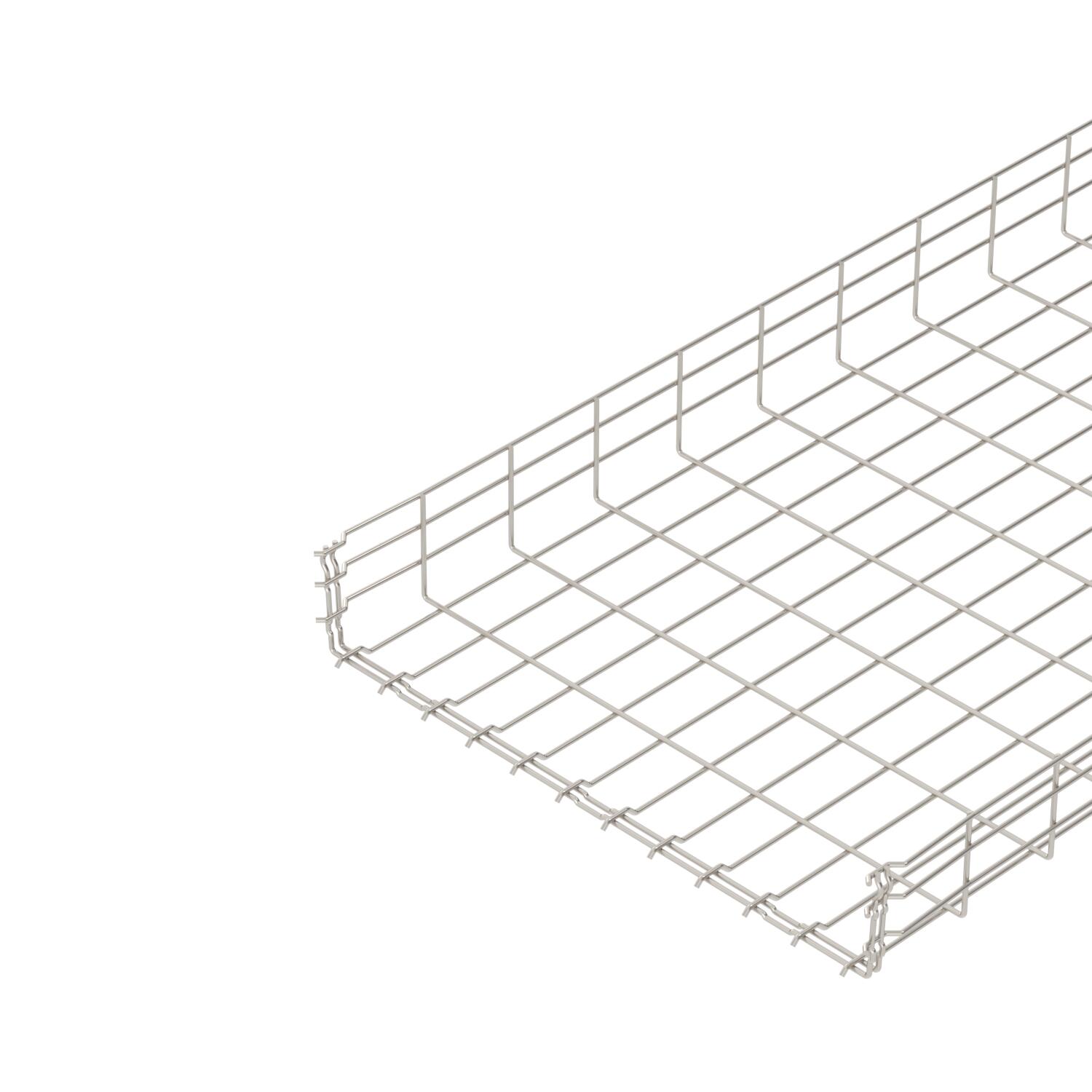

Решетчатый лоток с соединителем соответствующей формы со сторонами высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Высота	105 mm
Высота	4,13 in
Диаметр проволоки	4,8 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Нержавеющая сталь 1.4401
Нержавеющая сталь, протравленная	да
Поверхность	без обработки, дообработанный
Повышение живучести конструкции	нет
Полезное поперечное сечение	55400 mm²
Полезное поперечное сечение	554 cm²
Размер Н	108 mm

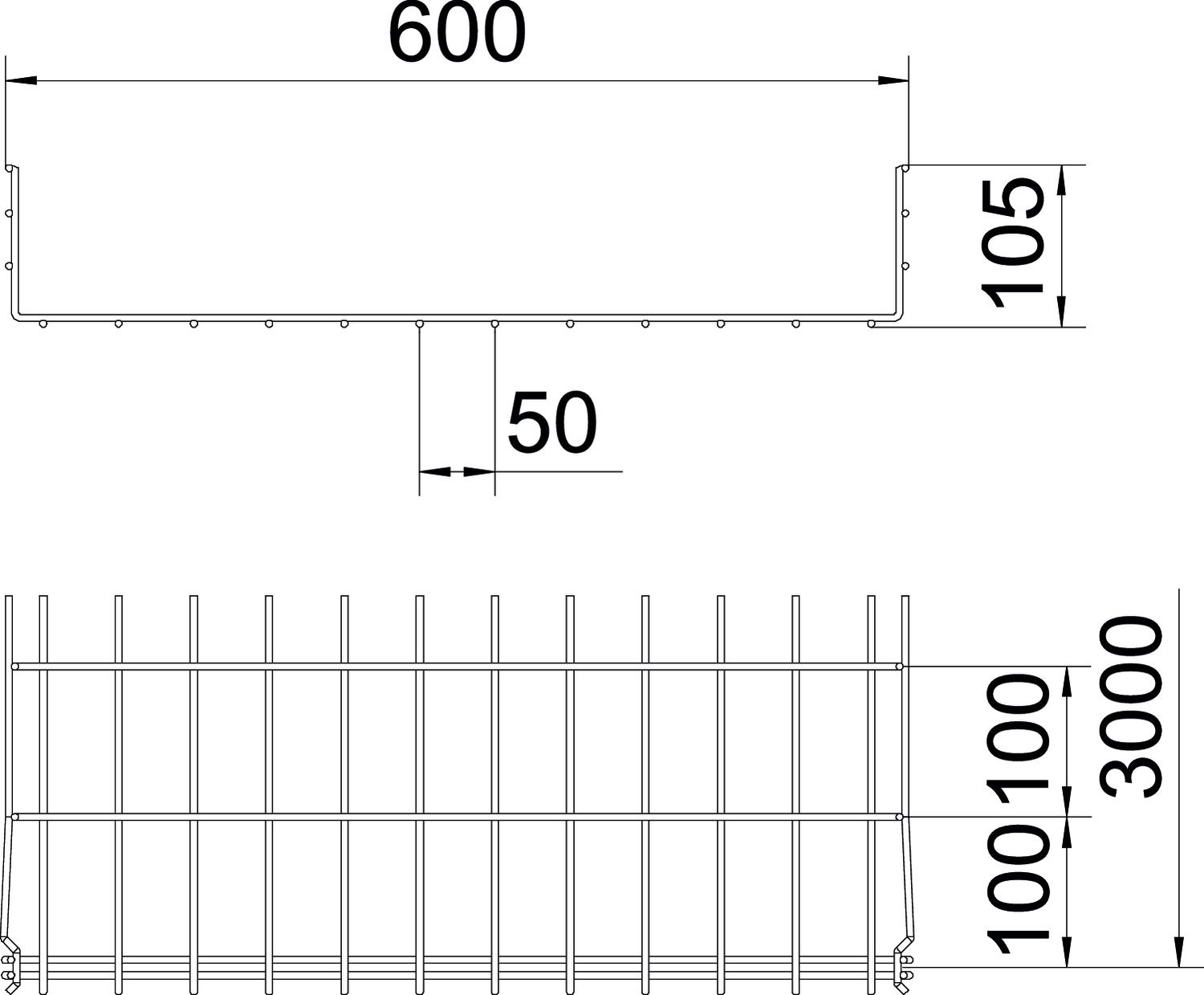

Размер	105x600x3000
Размер B	600 mm
Расстояние между опорами 1,0 м	1,25 kN/m
Расстояние между опорами 1,0 м	0,6 kN/m
Расстояние между опорами 2,5 м	0,42 kN/m
Расстояние между опорами 3,0 м	0,3 kN/m
Расстояние между опорами: 1,5 м.	0,85 kN/m
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO2 (GWP) от колыбели до ворот	17,8821 кг CO2e / 1 Метр
Форма профиля	U-образная форма
Цвет	цвета нержавеющей стали
Ширина	23,62 in
Ширина	600 mm

Технические данные

Диаграмма нагрузки на проволочный лоток типа GRM 105

Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	нет	6002475	м	3 м
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	нет	6002476	м	3 м
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	нет	6002477	м	3 м
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	нет	6002479	м	3 м
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	нет	6002481	м	3 м
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	нет	6002483	м	3 м
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	нет	6002485	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Угловой соединитель A4	GEV 36 A4	6016764	Штук	10 Штук
Крышка неперфорированная А4	DRLU 600 A4	6052998	м	3 м
